Duschrinne oder Duschablauf: Was passt besser?
Vergleichen Sie Einbauort, Maße, Ablaufanschluss und Abdichtung, bevor Sie die Entwässerung Ihrer Dusche festlegen.
Kurz erklärt: Eine Duschrinne passt, wenn Sie eine längliche Entwässerung im Raum oder an der Wand planen und Rinnenlänge, Einbauhöhe sowie Fliesenaufbau dazu passen. Ein Duschablauf ist eine passende Option für eine Duschwanne mit geeignetem Ablaufloch, etwa 90 mm beim Sanit 823/90S. Entscheidend sind Anschlusslage und fachgerechte Abdichtung.
Ob Duschrinne oder Duschablauf besser passt, hängt vor allem von der Duschfläche, dem vorhandenen Ablauf und dem Bodenaufbau ab. Vergleichen Sie deshalb Maße und Anschlüsse, bevor Sie die Entwässerung planen.
Sicherheit geht vor
Rinnen und Bodenabläufe durchdringen die Flächenabdichtung. Ein nicht fachgerecht ausgeführter Anschluss kann die Dichtheit gefährden und Feuchtigkeit in den Bodenaufbau lassen. Installateur, Estrich- und Fliesenleger müssen die Ausführung abstimmen; Einbau und Abdichtungsanschluss übernimmt der Fachbetrieb.

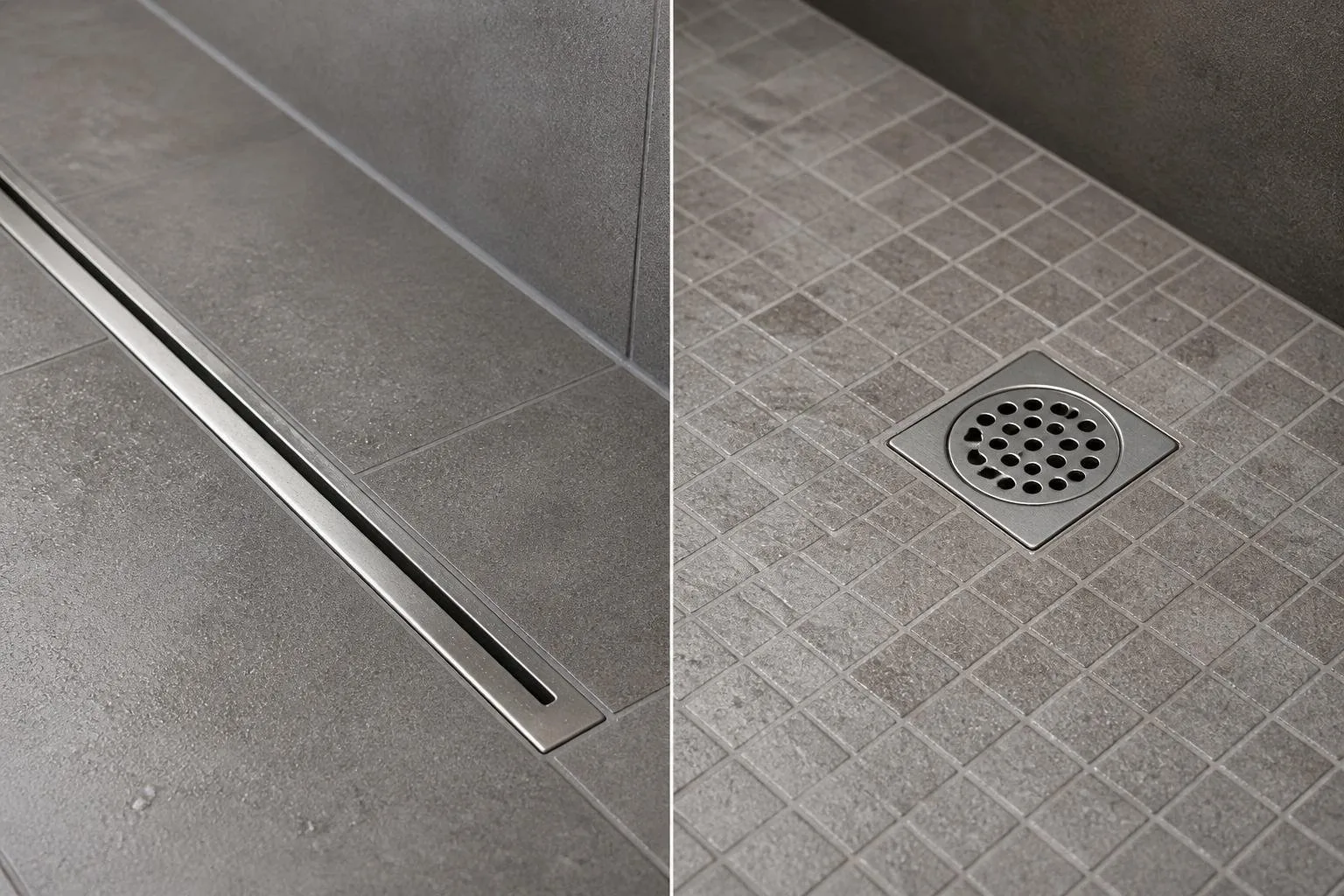

Was ist der Unterschied zwischen Duschrinne und Duschablauf?

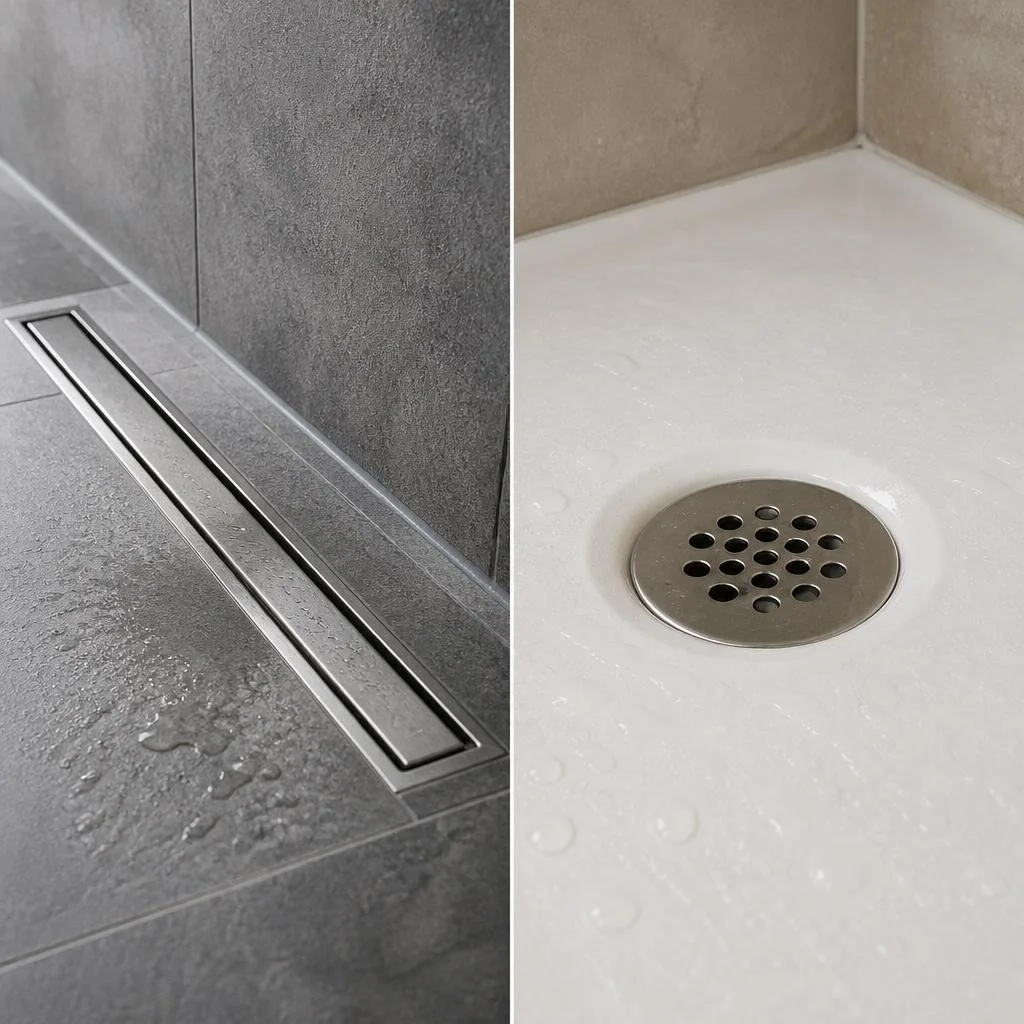

Eine Duschrinne ist ein länglicher Einlauf. Je nach Modell lässt sie sich im Raum oder an der Wand einbauen. Die Geberit CleanLine20 ist beispielsweise für bodenebene Duschen vorgesehen und in einer Länge von 30 bis 160 cm erhältlich.
Ein Duschablauf wie der Sanit 823/90S ist für eine Duschwanne mit Ablaufloch von 90 mm beschrieben. Sein Abgang verläuft senkrecht und hat den Durchmesser 50 mm. Die Produktbeispiele unterscheiden sich damit beim Einbauort, bei den Anschlussmaßen und bei der Art der Duschfläche.
„Rinne oder Ablauf müssen zur Duschfläche und zum Abdichtungsanschluss passen.“
Welche Entwässerung passt zu Ihrer Dusche?
Bei einer bodenebenen Dusche kommt eine Duschrinne infrage, wenn deren Länge, Einbaulage und Bodenaufbau zu Ihrer Planung passen. Die CleanLine20 lässt sich laut Produktbeschreibung im Raum oder an der Wand montieren und in Höhe, Neigung und Versatz ausrichten. Für eine Duschwanne prüfen Sie zuerst, ob Ablaufloch und Ablauf zusammenpassen.
- Einbauort: Soll die Rinne im Raum oder an der Wand liegen, oder braucht die Duschwanne einen Ablauf am vorhandenen Ablaufloch?
- Bodenaufbau: Vergleichen Sie die angegebene Aufbauhöhe mit dem geplanten Fliesenaufbau.
- Anschluss: Achten Sie auf Ablaufdurchmesser und Richtung, zum Beispiel senkrecht oder waagerecht.
- Abdichtung: Stimmen Sie das Entwässerungsprodukt und den Anschluss an die Verbundabdichtung gemeinsam ab.
Profi-Tipp
Notieren Sie vor der Auswahl die Einbaulage, den Bodenaufbau und die vorhandene Ablaufleitung. Mit diesen drei Angaben kann der Fachbetrieb passende Produktmaße und Anschlussrichtungen vergleichen.
Wenn Sie eine bodenebene Dusche nachrüsten, beziehen Sie den vorhandenen Bodenaufbau früh in die Planung ein. Weitere Planungspunkte finden Sie im Ratgeber Ebenerdige Dusche nachrüsten.
Welche Maße und Anschlusswerte sollten Sie vergleichen?
Die Produktbeschreibungen nennen unterschiedliche Maße und Ablaufwerte. In der Tabelle steht „k. A.“, wenn die jeweilige Angabe für das Produkt nicht beschrieben ist. Beachten Sie auch, ob Sie eine fertige Rinne oder ein Ablaufgehäuse als Grundkörper vergleichen.
Die Geberit CleanLine20 bietet eine längenverstellbare Auswahl von 30 bis 160 cm, eine Breite von 4,3 cm und eine Höhe von 0,8 cm. Der angegebene Fliesenaufbau liegt bei 8 bis 35 mm. Das Wasser wird laut Produktbeschreibung oberhalb der Verbundabdichtung abgeleitet.
Diese CleanLine20 ist für den Einbau im Raum oder an der Wand vorgesehen. Kammeinsatz, Einlaufstutzen mit Ausgleichsring und zwei steckbare Endstücke gehören zum Lieferumfang.
Der Sanit 823/90S ist für Duschwannen mit einem Ablaufloch von 90 mm beschrieben. Er hat einen senkrechten DN-50-Abgang, einen herausnehmbaren Geruchverschlusseinsatz und eine angegebene Ablaufleistung von 1,1 l/s.
Damit ist dieser Duschablauf eine Option, wenn Ablaufloch und senkrechter Anschluss zur Duschwanne passen. Die Abdeckplatte ist verchromt.
Die Dallmer CeraWall Individual ist eine Duschrinne für den Einbau mit Wandablaufgehäuse. Die angegebene Länge beträgt 800 mm, die Breite 60,5 mm und die Höhe 90 mm.
Zum Lieferumfang gehören Montagezubehör, Positionierhilfen, Montage- und Dichtkleber sowie eine Bauschutzabdeckung. Prüfen Sie, ob das vorgesehene Wandablaufgehäuse zur Planung passt.
Die Hansgrohe uBox universal ist ein flacher Grundkörper für Duschrinnen, kein alleinstehendes Fertigset. Die Mindestbauhöhe beträgt 57 mm; der Anschluss ist DN 40 und waagerecht.
Mit Siphon ist eine Ablaufleistung bis zu 33 l/min angegeben, mit Dryphon bis zu 55 l/min. Die Produktbeschreibung nennt außerdem eine Sperrwasserhöhe von 30 mm und einen herausnehmbaren Siphon.
| Produkt | Länge | Maße oder Aufbau | Anschluss | Ablaufleistung | Einbauangabe |
|---|---|---|---|---|---|
| Geberit CleanLine20 | 30–160 cm | Breite 4,3 cm; Höhe 0,8 cm; Fliesenaufbau 8–35 mm | k. A. | k. A. | Im Raum oder an der Wand |
| Sanit 823/90S | k. A. | Für Duschwannen mit Ablaufloch 90 mm | DN 50, senkrecht; Abgang d 50 mm | 1,1 l/s | Für Duschwannen |
| Dallmer CeraWall Individual | 800 mm | Breite 60,5 mm; Höhe 90 mm | k. A. | k. A. | Mit Wandablaufgehäuse |
| Hansgrohe uBox universal | k. A. | Mindestbauhöhe 57 mm; Sperrwasserhöhe 30 mm | DN 40, waagerecht; dreiseitiger Anschluss | Bis 33 l/min mit Siphon; bis 55 l/min mit Dryphon | Grundkörper für Duschrinnen |
Die Ablaufleistungen sind in unterschiedlichen Einheiten angegeben. Vergleichen Sie die Werte deshalb nur zusammen mit der jeweiligen Anschluss- und Einbausituation.
Weitere Hinweise zu Rinnenmaßen und Planung finden Sie im Ratgeber Duschrinne auswählen und einbauen.
Wie wird der Anschluss an die Abdichtung geplant?
TECE beschreibt Duschrinnen und Bodenabläufe als Durchdringungen der Flächenabdichtung. Für einen dauerhaft dichten Anschluss müssen laut TECE die Wassereinwirkung, der Untergrund, die Verbundabdichtung und das Entwässerungsprodukt zusammen betrachtet werden.
Die Gewerke Installateur, Estrich- und Fliesenleger sollen ihre Arbeit aufeinander abstimmen. TECE nennt Dichtband und Dichtmanschette als Verbindungselemente zwischen Verbundabdichtung und Entwässerungslösung. Ein bestimmtes Abdichtungszubehör passt nicht automatisch zu jedem Ablauf oder jeder Rinne.
Wichtiger Hinweis
Legen Sie Rinne oder Ablauf nicht fest, bevor Produktanschluss und Abdichtung gemeinsam geplant sind. Der Fachbetrieb muss die passenden Materialien auswählen und den Anschluss fachgerecht ausführen.
Wie reinigen Sie Duschrinne oder Duschablauf?

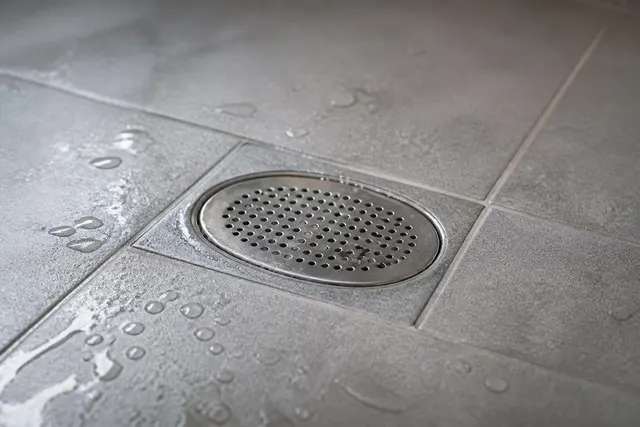

Geberit empfiehlt, Duschrinne oder Duschablauf regelmäßig gründlich zu reinigen. Seifenreste und andere Verschmutzungen können den Ablauf verstopfen. Ein vorhandenes Haarsieb lässt sich laut Geberit leicht herausnehmen und reinigen.
Haare, die sich im Ablauf verfangen, können Sie laut Geberit mit einer langen Pinzette herausfischen. Dabei sollen Siphon und Rohre nicht beschädigt werden. Den Siphon einer Dusche oder Badewanne sollten Sie nicht ausbauen, wenn dafür die Wanne entfernt werden müsste.
Eine herausnehmbare Geruchsverschluss-Einheit ist beispielsweise beim Sanit 823/90S beschrieben; auch die Hansgrohe uBox nennt einen herausnehmbaren Siphon. Informationen zum Haarsieb finden Sie im Ratgeber Haarsieb in der Dusche reinigen und einsetzen.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Duschrinne reinigen
- Leicht
- 15–40 Min.
- 3 Materialien
Häufige Fragen
Was ist der wichtigste Unterschied zwischen Duschrinne und Duschablauf?
Eine Duschrinne ist ein länglicher Einlauf, der je nach Produkt im Raum oder an der Wand eingebaut werden kann. Der Sanit Duschablauf 823/90S ist für Duschwannen mit einem Ablaufloch von 90 mm beschrieben. Vergleichen Sie deshalb zuerst Duschfläche, Einbauort und vorhandenen Anschluss.
Passt ein Duschablauf in jede Duschwanne?
Nein. Beim Sanit 823/90S ist ein Ablaufloch von 90 mm angegeben. Außerdem hat das Modell einen senkrechten DN-50-Abgang. Ob diese Maße zur Duschwanne und zur vorhandenen Leitung passen, muss vor dem Einbau anhand der Anschlussmaße geklärt werden.
Welche Maße sind bei einer Duschrinne wichtig?
Vergleichen Sie Länge, Breite, Höhe und den vorgesehenen Fliesenaufbau. Bei der Geberit CleanLine20 sind beispielsweise Längen von 30 bis 160 cm, 4,3 cm Breite und ein Fliesenaufbau von 8 bis 35 mm angegeben. Prüfen Sie zusätzlich, ob die Rinne im Raum oder an der Wand eingebaut werden soll.
Kann ich Haarsieb und Duschablauf selbst reinigen?
Geberit beschreibt, dass sich ein Haarsieb leicht herausnehmen und reinigen lässt. Haare im Ablauf empfiehlt der Hersteller mit einer langen Pinzette herauszufischen, ohne Siphon oder Rohre zu beschädigen. Bauen Sie den Siphon einer Dusche oder Badewanne nicht aus, wenn dafür die Wanne entfernt werden müsste.
Warum muss der Ablauf mit der Abdichtung abgestimmt werden?
Duschrinnen und Bodenabläufe durchdringen die Flächenabdichtung. TECE empfiehlt deshalb, Untergrund, Verbundabdichtung und Entwässerungsprodukt passend auszuwählen und die Gewerke Installateur, Estrich- und Fliesenleger abzustimmen. Den Anschluss muss der Fachbetrieb fachgerecht ausführen.
