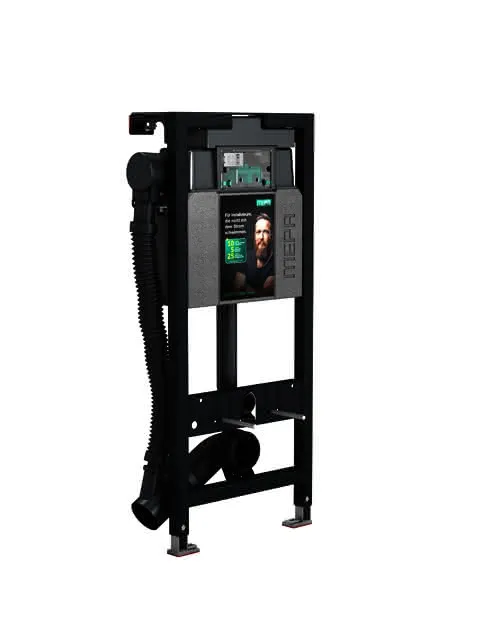

nextVIT Air-WC-Element Typ A31 SBH 120 Lüfter manuell

VERWENDUNGSZWECK
- vormontiertes Montageelement für wandhängendes WC
- zur Geruchsabsaugung
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand
EIGENSCHAFTEN

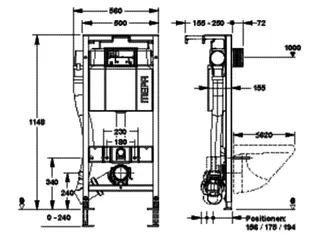

- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- UP-Spülkasten Sanicontrol Typ A31
- 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik
- EasyConnect-System für werkzeuglose Montage am Spülkasten
- Spülkasten komplett vormontiert
- Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055
- Wasseranschluss rechts
- Spülmenge 6/3 l (Werkseinstellung)
- Spülmengen getrennt einstellbar: große Spülmenge 5 - 7 l, stufenlos kleine Spülmenge 3 - 4,5 l, stufenlos
- maximales Spülvolumen 7,5 l
- bei Werkseinstellung sofortiges Nachspülen möglich
- integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms
von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung)
- schwitzwassergedämmt
- 25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungen
- mechanische Betätigung von vorn
- WC-Anschlussbogen 3-fach tiefenverstellbar
- Anschluss Dusch-WC-Systeme möglich
- Geruchsabsaugung mit integriertem Radiallüfter
- Lüfterbetrieb manuell oder elektronisch
- Dehzahlregulierung
- 230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät, Schutzart IP 54
- leckluftdichte Rückschlagklappe
LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad
- PE Wand-WC-Anschlussbogen DN 90
- PE Wand-WC-Anschlussgarnitur DN 90
- PE Übergangsstück DN 90/110
- Wand-WC-Befestigungsset M12
- Bauschutzkasten für Revisionsöffnung
- 2 Schutzstopfen
- Rohranschluss-Set für Lüfter
- Befestigungsmaterial
ZUBEHÖR
- Wandwinkel zur Einzelmontage vor Massivwand (Art. 541023)
- Betätigungsplatten Serie MEPA Zero Lumo
- Betätigungsplatten Serie MEPA Zero
- Betätigungsplatten Serie MEPA Orbit
- Betätigungsplatten Serie MEPA Frame
- Betätigungsplatten Serie MEPA Sun Verwendungshinweis: - bei Betrieb mit der Betätigungsplatte Zero Lumo kann der Lüfter entweder manuell oder automatisch angesteuert
werden
- Aufgrund der geringen Lüfterleistung und dem damit verbundenen begrenzten Abluftvolumen, darf das Air-WC nicht als Ersatz für eine Raumentlüftung gemäß DIN 18017 eingesetzt werden.
- Für bestimmte WC-Keramiken nicht geeignet. Eine ständig aktualisierte Liste von WC-Keramiken , die mit dem
Air-WC nicht kompatibel sind, finden Sie unter: www.mepa.de/Download/Planungshilf
