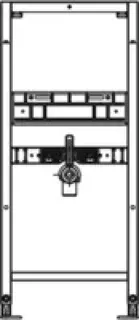

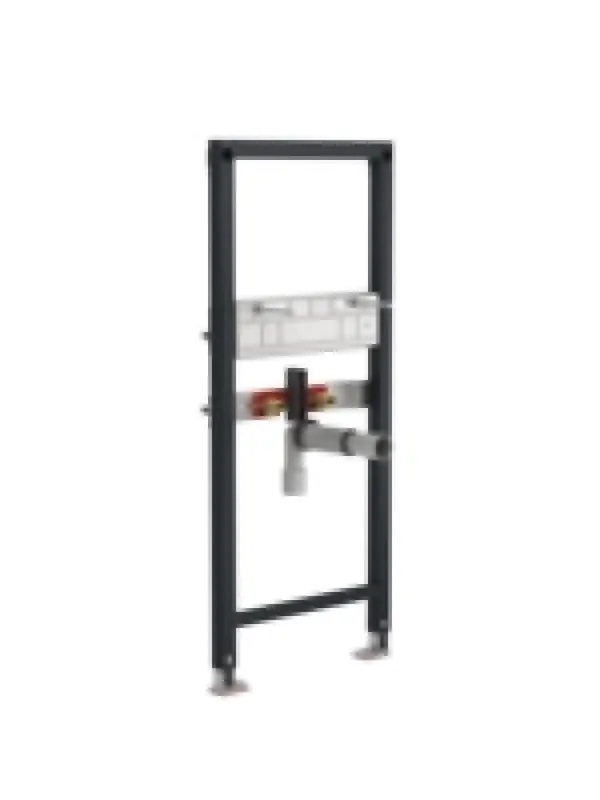

nextVIT Waschtisch-Element Einlochbatterie SBH 120

VERWENDUNGSZWECK
- vormontiertes Montageelement für Waschtisch-Einlochbatterie
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand
EIGENSCHAFTEN
- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen für Wasseranschluss, Ablauf, Keramikbefestigung
- Lochabstand Keramikbefestigung 150-240 mm und 280 mm
- Montage handelsüblicher Wandscheiben G 1/2 möglich
LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- 2 Montageplatten zur Aufnahme handelsüblicher Wandscheiben
- 2 schallgedämmte MEPA-Wandscheiben G 1/2
- höhenverstellbarer Ablaufbogenhalter
- HT-Ablaufbogen DN 40/50 mit Gummimanschette NW 32/40, kürzbar, mit Bauschutzstopfen
- 2 Gewindebolzen M10
- Befestigungsmaterial
ZUBEHÖR
- Wandwinkel Einzelmontage EC-Technik (Art.-Nr. 541023) Verwendungshinweis: - kürzbar bis Systembauhöhe 850 mm mit
Umbauset C-Schiene EC Systembauhöhe
85-100 (Art.-Nr. 542052)
