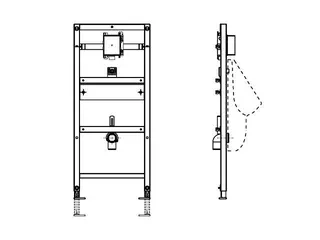

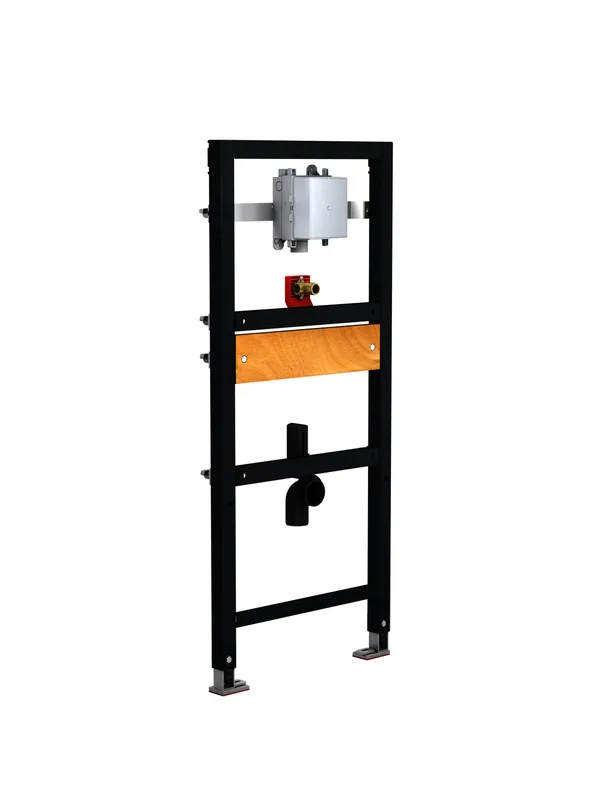

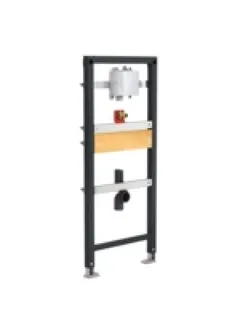

nextVIT Urinal-Element UP-Spülsystem SBH 120 Elektronisch/Mechanisch

VERWENDUNGSZWECK
- vormontiertes Montageelement für Urinal mit verdecktem Zulauf von hinten
- zur Kombination mit elektronischem oder mechanischem UP-Urinal-Spülsystem
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand
EIGENSCHAFTEN
- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen für Wasseranschluss, Ablauf, Keramikbefestigung
- Elementhöhe auf Keramik anpassbar, erweiterbar von 1150 bis 1325 mm
LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- Befestigung Keramik Schichtholzplatte 420x100x21 mm
- 2 Stockschrauben M8
- schallgedämmte MEPA-Wandscheibe G 1/2
- Ablaufrohrschelle DN 50
- HT-Ablaufbogen DN 50
- Panzerschlauch DN 12 G 1/2 A x G 3/4 verdrehsicher, Länge 500 mm
- Einlaufverbinder DN 15
- UP-Gehäuse für MEPA-Urinalsteuerungen Sanicontrol, mit Wasseranschluss G 1/2 A oben am UP-Gehäuse
- Wasserstrecke G 3/4 mit Kugelhahn, zur Vorabsperrung, vormontiert im UP-Gehäuse
- Anschlussklemme für Elektroanschluss 230 VAC oben im UP-Gehäuse
- Bauschutz Serviceöffnung, ablängbar, 130x110x30 mm
- Fußverlängerungsset 175 mm
- Befestigungsmaterial
ZUBEHÖR
- Wandwinkel-Set zur Einzelmontage EC-Technik (Art.-Nr. 541023)
- Steuerungen Sanicontrol MEPA Orbit IR
- Steuerungen Sanicontrol 925 IR
- Steuerungen Sanicontrol 825 IR
- UP-Druckspüler Sanicontrol MEPA Orbit
- UP-Druckspüler Sanicontrol MEPA Zero
- UP-Druckspüler Sanicontrol MEPA Drop Verwendungshinweis: - passende Urinal-Keramiken finden Sie unter www.mepa.de/download/planungshilfen
