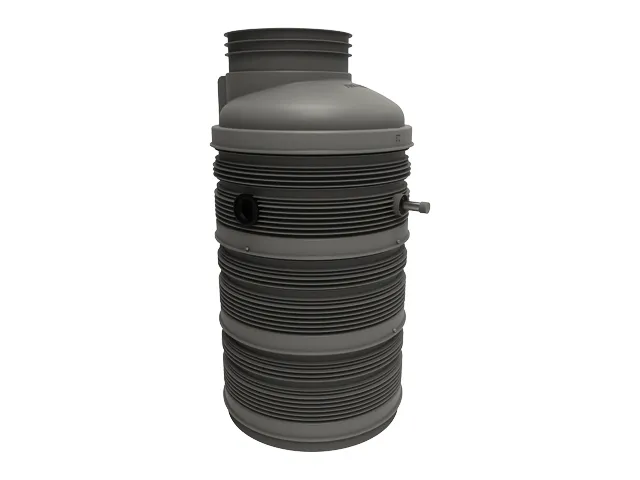

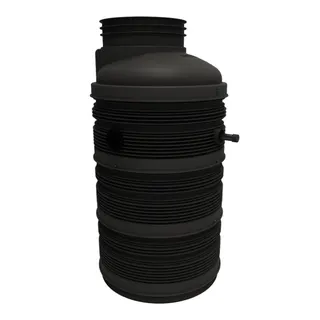

Jung Pumpen KUNSTSTOFFSCHACHT PKS-D 1000-DLE 100

"Pentair Jung Pumpen Kunststoffschacht PKS-D 1000-DLE
Auftriebssicherer und grundwasserdichter
Druckleitungsendschacht nach DIN EN
13598-2, mit Steiggang, aus Polypropylen
(PP), befahrbar bis Klasse D 400. Der
Schacht wird als Übergabeschacht zu
Freigefälleleitungen eingesetzt.
Die Segmentbauweise erleichtert die
Montage vor Ort.
- Schachtboden mit Gerinne und Stutzen
DN 100 für Zulauf und Stutzen DN 200
für Ablauf
- Konus mit Steiggang und Einstiegs-
öffnung Ø 610 mm
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
1200 mm - Gesamthöhe
1055 mm - Sohle-Druckleitung von oben
0895 mm - Sohle-Freispiegelk. von oben
215 kg - Gewicht
Die Standardeinbautiefe von 1,2 m lässt
sich durch den Einsatz von Schachtver-
längerungen bis auf 4,68 m vergrößern,
Zubehör PSV-D 1000x500 SG(10).
Somit ist auch die erforderliche Stand-
höhe von 2 Metern gewährleistet." Verwendungshinweis: Kein Verwendungshinweis notwendig.
