Schneider Electric Energiezähler

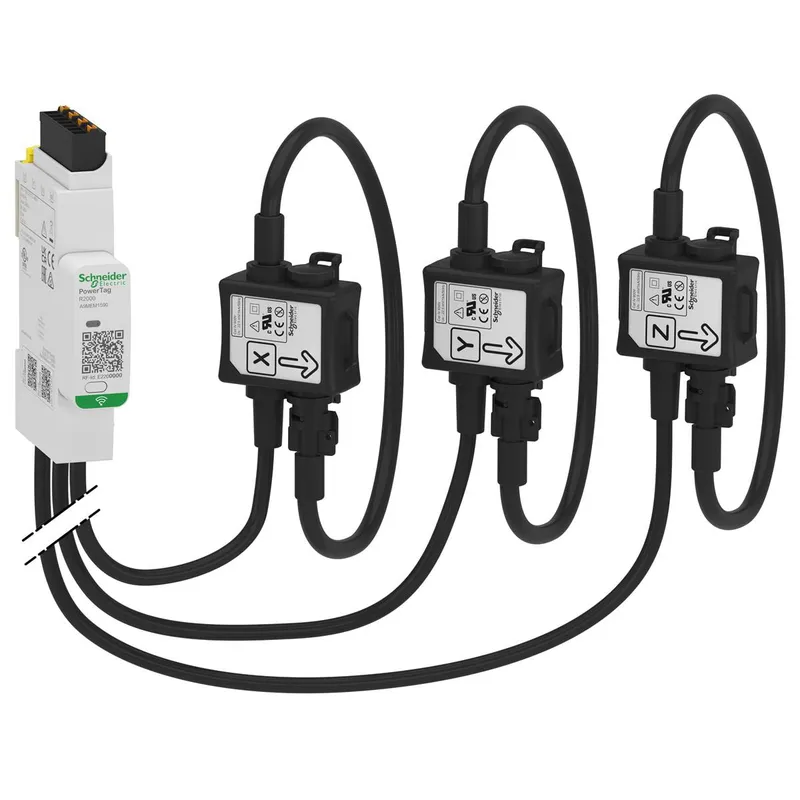

Der PowerTag Energy R200 3P/3P+N ist ein Energiezähler mit drahtloser Kommunikation. Mit seinen Rogowski-Stromwandlern ist er für 3P- und 3P+N-Messstellen mit einem Nennstrom von bis zu 200A geeignet. Er muss mit einem Ethernet-Gateway (Modbus TCP) für drahtlose Energiezähler verbunden werden, um Messung, Schaltungsüberwachung und -diagnose der zur Last zu ermöglichen. Er ist speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Verfügbarkeit ausgelegt. Er umfasst genaue Echtzeitmessungen von Wirk-, Blind- und Scheinenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und Leistungsfaktor. Im Falle eines Stromausfalls sendet er einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor er abgeschaltet wird. PowerTag Energy R200 entspricht der Norm IEC 61557-12. Er ist ein PMD-II/DD/K70/1. Die Genauigkeitsklasse ist Klasse 1. Der maximal Strom Imax beträgt 200A. Der Ib-Basisstrom beträgt 30A. Der Sättigungsstrom beträgt 400A und der Ist-Startstrom 120mA. Die Un-Bemessungsspannungen sind Phase-Nullleiter 100 bis 277VAC +/- 20% und Phase-Phase 173 bis 480VAC +/- 20%. Der maximale Verbrauch liegt unter 3VA. Die Stromwandler können entweder auf blanke oder isolierte Sammelschienen oder auf Kabel montiert werden. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 360 g. Der Schutzgrad ist IP20 (IP40 Frontseite) und IK05. Die Betriebstemperatur liegt zwischen -25°C bis +70°C. Die Lagertemperatur liegt zwischen -40°C bis +85°C.
