Schneider Electric Energiezähler

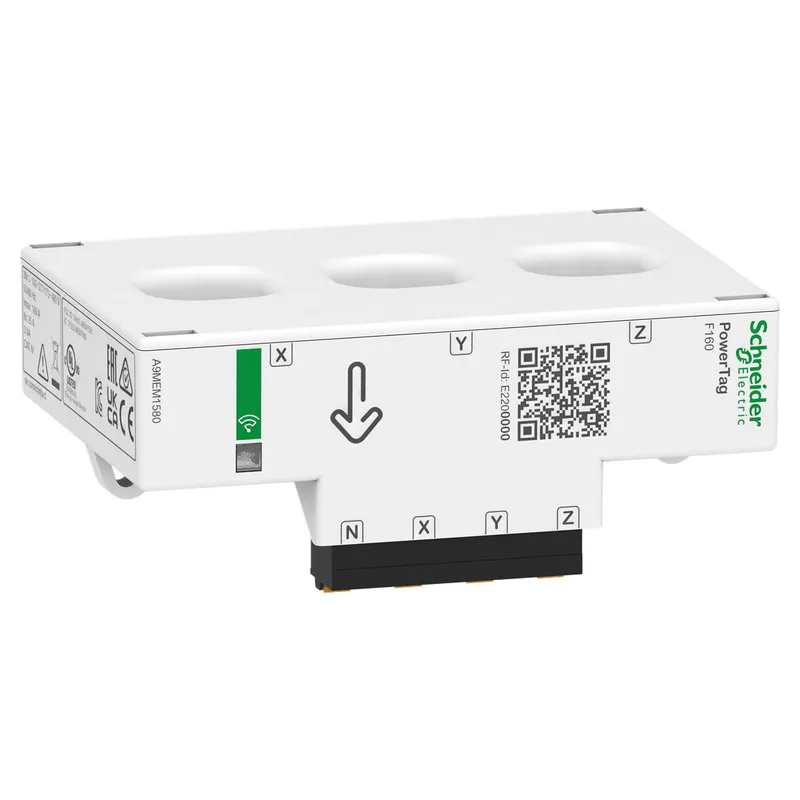

Der PowerTag Energy F160 3P/3P+N ist ein Energiezähler mit drahtloser Kommunikation. Mit seinem flexiblen Design ist er für 3P- und 3P+N-Messstellen mit einem Phasenabstand von 25 bis 27 mm und einem Nennstrom von bis zu 160 A geeignet. Er muss mit einem Ethernet-Gateway (Modbus TCP) für drahtlose Energiezähler verbunden werden, um Messung, Schaltungsüberwachung und -diagnose der zur Last zu ermöglichen. Er ist speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Verfügbarkeit ausgelegt. Er umfasst genaue Echtzeitmessungen von Wirk-, Blind- und Scheinenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und Leistungsfaktor. Im Falle eines Stromausfalls sendet er einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor er abgeschaltet wird. PowerTag Energy F160 entspricht der Norm IEC 61557-12. Er ist ein PMD-II/DD/K70/1. Die Genauigkeitsklasse ist Klasse 1. Der maximal Strom Imax beträgt 160A. Der Ib-Basisstrom beträgt 25A. Der Sättigungsstrom beträgt 320A und der Ist-Startstrom 100mA. Die Un-Bemessungsspannungen sind Phase-Nullleiter 100 bis 277VAC +/- 20% und Phase-Phase 173 bis 480VAC +/- 20%. Der maximale Verbrauch liegt unter 3VA. Er kann entweder auf der Ober- oder Unterseite der Schutzvorrichtung montiert werden. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 100g. Der Schutzgrad ist IP20 und IK05. Die Betriebstemperatur liegt zwischen -25°C bis +70°C. Die Lagertemperatur liegt zwischen -40°C bis +85°C.
