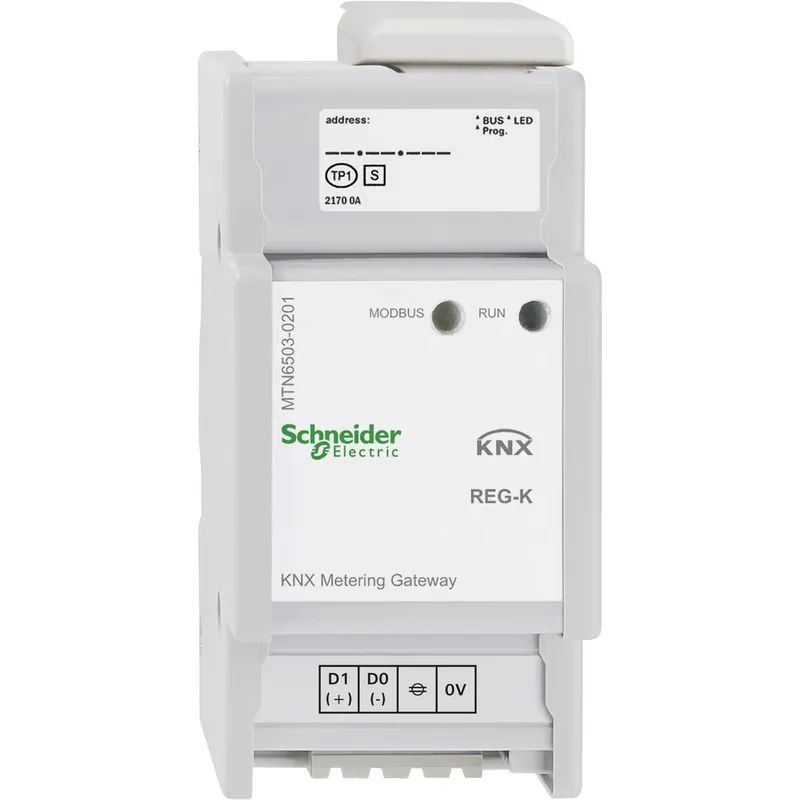

Schneider Electric ZählerSchneider Electricittstelle

Schneider Electric KNX. Die KNX Zählerschnittstelle Modbus REG-K ist ein Gateway zwischen einer Modbus Installation und dem KNX-Bus. Das Gerät überträgt gemessene Leistungs- und Verbrauchswerte von angeschlossenen Modbus-Energiezählern auf den KNX-Bus. Diese Daten von den Energiezählern können zur Auswertung, Visualisierung oder zur Reduzierung der Energieverbräuche in Ihrer KNX-Installation verwendet werden. Es können bis zu 10 Modbus-Zähler mit RTU-Übertragungsprotokoll parallel an das Gateway angeschlossen werden. Diese Zähler senden Daten über das Gateway auf den KNX. Das Gateway arbeitet immer im Master-Modus, die angeschlossenen Modbus-Geräte arbeiten im Slave-Modus. Eine Kommunikation von KNX auf den Modbus ist nicht möglich. Die ETS-Applikation verfügt über vorprogrammierte Vorlagen für 17 verschiedene Schneider-Electric Modelle von Modbus-Zählern. Jedem angeschlossenen Modbus-Zähler kann in der ETS eine entsprechende Vorlage zugewiesen werden. Die Zuordnung der entsprechenden Modbus-Register zu den Kommunikationsobjekten auf der KNX-Seite erfolgt dann automatisch. Bei Modbus-Geräten ohne Vorlage können bis zu 40 Modbus-Register direkt den Kommunikationsobjekten auf der KNX-Seite zugeordnet. Die Spannungsversorgung des Gerätes erfolgt über den KNX-Bus. Mit integriertem Busankoppler, für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme.
