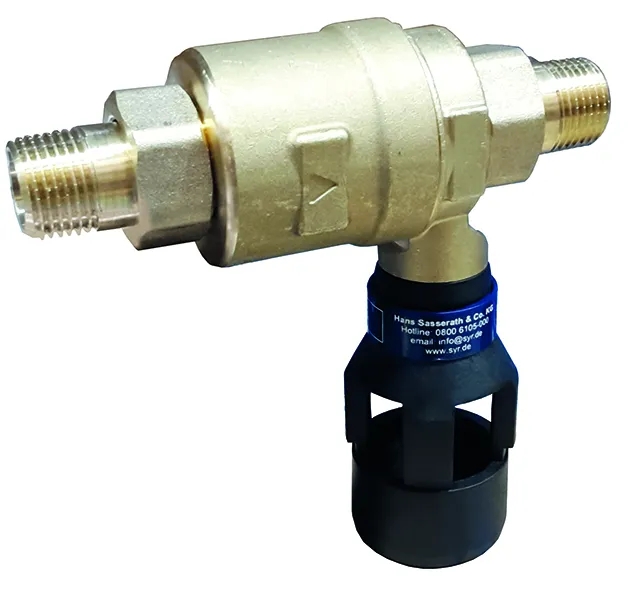

SYR Systemtrenner CA 6800 DN 20

Der SYR Systemtrenner CA ist eine kompakte Sicherungsarmatur nach DIN EN 1717, Gruppe C, mit nicht kontrollierbarer Trennung (Dreikammersystem). Er entspricht der dort definierten Einbauart CA und kann demnach zur Absicherung bis einschließlich Flüssigkeitskategorie 3 verwendet werden. Seine Aufgabe ist es, ein Rücksaugen oder Rückfließen von Nichttrinkwasser in das öffentliche Trinkwassernetz zu verhindern. Der Systemtrenner CA wird vorzugsweise zur Befüllung von Heizungsanlagen ohne Inhibitoren eingesetzt und erlaubt eine feste Verbindung der Heizungsfülleinrichtung mit der Trinkwasseranlage.
Der Systemtrenner CA beinhaltet alle in der DIN EN 1717 festgelegten Bestandteile und ist in 3 Zonen unterteilt: eine Zulaufdruckzone, eine nicht messbare Mitteldruckzone (belüftend zur Atmosphäre) und eine Ablaufdruckzone. Der Systemtrenner CA trennt durch Belüften der Mitteldruckzone zur Atmosphäre, wenn die Druckdifferenz zwischen Mitteldruckzone und Zulaufdruckzone 10% des Zulaufdrucks unterschreitet. Über die Mitteldruckzone ist ein Entleerungsabfluss gewährleistet, der mindestens gleich dem festgelegten Zufluss ist.

Technische Daten:
Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 65°C
Einbaulage: waagerecht, Trichteranschluss nach unten
Medium: Trinkwasser
Durchflussleistung: 3,2 m3/h bei 1,7 bar ?p
ABP-Nr.: P-IX 7998/I Verwendungshinweis: Keine besonderen Verwendungshinweise notwendig.
