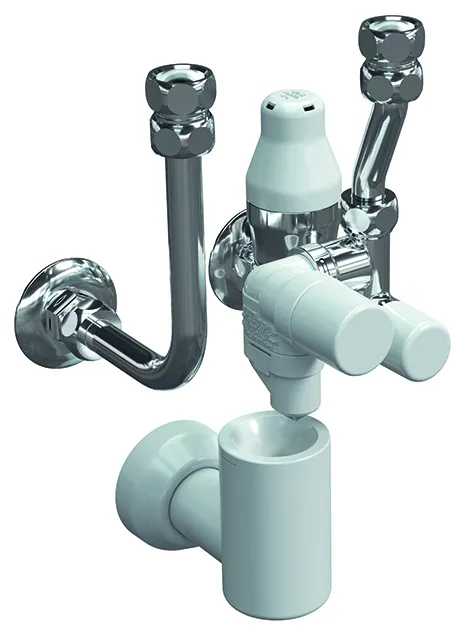

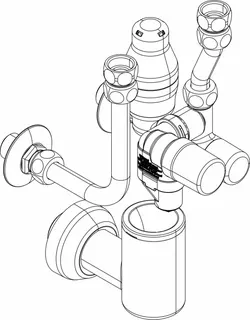

SYR Sicherheitsgruppe 324 neu DN 15, 6bar, verchromt

Die Sicherheitsgruppe 324 dient der Absicherung geschlossener, elektrisch beheizter, wandmontierter Trinkwassererwärmer (TWE) bis 200 l Inhalt, entsprechend DIN 1988, Teil 200; DIN 4753, Teil 1 und DIN EN 1488. Es handelt sich um eine formschöne Kompaktarmatur, die alle zur Absicherung geforderten Bauteile wie Absperrventil, Rückflussverhinderer und Membran-Sicherheitsventil beinhaltet.

Das Sicherheitsventil schützt den nachgeschalteten TWE durch automatisches Öffnen und verhindert so eine Überschreitung des zulässigen Betriebsdrucks.

Der Rückflussverhinderer unterbindet das Rückfließen von erwärmtem Trinkwasser. Zusätzlich ist bei der Sicherheitsgruppe 324 ein Druckminderer nach DIN EN 1567 vorgeschaltet, der einen zu hohen Eingangsdruck auf den erforderlichen Anlagendruck reduziert. Bei schwankendem Eingangsdruck wird unkontrolliertes Tropfen des Sicherheitsventils verhindert. Bei Trinkwassererwärmern, die mit

Temperaturen über 60 °C betrieben werden, und Zapfstellen, die mehr als 5 m entfernt sind, muss laut EnEG die Sicherheitsgruppe 324.3 (mit Mischer) eingesetzt werden.

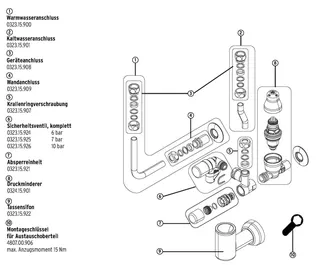

Die Sicherheitsgruppe 324 besteht aus einem Hochglanz verchromten Pressmessinggehäuse. Krallenring-Dichtungen ermöglichen eine problemlose Verbindung zum TWE. Sie ist ausgestattet mit einem bauteilgeprüften Sicherheitsventil, Absperrventil, Manostopfen, Rückflussverhinderer, Prüfstutzen, Druckminderer, Trichtersifon mit Rosette und verchromtem Anschlusszubehör. Das SYR-Baukastensystem ermöglicht, alle Bauteile der Sicherheitsgruppe 324 servicefreundlich zu warten oder auszutauschen.

Der Thermostatmischer 703 kann nachgerüstet werden.

Technische Daten:

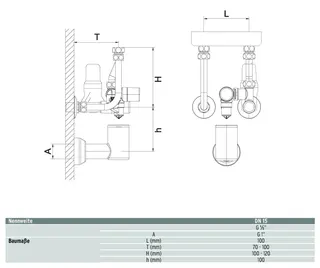

Anschlussgröße: DN 15
Betriebsdruck: max. 80% des Ansprechdrucks des Sicherheitsventils
Standardeinstellung: 6 bar
Ausgangsdruck: 1,5 - 5 bar (Werkseinstellung: 4 bar)
Betriebstemperatur: max. 30°C
Medien: Trinkwasser
Bauteilprüfnummer: TÜV-SV-20-545-DN-W-p
ABP-Nr.: PA-IX 16867/I (DM) + P-IX 16709/I (SG)
