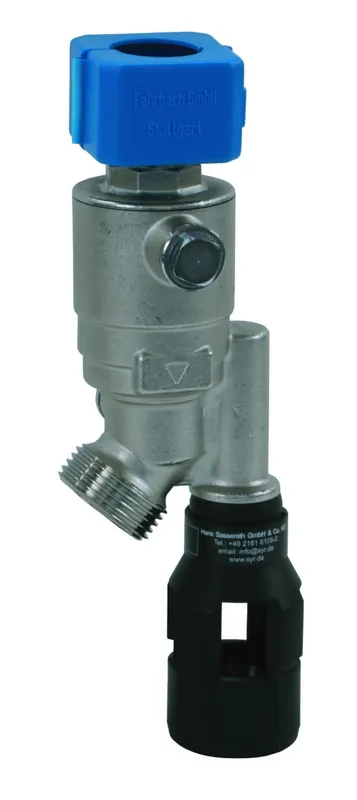

SYR Systemtrenner BA 6600 ST für Standrohre, DN 15

Der SYR Systemtrenner BA 6600 ST ist eine kompakte Sicherungsarmatur nach DIN EN 1717, Gruppe B, mit kontrollierter Trennung (Dreikammersystem). Er entspricht der dort definierten Einbauart BA und kann demnach zur Absicherung bis einschließlich
Flüssigkeitskategorie 4 verwendet werden. Seine Aufgabe ist es, ein Rücksaugen oder Rückfließen von Nichttrinkwasser in das öffentliche Trinkwassernetz zu verhindern. Der Systemtrenner BA 6600 ST findet Verwendung an nicht ortsfesten Anlagen wie z.B. Messen, Volksfesten, Baustellen, Notversorgungen sowie zur Absicherung von Standrohren zur temporären Wasserentnahme.
Der Systemtrenner BA 6600 ST beinhaltet alle in der DIN EN 1717 festgelegten Bestandteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruckzone ausgeführt. Zusätzlich ist er mit einem integrierten Schmutzfänger ausgerüstet.
Jede Druckzone ist mit Anschlüssen für Kugelhähne versehen und ermöglicht so eine Kontrolle der Sicherungseinrichtungen durch Druckmessung. Der Systemtrenner besteht aus 2 hintereinander geschalteten Rückflussverhinderern (RV), die mit einer belüftbaren Mittelzone ausgestattet sind. Erfolgt keine Wasserentnahme, sind der ein- und ausgangsseitige RV, sowie das Ablassventil geschlossen. Bei Rücksaugung fällt der eingangsseitige Druck ab. Das Ablassventil öffnet spätestens, wenn der Differenzdruck zwischen Vor- und Mitteldruckkammer auf 0,14 bar abgesunken ist.

Technische Daten:
Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 30°C (Eingang); max. 65°C (Ausgang)
Einbaulage: Trichteranschluss nach unten
Medium: Trinkwasser
Durchflussleistung: 1,8 m3/h bei 1,5 bar ?p
