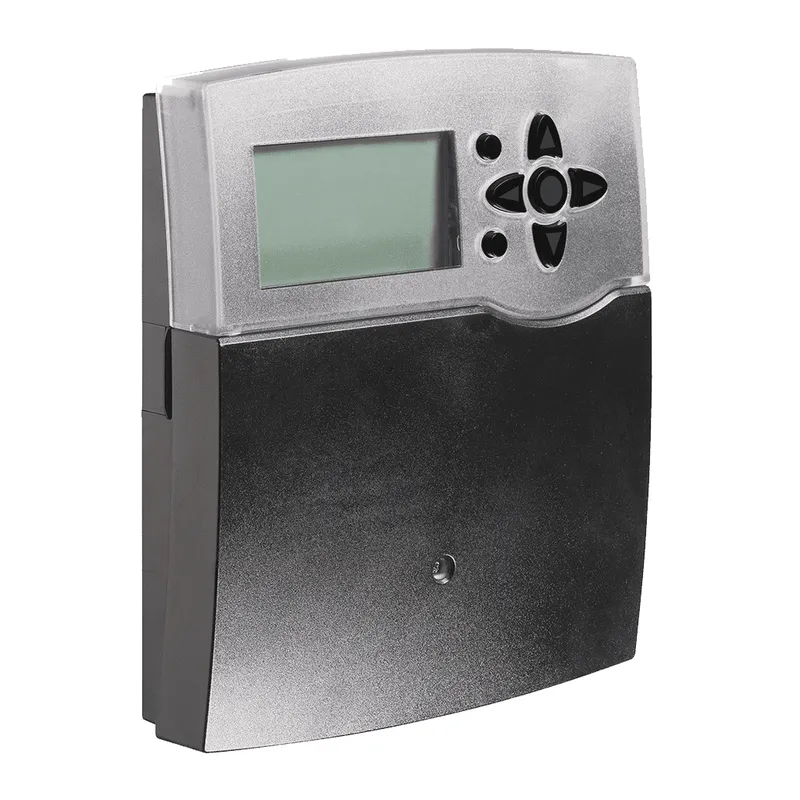

SK Steuerung BX Plus + 6 Sensoren

Steuerung STRGBXPLUS
Der Systemregler ist mit fünf Relais-
ausgängen und neun Sensoreingängen
ausgestattet, verfügt über Anschlüsse
für digitale Grundfos Direct Sensoren
sowie PWM-Ausgänge zur Drehzahlregelung
Hocheffizienzpumpen.
Mit dem integrierten SD-Karteneinschub
können Anlagendaten aufgezeichnet
und Firmware-Updates aufgespielt werden.
An den RESOL VBus des BX Plus können
neben zahlreichen Zubehörgeräten auch
bis zu zwei EM Erweiterungsmodule
angeschlossen werden, die den Regler
um je sechs Sensoreingänge und fünf
Relaisausgänge erweitern.

Funktionsübersicht:

Eingänge:
8 (9) Eingänge für Pt1000,
Pt500 oder KTY Temperatursensoren
(davon 7 für RTA11-M-Fernversteller
nutzbar)
1 Impulseingang V40
Eingänge für 2 digitale Grundfos
Direct Sensoren
1 Eingang für einen
CS10-Einstrahlungssensor
Ausgänge:
4 Halbleiterrelais,
1 potenzialfreies Wechselrelais,
2 PWM-Ausgänge

Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
4 (1) A 240 V~ (potenzialfreies Relais)
4 (1) A 24 DC (potenzialfreies Relais)
Gesamtschaltleistung: 4 A
Versorgung: 100 ... 240 V~,
50 ... 60 Hz
Funktionen: DT-Regelung, Drehzahl-
regelung, Wärmemengenzählung, Betriebs-
stundenzähler für die Solarpumpe,
Röhrenkollektorfunktion, Thermostat-
funktion, Speicherschichtladung,
Vorranglogik, Drainbackoption, Booster-
funktion, Überwärmeabfuhr, Thermische
Desinfektionsfunktion, PWM-Pumpen-
ansteuerung, Funktionskontrolle gemäß
BAFA-Richtlinie, 4 Schemen vorein-
gestellt, 31 vorkonfigurierte Schemen
verfügbar
