Missel Brandschutz-Dämm-Manschette R90 BSM-GuKu Set DN 125

Missel Brandschutzlösung R90 BSM®-GuKu® Set
Für Mischinstallation von Guss- und Kunststoffabwasserleitungen
Deckendurchführung mit seitlichem Übergang
Körperschallentkoppelnde Brandschutz-Rohrabschottung R90 für Mischinstallation von gusseisernen Abwasserleitungen (senkrecht) durch die Decke bis DN 125 (da ? 135 mm) mit Übergang auf brennbare Abwasserleitungen (waagerecht) bis DN 125 (da ? 125 mm) inklusive Deckendurchführung.
Übergang auf abzweigende Kunststoffleitungen über oder unter der Decke ? 150 mm.
Reißfestes und gepolstertes Dämmmaterial zur Körperschallentkoppelung, intumeszierendes Material zum vollständigen Verschluss des Überganges im Brandfall, Feuerwiderstandsklasse R30, R60 und R90 nach DIN 4102-11, für den schnellen und einfachen Einbau.
Ohne zusätzliche Schachtverkleidung einsetzbar.
Kein Eingriff in das Abwasserrohrsystem.
Die Ausführung muss nach AbZ Nr. Z-19.17-2215 des DIBt und Montageanleitung erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungsbestätigung zu bescheinigen. Jede Rohrabschottung ist mit dem im Lieferumfang enthaltenen Schild dauerhaft zu kennzeichnen.
BSM-GuKu® Set bestehend aus:

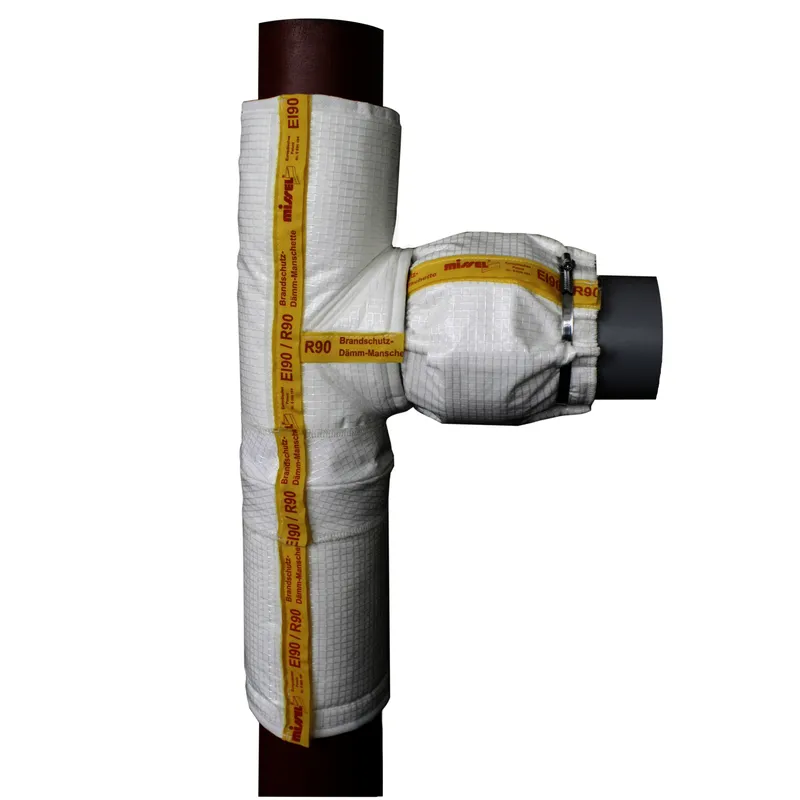

• Brandschutz-Dämm-Manschette für Übergang auf Kunststoff (BSM-GuKu®)
• Passgenau vorgefertigte Formteile für Abzweig, Verbinder und gerades Rohr (250 mm)
• Kennzeichnungsschild
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
- robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
- geringere Materialstärke für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
- einfache und schnelle Verarbeitung durch Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
- innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
- keine zusätzliche Vorwand notwendig
- Abstand zu Rohrleitungen mit BSM-R90 ? 10mm.
- kein Eingriff in das Abwasserrohrsystem.
Gussrohr Hauptleitung DN 125 (da = 135 mm)
Gussrohr seitlicher Zulauf DN 125 (da = 135 mm)
Kunststoffrohr max: DN 125 (da = 32 - 125 mm)
