BIS Pacifyre SML-MI Brandschutz-Set mit Konfix-Hülse für DN70/80

Brandschutz-Set Pacifyre SML-MI
zur Abschottung von Gussrohren in R90-
Qualität nach DIN 4102-11 nur in Massiv-
decken mit Brandschutzanforderungen
nach MBO bzw. MLAR/LAR/RbALei und
R90 Rohrabschottungen in F90 Bauteilen.
Eigenschaften:
- Nullabstand zu Abschottungen mit
Brandschutzbandage Pacifyre IWM III,
Brandschutzmanschette Pacifyre EFC
und Brandschutzband Pacifyre M Rohr-
ummantelung, sowie zu Metallrohren
mit Steinwolle (>= 80 kg/cbm)
(Typ RS 800)
- keine zusätzliche Schachtung in
Kellerräumen notwendig
- leichte Verarbeitung und hohe Flexi-
bilität durch selbstklebende Matte
- benachbarte Kabelabschottungen können
mit einem Abstand von lediglich 50 mm
installiert werden
- Übergang von Guss- auf Kunststoffrohr
direkt nach dem Abzweig möglich
- Übergang auf Kunststoffrohr bis max.
110 mm
- Formteile und Verbinder im Bauteil
sind erlaubt, müssen aber umwickelt
werden
- mögliche Abzweige 45 oder 88 Grad
- Schallschutzprüfzeugnis (P-BA
108/2008) des IBP (Fraunhofer Inst.)
- vom Deutschen Institut für Bautechnik
(DIBt) zugelassen nach Z-19.17-2114
und wird von einer MPA fremdüberwacht

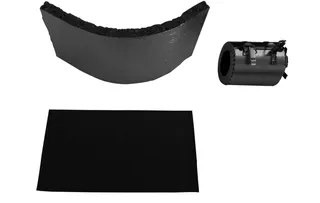

Set bestehend aus:
- Brandschutzmatte zur Rohrabschottung
im Bauteil (H: 245 x B: 460 x s: 3 mm)
- KonFix Hülse mit Brandschutzeinlage
für Übergang auf Kunststoffrohr
- Isoliermatte aus Steinwolle zur
Anbringung oberhalb des Bauteils
(H: 250 x B: 620 x s: 30 mm)
Fabrikat: Walraven GmbH
E-Mail: info.de@walraven.com
Typ: Brandschutz-Set Pacifyre SML-MI

wie im Langtext in vollem Wortlaut
beschrieben, jedoch
Ausführung Pacifyre SML-MI Set DN 70/80
für KonFix Hülse mit Brandschutzeinlage
für Übergang auf Kunststoffrohre mit
DN 70 und 80
Produktdetails
(http://www.walraven.com/DE/katalog/deep
link/?search=2136200080) Verwendungshinweis: Bitte beachten Sie die Montageanleitung
