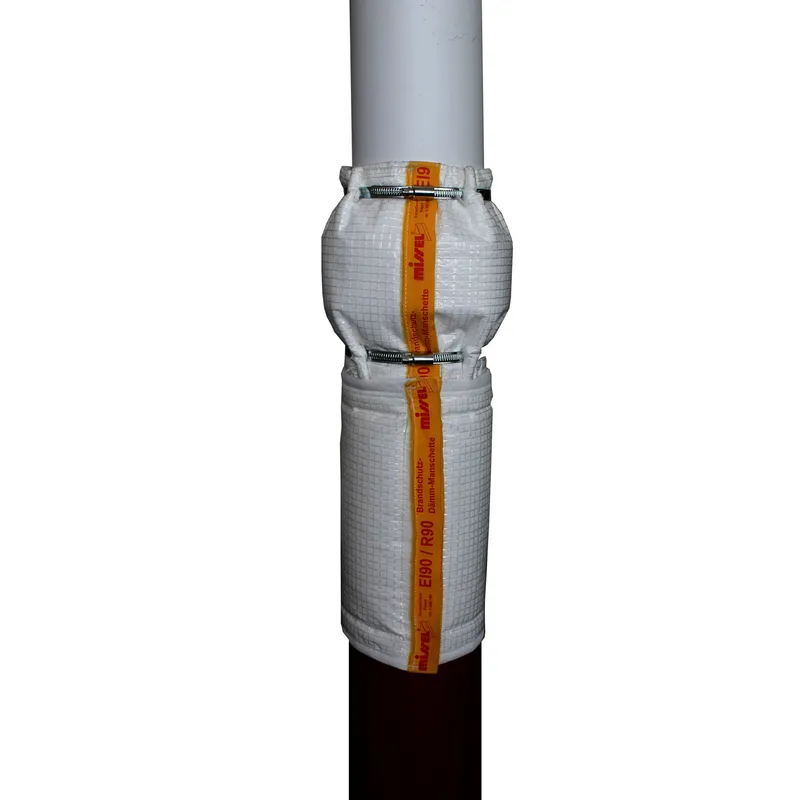

Missel Brandschutz-Dämm-Manschette R90 BSM-GuKu FL DN 50

Missel Brandschutzlösung R90 BSM®-GuKu® FL
Für Mischinstallation von Guss- und Kunststoffabwasserleitungen

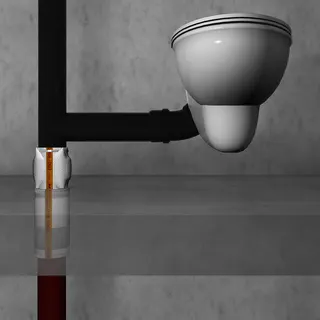

Deckendurchführung mit senkrechtem Übergang
Körperschallentkoppelnde Brandschutz-Rohrabschottung R90 für Mischinstallation von gusseisernen Abwasserleitungen im Deckenbereich (senkrecht) bis DN 100 (da ? 110 mm) und mit senkrechtem Übergang auf brennbare Abwasserleitungen bis DN 100 (da ? 110 mm) inklusive Deckendurchführung.
Reißfestes und gepolstertes Dämmmaterial zur Körperschallentkoppelung, intumeszierendes Material zum vollständigen Verschluss des Überganges im Brandfall, Feuerwiderstandsklasse R30, R60 und R90 nach DIN 4102-11, für den schnellen und einfachen Einbau.
Ohne zusätzliche Schachtverkleidung einsetzbar.
Kein Eingriff in das Abwasserrohrsystem.
Die Ausführung muss nach AbZ Nr. Z-19.17-2215 des DIBt und Montageanleitung erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungsbestätigung zu bescheinigen. Jede Rohrabschottung ist mit dem im Lieferumfang enthaltenen Schild dauerhaft zu kennzeichnen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
- robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
- geringere Materialstärke für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
- Innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
- keine zusätzliche Vorwand notwendig
- Abstand zu Rohrleitungen mit BSM-R90 ? 10mm.
- kein Eingriff in das Abwasserrohrsystem.
BSM-GuKu® FL bestehend aus:
• Brandschutz-Dämm-Manschette für Übergang auf Kunststoff (BSM-GuKu®)
• Passgenau vorgefertigtes Formteil für gerades Rohr (250 mm)
• Kennzeichnungsschild
Gussrohr DN 50 (da = 58 mm)
Kunststoffrohr max: DN 50 (da = 32 - 50 mm)
