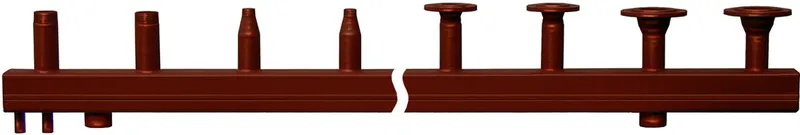

MAGRA-CONTI-Vert. Typ 100-25, Abg. oben mit 08 V+R-Flanschstutzen, Abstand 250mm

MAGRA-CONTI-Heizungsverteiler Typ 100-25
kombinierter Vor- und Rücklaufverteiler
mit Flanschstutzen, bestehend aus:
Verteilerkammer für Vor- und Rücklauf
übereinander angeordnet, aus patentier-
ten Stahlblech-C-Profilen geschweißt.
Doppelkammer 100/100 mm.
Abgangsstutzen Vor- und Rücklauf neben-
einander, als Rohrstutzen aus Stahlrohr,
mit Vorschweißflanschen nach
DIN, PN6, PN10 oder PN16 von DN20-DN65.
Stutzenabstand 250 mm.
Die Flanschen sind auf gleiche Spindel-
höhe, für Armaturen nach DIN EN 558-1
(DIN 3202), entspr. Baulängenreihen
FTF-1 (F1), FTF-14 (F4) oder FTF-20 (K1)
sowie dem Fabrikat der Armaturen und
der Dämmdicke des Verteilers,
abgestimmt. Entleerungsmuffen 1/2",
für Vor- und Rücklaufkammer.
Der Verteiler ist werkseitig druck-
geprüft und grundiert.
Betriebsüberdruck.......: max. 6 bar
Betriebstemperatur......: bis 110 Grad C
Heizwasser-Durchsatz....: bis 11 cbm/h
Leistung bei delta-t 20G: bis 260 kW
Anzahl Flanschstutzen einschließlich
Kesselanschluss.........: 8
Gesamtlänge.............: 1940 mm
