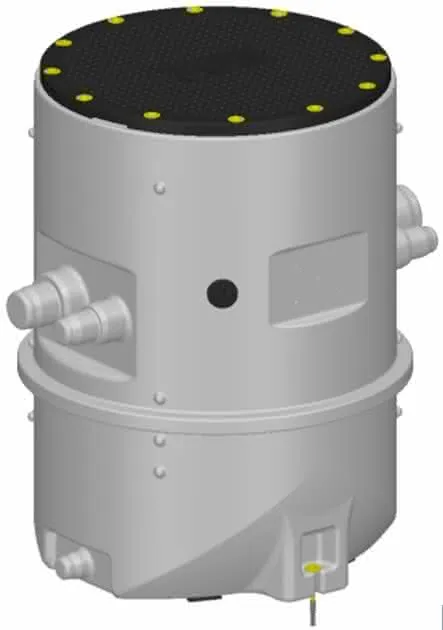

KSB Hebeanlage AmaDrainer Box Z2 B 354 Überflur, mit 2 AmaDrainer 354

Automatische Schmutzwasserhebeanlage für
Überfluraufstellung
Funktion:
Automatische Schmutzwasserhebeanlage zum
drucklosen Sammeln und automatischen
Heben von häuslichem fäkalienfreiem
Schmutzwasser und Regenwasser über die
Rückstauebene.
Ausstattung:
AmaDrainer-Box Z2 B, bestehend aus:
- Sammelbehälter aus schlagfestem
Kunststoff zur bodengleichen Aufstellung
- Abdeckung mit geruchsdichtem Deckel
- Rückschlagklappe und Anschlussteile
- 2 Tauchmotorpumpen Ama-Drainer 354
- Anschluss-Set mit kompletter
Einbaugarnitur für AmaDrainer
Betriebsdaten:
Fördermedium: _Schmutzwasser_ mit
Feststoffen bis 35 mm Korngrösse
Förderstrom: ______ m3/h
Förderhöhe: ______ m
Betriebstemperatur: max. 40 oC (bis max.
3 Min. 90 oC)
Antrieb:
Tauchmotorpumpe: Ama-Drainer 354
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Drehzahl: ca. 2800 1/min
Nennleistung P1: 0.9 kW
Nennleistung P2: 0.6 kW
Nennstrom: 4 A
Anschlussleitung: H05RN8-F 3 x 0,75 mm2
Länge: 10 m
Überwachung/Steuerung/Regelung:
Schaltgerät LevelControl Basic 2 zur
niveauabhängigen Steuerung von zwei
Pumpen
- Pumpensteuerung zum Entleeren oder
Befüllen (nur Schwimmer, digitale
Schalter oder 4..20mA)
- bis 4 kW/10 A je Pumpe im
Kunststoffgehäuse, bis 30 kW/63 A je
Pumpe im Stahlblechgehäuse
- Wicklungsschutzkontakt, PTC (ab 5,5
kW) und Motorschutzschalter (230 V:
Sicherungsautomat)
- automatischer Pumpenwechsel zur
gleichmäßigen Pumpenauslastung und bei
Störung
- Füllstandsmessung mittels Schwimmer
- numerisches Display mit
Navigationstasten zur Einstellung,
Füllstands- und Betriebsdatenanzeige
- Umfassende Information: Meldeleuchten
für Betrieb, Störung, Hochwasser und
Alarmsummer
- potentialfreie Sammelstörmeldung
Werkstoffe:
Behälter: Polyethylen (PE)
Deckel: Polyethylen (PE)
Maße und Anschlüsse:
Behältervolumen: 200 l
Durchmesser: 710 mm
Höhe: 935 mm
Druckseite: DN 50, elastische
Schlauchverbindung, Schlauchinnendurchm.
63 mm
Zulaufseite: 1 x DN 100/DN 150 gestuft,
Außendurchm. 110/159 mm.
2 x DN 50/DN 70 gestuft,
gegenüberliegend, Außendurchm. 50/78 mm.
2 x DN 70/DN 100 gestuft,
gegenüberliegend, Außendurchm. 78/110 mm
Entlüftungsstutzen: wahlweise freier
Anschlussstutzen DN 50/DN 70/DN 100/DN
150
Zusatzanschlüsse: Kabeldurchführung
Kabelstopfen für 2
Motoranschlussleitungen.
Anschlussfeld für Kabelverschraubungen
Schwimmschalter 5 x M20 (Durchm. 20 mm
bohren).
Notentleerung 2 x DN 40,
gegenüberliegend, Außendurchm. 49 mm
Gewicht: 50,1 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: AmaDrainer Box
Baugröße: Z2 B 354
Artikelnummer: 29135156
EAN/GTIN: 4031932391979
Materialpreisgruppe: MX Verwendungshinweis: Kein Verwendungshinweis vorhanden
