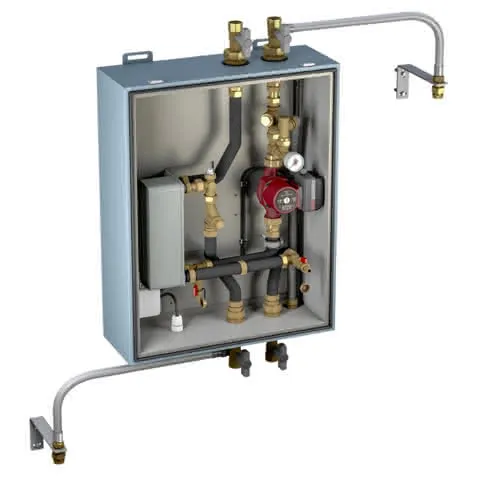

Kampmann Hydraulikbox 12 kW zur Trennung Primär/Sekundär im isol.Gehäuse, KaClima

Hydraulikbox
zur Trennung des primär / sekundär Kreislaufs in einem isolierten
stoßfesten Gehäuse
zur vereinfachten Errichtung des Primär-/ Sekundärkreislaufes
Zu den angegebenen Abmessungen ist zusätzlichen Platzbedarf für Hähne,
Freiräume etc. zu berücksichtigen Die Mindestwassermengen der KaClima
müssen eingehalten werden!
Bestehend aus:
- dampfdiffusionsdichtes, stoßfestes PU-geschäumtes Gehäuse
(30..Isolierung 0,023 W/(m2xK), B2 schwerentflammbar
- Plattenwärmeübertrager
- Elektroanschlussbox
- Absperrhähne (2x Primärseite/ 2 x Sekundärseite)
- Schmutzfänger (1 x Primärseite/ 1 x Sekundärseite)
- Entlüfter (Primärseite)
- Passstück für optionalen Wärmemengenzähler, 130 mm 1 Zoll AG
(Primärseite)
- KFE Hahn (1 x Primärseite/ 1 x Sekundärseite)
- Flex. Anschluss AD-Gefäß (bauseits) mit 3/4 Zoll MAG-Servicekupplung
(1 x Primärseite/ 1 x Sekundärseite)
- Manometer (Sekundärseite)
- Überdruck/Sicherheitsventil 3 bar, 1 Zoll (Sekundärseite)
- Pumpe, Grundfos UPMXL 25-105 180 (Sekundärseitig)
Technische Spezifikationen
- einzigartige Gestaltung des Hybrid-Gehäuses
- effektive Abschirmung zu den Umgebungsbedingungen (Temperatur und
Raumluftfeuchte)
- Isolierung der innenliegenden Komponenten ist nicht nötig
- Bauseitig zu dimensionierende und stellende Ausdehnungsgefäße können
direkt über die Servicekupplungen an die vormontierten
Edelstahl-Wellrohre angeschlossen werden
Leistung kW 12
Ausgangsspannung V / 3 Ph 230
Anschlussgröße 1 Zoll
Gewicht kg 32
Ausdehnungsgefäße sind bauseits zu dimensionieren, beschaffen, montieren
und zu isolieren Der Druckverlust der Hydraulikbox ist mit der externen
Pressung der Pumpe abzugleichen Durch verringerte Durchflussmengen
ändern sich entsprechend die Systemtemperaturen. Ggf. ist die Pumpe im
KaClima bauseits durch eine größere Pumpe zu tauschen und/oder eine
größere Hydraulikbox zu wählen
Leistung bis 12 kW
Abmessungen mm 649 x 823 x 337
Gewicht kg 32
Fabrikat Kampmann
Art.-Nr. 350501000017
Artikel/Rabatt-Gruppe 350
