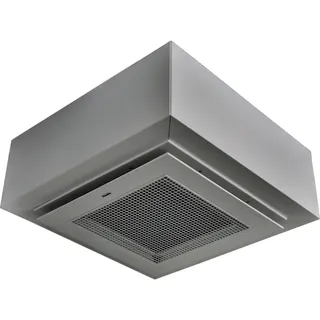

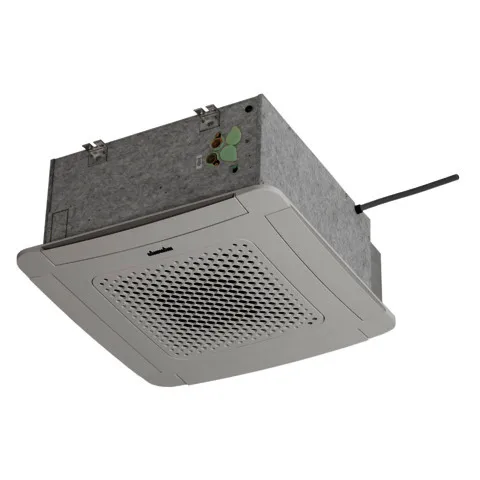

Kampmann Kassette KaCool D AF BG:6 2-Lt. m. Bl. EC-V. IR-Fernbed.

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Designblende in RAL 9016 verkehrsweiß.
4-seitiger Luftaustritt über manuell verstellbare Luftlenklamellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Das Gerät beinhaltet im Lieferumfang einen Infrarotempfänger, eine
Infrarotfernbedienung und eine Wandhalterung, somit kann das Gerät
kabellos gesteuert werden.
Folgende Funktionen sind möglich:
- Ein/Aus
- Temperaturauswahl (Sollwertvorgabe)
- Ventilatordrehzahl (3-Stufen manuell oder automatisch)
- Modus (Kühlen, Heizen, Umluft, Automatik)
- Zeitprogramm
Zudem ermöglicht die Platine die Kommunikation über das Modbus RTU-RS
485 Protokoll, sowie eine Master Slaveschaltung der Geräte (max. 20
Geräte pro Bedieneinheit).
Baugröße 6
Korpus (B) mm 818 x 818 x 326
Blende (LxBxH) mm 930 x 930 x 55
Benötigte Zwischendeckenmm 336
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 50
Anschluss 3/4 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 1305 1145 970 775 565
Leistungsaufnahme W 95 69 45 26 12
Stromaufnahme mA 845 634 440 269 134
Schalldruckpegel dB(A) 46 40 35 29 23
Schallleistungspegel dB(A) 54 48 43 37 31
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 9393 8322 7138 5798 4328
Kühlleistung, sensibel W 6597 5800 4927 3951 2895
Luftaustrittstemperatur GradC 11,9 11,9 11,8 11,8 11,7
Wasservolumenstrom l/h 1621 1436 1232 1001 747
Kondensat l/h 4,5 4 3,5 2,9 2,3
Wasserwiderstand kPa 28,8 23,2 17,6 12,2 7,2
Vorlauftemperatur GradC 75,Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 20108 17724 15103 12163 8966
Luftaustrittstemperatur GradC 66 66,2 66,5 66,8 67,4
Wasservolumenstrom l/h 1735 1530 1303 1050 774
Wasserwiderstand kPa 32,6 26 19,5 13,2 7,7
Fabrikat Kampmann
Art.-Nr. 325008262001IR
Artikel/Raba Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
