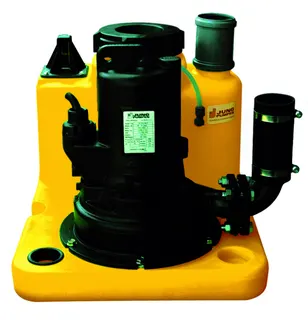

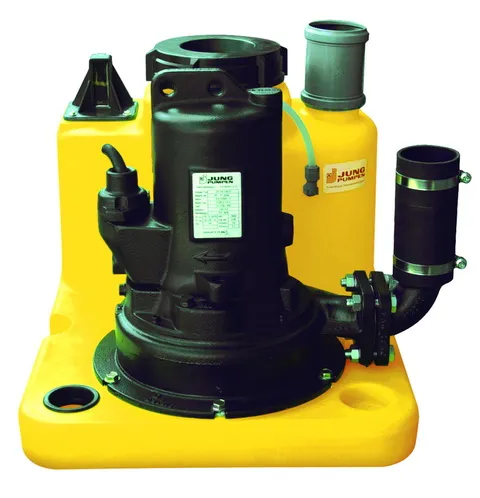

Jung Pumpen FÄKALIENHEBEANLAGE COMPLI 108/2 M 400 V MIT MULTICUT SCHNEIDSYSTEM

"Pentair Jung Pumpen Fäkalienhebeanlage compli 108/2 M steckerfertig
- LGA Bauart geprüft nach DIN EN 12050
Überflutungssichere Einzelanlage
bestehend aus: Kunststoffbehälter in
Stufenform aus PE mit optimiertem Be-
hälterboden zur Reduzierung von Ablager-
ungen und Verstopfungen.
Pumpe am Behälter über Flanschring be-
triebsfertig vormontiert für solide
Befestigung und einfache Wartung.
- Große Reinigungsöffnung
- Stutzen für Lüftungsleitung DN 70
durch Überschiebemuffe (Lieferumfang)
- 2 vert. Zusatzanschlüsse -Muffe d 50-
(Anschluss einer HMP / Alternative)
- 2 horiz. Zusatzanschlüsse
-Stutzen d 50-
- 1 horiz. Zusatzanschluss
-Muffe d 50-
- Behältertyp : compli 100
- Behälterinhalt : 38 l
- Breite x Tiefe x Höhe : 500x595x450 mm
- Zulaufhöhe : 180/250 mm
- Zulaufnennmaß : DN 100
Ausführung horiz. als Muffe mit höhen-
verstellbarem Klemmflansch mit Ein-
schubbegrenzung
- Elast. Verbindung mit 2 Spannschellen
für Druckrohr DN 50
1 vertikal einstufige Abwassertauch-
motorpumpe zur Förderung von Abwasser
gemäß DIN 1986-3, betriebsfertig auf
dem Behälter montiert, aus verschleiß-
festem Grauguss mit Edelstahl-Schneid-
einrichtung System "MultiCut", trocken-
laufsicher durch Ölkammer, eingebauter
Motorthermostat zum Schutz vor Über-
hitzung, Leitungseinführung längswasser-
dicht vergossen und durch Steckver-
bindung tauschbar, Abgangskrümmer DN 32
90°, vertikal 1 1/4", außen Schlauch-
anschluss mit Durchm. 63 mm
Leistungsangaben je Pumpe:
Freier Durchgang : 7 mm
Fördermenge : Q = 17 - 3 cbm/h
Förderhöhe : H = 2 - 14 m
Motorschutzart : IP 68
Motorleistung : P2 = 1,24 kW
Motor-Drehzahl : n = 2674 1/min
Stromart/Spannung : D-Strom 230/400 V
Betriebsart : S 3 nach VDE
Druckstutzen horiz. : DN 32
Gewicht der Anlage : 35,5 kg
Vollautomatische Niveauschaltung be-
triebsfertig im Sammelbehälter ein-
gebaut.
Steuerung ADP 00
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 3/N/PE~400, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 430 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
CEE-Stecker
- Motorschutzeinrichtung
- Hand-Null-Automatik-Schalter
- Leuchtanzeigen für
Betrieb Pumpe
Störung Pumpe
Drehfeld
Hochwasseralarm
Alarmanlage (netzabhängig)
- 2 potentialfreie Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku"
