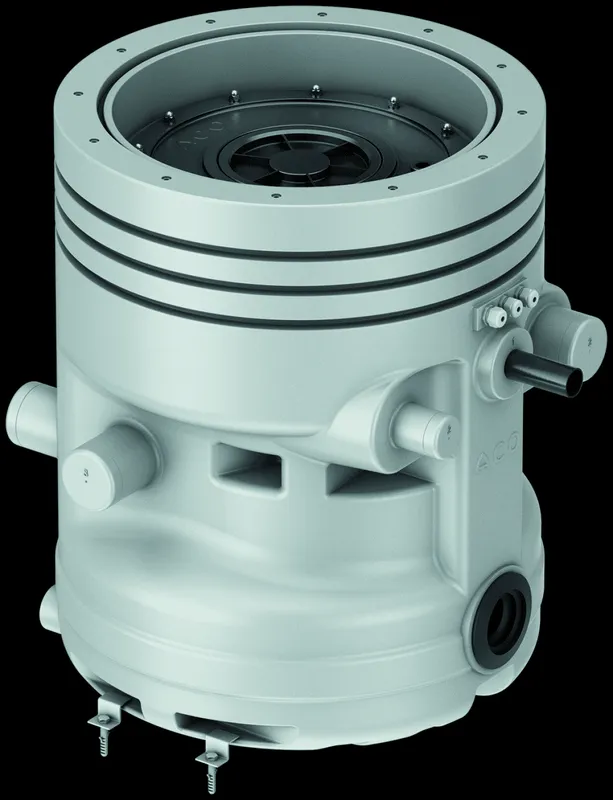

ACO Muli-Flex duo Freiaufstellung Behältereinh.

ACO Muli-Flex Abwasserhebeanlagen-
Sammelbehälter Freiaufstellung zum
Sammeln und automatischen Heben von
fäkalienfreiem sowie fäkalienhaltigem
(je nach Pumpentechnik)
Abwasser über die Rückstauebene,
geprüft gemäß DIN EN 12050-1,

Sammelbehälter aus Polyethylen mit
Großer Revisionsöffnung zur einfachen Wartung, d 480 mm,
Behälterabmessungen (DxH): d800 x 1000 mm,

Behälter-Gesamtvolumen: 380 Liter,

Zwischendeckel mit Schraubdeckel als Revisionsöffnung,
Druckgeprüft bis 0,5bar, Gewindebolzen werden bauseits
eingebracht,

Anschluss Zulaufleitung:
für Kunststoffrohr geeignet

1 x Zulauf DN 100 Forsheda, Zulaufhöhe 545 mm Rohrsohle ab
OK FFB, NV=170 Liter,
1 x Zulauf DN 100 Spitzende, Zulaufhöhe 395 mm Rohrsohle ab
OK FFB, NV= 115 Liter,
1 x Zulauf DN 150 Spitzende, Zulaufhöhe 370 mm Rohrsohle ab
OK FFB, NV= 105 Liter,
2 x Zulauf DN 100 Spitzende, Zulaufhöhe 345 mm Rohrsohle ab
OK FFB, NV= 100 Liter,
1 x Zulauf DN 100 Forsheda, Zulaufhöhe 195 mm Rohrsohle ab
OK FFB, NV= 50 Liter,
1 x Zulauf DN 100 Forsheda, Zulaufhöhe 125 mm Rohrsohle ab
OK FFB, NV= 30 Liter,

Integrierte Traverse mit
Doppel-Spezial-Kugel-Rückflussverhinderer,
werkzeuglose De-/Montage der Pumpe
per Überwasserkupplungsautomatik möglich,

Anschluss Druckleitung:
Anschlusshöhe: 625 mm Rohrsohle ab Oberkante Rohfußboden (OK
FFB), Druckabgang PE-HD: Spitzende DN50 (d 50mm),
Klemmverschraubung auf 1 1/2Zoll IG im Lieferumfang,

Anschluss Entlüftungsleitung:
Stutzen DN 70 für Kunststoff oder SML-Rohr geeignet,
Anschlusshöhe: 562,5 mm Rohrsohle ab OKRFB,

weitere Anschlüsse:
Kabeldurchführung DN100 Spitzende, 545 mm Rohrsohle ab OK
FFB,

Lieferumfang:
Sammelbehälter Unterflur-Ausführung, Zwischendeckel mit
Revisionsöffnung,
Traverse mit Doppel-Rückflussverhinderer,
Klemmverschraubung 50mm/ 1 1/2Zoll IG

Gewicht: ca. 54 kg

Für die bauseitige Montage wird mindestens benötigt:
===========================================================
-Pumpe(n) (wahlweise fäkalienhaltig bzw. fäkalienfrei)
-1 x Schaltgerät Multi-Control mit Staudruckglocke
-(optional: abweichendes Niveaumesssystem)
