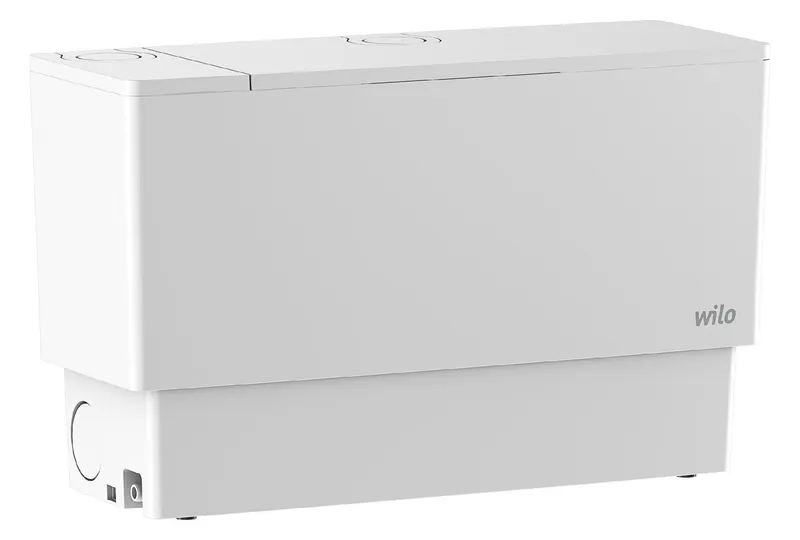

Wilo kleine Abwasser-Hebeanlage DrainLift MINI5-XS/C-EF

Kompakte und anschlussfertige Hebeanlage mit Alarmkontakt, für die Entwässerung von Waschbecken, Dusche, Badewanne und Brennwertkessel.

Fördermedium

Zur Sammlung und Förderung in häuslichen Bereichen von:

Abwasser ohne Fäkalien

Kondensat (ab pH-Wert 2,5) - nicht in reiner Form, nur vermischt mit Abwasser aus einem weiteren Zulauf.

Abwasserförderung nach 12050

Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.

Konstruktion

Kompakte und anschlussfertige Hebeanlage mit einer Tauchmotorpumpe. Die Niveauerfassung erfolgt mit einem Niveausensor. Die Entlüftung ist im Zwischenboden integriert und mit einem Aktivkohlefilter ausgestattet. Zusätzlich kann an einem potentialfreien Kontakt (max. Schaltleistung: 42 V=, 500 mA, Kontaktart: Öffner (NC)) ein externer Alarmmelder als Hochwasseralarm angeschlossen werden.

Der Behälterdeckel verschließt die Anlage formvollendet.

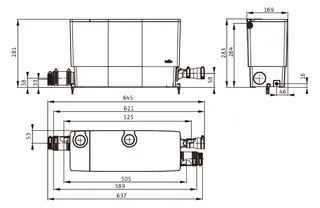

Es stehen bis zu vier Anschlüsse zur Verfügung:

1x Zulauf 50 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen.

2x Zuläufe 50/63 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen.

1x Druckanschluss 40/50 mm (DN 32/40), mit Rückflussverhinderer, nach oben ausgeführt, werkseitig offen. - Bei Bedarf kann der Druckanschluss waagerecht nach rechts ausgeführt werden. Die zugehörige Öffnung ist werkseitig verschlossen.

Lieferumfang

1x Manschette 40/50 mm (DN 32/40) für Druckabgang

2x Schlauchschelle 32-50 mm

2x Zulaufanschluss 63 mm (DN 50)

2x Manschette 50/63 mm (DN 40/50)

2x Rückflussverhinderer

4x Rohrschellen 50-70 mm

2x Schlauchschelle 32-50 mm

2x Verschlussstopfen

4x O-Ringe

Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel

Set für Notentleerung (Entwässerungsschlauch, Schlauchschelle, Verschlussstopfen)

Set für Tiefenabsaugung

Set für horizontalen Druckanschluss

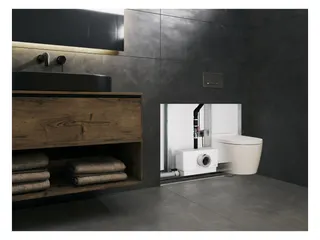

Einbau- und Betriebsanleitung Verwendungshinweis: Für die Installation innerhalb von Räumen oder als Vorwandinstallation. Zum Anschluss der folgenden Entwässerungsgegenstände:

DrainLift MINI5-XS/C

Waschbecken

Dusche

Badewanne

Geschirrspüler

Waschmaschine

Brennwertkessel

DrainLift MINI5-XS/WC

Toilette

Waschbecken

Dusche
