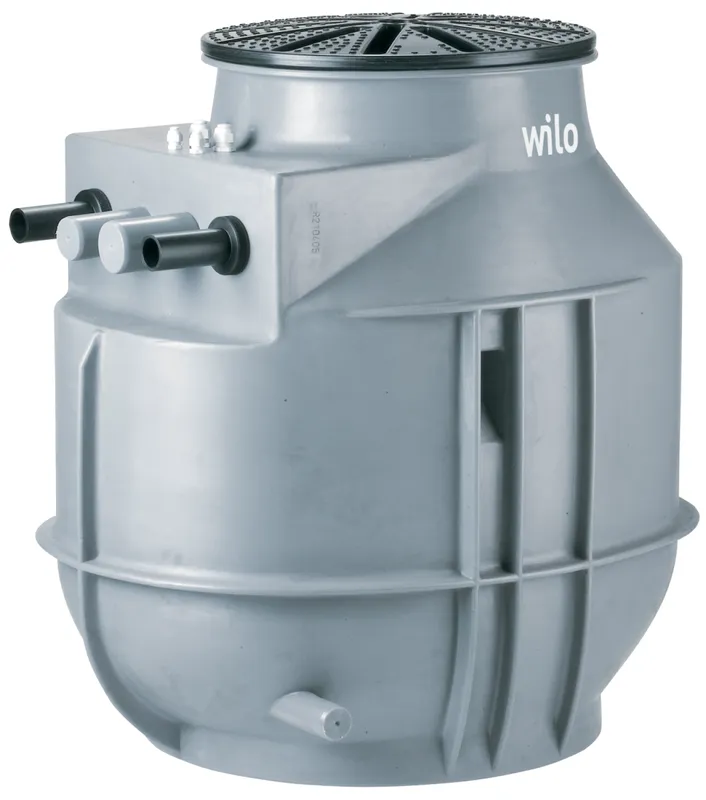

Wilo Schachtpumpstation DrainLift WS 40E Basic/MINI3 V04 T06, G2, MS-L

Kunststoffschacht als Einzelpumpenanlage. Geeignet für den Erdeinbau oder die Gebäudeaufstellung.

Fördermedium

Zur Sammlung und Förderung in gewerblichen Bereichen von:

Abwasser ohne Fäkalien

Abwasserförderung nach 12050

Der Pumpenschacht erfüllt mit der angegebenen Pumpe die Anforderungen nach EN 12050-2.

Konstruktion

Schacht

Pumpenschacht mit optimierter Geometrie für einen ablagerungsfreien Betrieb. Schachtkörper mit Verrippungen für eine hohe Formsteifigkeit und Auftriebssicherheit. Die Zuläufe sind frei wählbar. Zum Anschlagen der Hebemittel sind zwei Transportösen integriert. Der nach oben gewölbte Schachtdeckel ist begehbar und mit max. 200 kg belastbar.

Für die Gebäudeaufstellung ist der Pumpenschacht mit einer Bodenbefestigung ausgestattet.

Verrohrung

Druckrohr mit pumpenseitigem Gewindeanschluss

Absperrkugelhahn

Kugelrückflussverhinderer

Pumpe

Abwasser-Tauchmotorpumpe für den Dreiphasen-Wechselstromanschluss (Drehstromanschluss). Oberflächengekühlter Motor mit thermischen Motorschutz und freiem Kabelende.

Niveauregelung

Die Niveauregelung erfolgt über einen separatem Schwimmerschalter und ein Schaltgerät.

Lieferumfang

Kunststoffschacht mit eingebauter Verrohrung, Pumpe und Niveauregelung

Verrohrung mit Absperrkugelhahn und Rückflussverhinderer

Pumpe

Schaltgerät mit Schwimmerschalter und Stecker

Schachtdeckel mit Dichtung

HT-Doppelmuffe 50 mm (2 in) für Entleerungsanschluss

Zulaufset mit Lochsäge 124 mm (5 in) und Dichtung DN 100

Bodenbefestigung

Einbau- und Betriebsanleitung
