Vaillant Fehler F.20: Bedeutung und Ursachen
Was die Sicherheitsabschaltung bedeutet, welche Ursachen Vaillant nennt und welche Prüfungen dem Fachbetrieb vorbehalten sind.
Kurz erklärt: Vaillant F.20 ist eine Sicherheitsabschaltung am Sicherheitstemperaturbegrenzer; bei ecoTEC plus erscheint die Schreibweise F.020. Der Begrenzer schließt die Gasventilsteuerung, wenn der Vorlauf- oder Rücklauftemperatursensor den Maximalgrenzwert überschritten hat. Als Ursachen nennen die Vaillant-Anleitungen unter anderem zu wenig Wasser, Sensor- oder Kabelprobleme, Pumpenstörungen und Luft im Gerät.
Vaillant · atmoTEC plus, ecoCOMPACT VSC, ecoTEC plus VC/VCW ../1-5, ecoVIT exclusiv und icoVIT exclusiv VKO · Sicherheitsabschaltung am Temperaturbegrenzer
Der Vaillant Fehler F.20 weist auf eine Sicherheitsabschaltung am Temperaturbegrenzer hin. Je nach Baureihe zeigt das Display F.20 oder F.020: Die ecoTEC-plus-Anleitung verwendet F.020, die anderen hier genannten Anleitungen F.20.
Sicherheit geht vor
Arbeiten am Gasgerät können Gefahren durch Gas, Strom und heißes Heizungswasser mit sich bringen. Öffnen Sie das Gerät nicht und arbeiten Sie nicht an Sensoren, Kabeln oder Sicherheitseinrichtungen. Bei Gasgeruch betätigen Sie keine Schalter, öffnen Sie die Fenster, verlassen Sie das Haus und rufen Sie von draußen den Notdienst des Gasversorgers an. Prüfung und Reparatur übernimmt der Fachbetrieb.
Was bedeutet F.20?

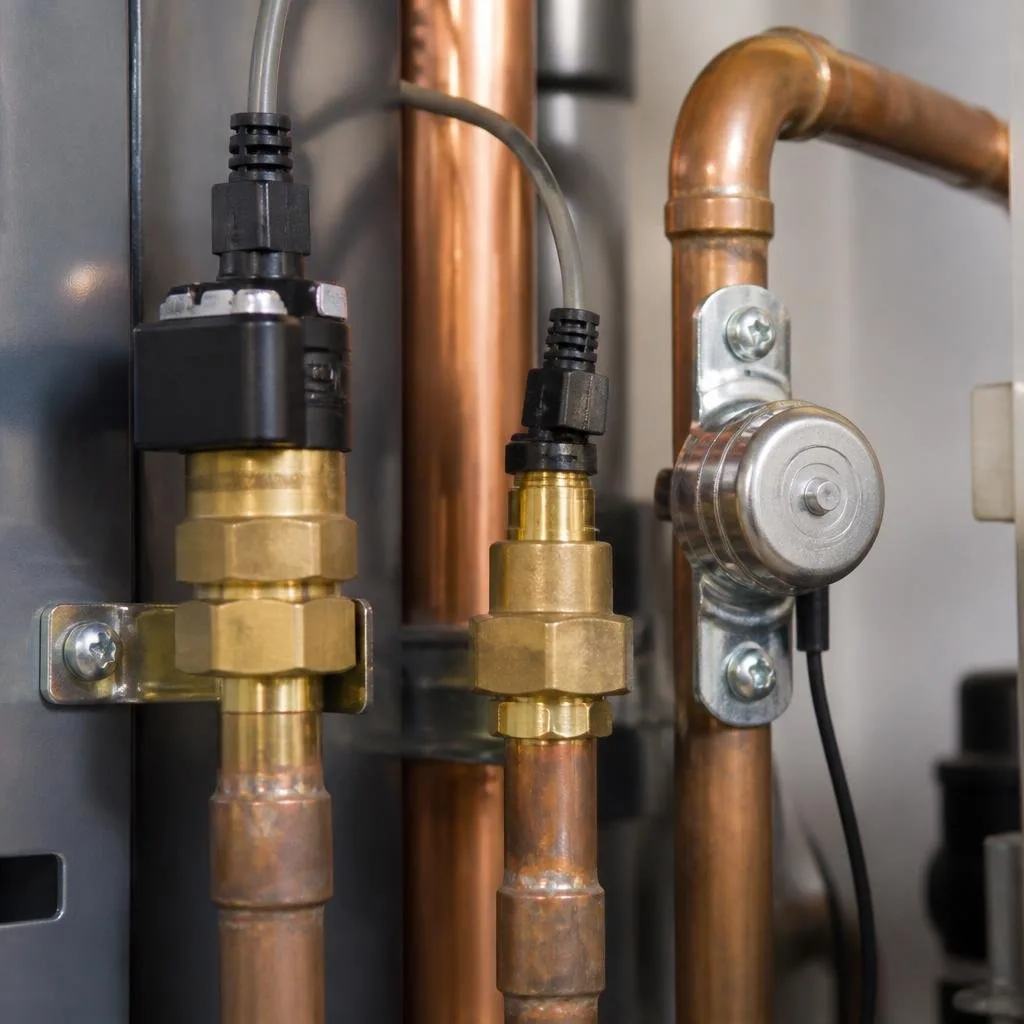

Vaillant bezeichnet F.20 als Sicherheitsabschaltung des Sicherheitstemperaturbegrenzers. In der ecoTEC-plus-Anleitung steht ergänzend: Der STB unterbricht die Gasventilsteuerung und schließt das Gasventil, wenn der Vorlauf- oder Rücklauftemperatursensor den Maximalgrenzwert überschritten hat. Der Code beschreibt damit eine Schutzabschaltung, nicht die genaue Ursache.
„Der Sicherheitstemperaturbegrenzer (STB) unterbricht die Gasventilsteuerung.“
Die Ursachen unterscheiden sich je nach Baureihe. Bei atmoTEC plus nennt Vaillant unter anderem eine fehlerhafte Masseverbindung, einen Wackelkontakt am Vor- oder Rücklauf-NTC sowie eine Schwarzentladung über Zündkabel, Zündstecker oder Zündelektrode. Die ecoCOMPACT-Anleitung führt zusätzlich eine blockierte Pumpe und Luft im Gerät auf.
Was dürfen Sie selbst tun?
Die F.20-Anleitungen beschreiben Prüfungen und Reparaturen an Bauteilen im Heizgerät, etwa an NTC-Sensoren, Kabelbaum, Pumpe und Entlüftung. Diese Arbeiten am Gerät übernimmt der Fachbetrieb. Nehmen Sie keine elektrische, hydraulische oder mechanische Prüfung vor und überbrücken Sie den Temperaturbegrenzer nicht.
Bei einem Code F.20 oder F.020 lassen Sie das Gerät anhand seiner konkreten Baureihe prüfen. Bei Fragen zu einer Abschaltung wegen Wassermangels finden Sie weitere Informationen unter Vaillant Fehler F.22.
Wichtiger Hinweis
Der Temperaturbegrenzer schaltet die Gasventilsteuerung ab. Verändern oder überbrücken Sie diese Sicherheitseinrichtung nicht. Auch ein Austausch von Sensoren oder Arbeiten an der elektrischen Anbindung gehört in Fachhände.
Welche Ursachen nennt der Hersteller?
Die folgende Übersicht fasst die in den Vaillant-Anleitungen genannten Möglichkeiten zusammen. Nicht jede Ursache gilt für jedes Gerät. Entscheidend sind Modell und konkrete Geräteausführung.
| Bereich | Ursache | Wer |
|---|---|---|
| Temperaturfühler | ecoTEC plus: Vorlauf- oder Rücklauftemperatursensor überschreitet den Maximalgrenzwert oder ist elektrisch fehlerhaft. ecoVIT exclusiv: Vorlaufsensor möglicherweise nicht korrekt thermisch angebunden; Kabelbaum oder Entlüftung prüfen. | Fachbetrieb |
| Elektrische Verbindung | atmoTEC plus und ecoCOMPACT: Masseverbindung des Kabelbaums zum Gerät nicht korrekt; NTC mit Wackelkontakt. ecoTEC plus: Fehler in der elektrischen Anbindung von Vorlauf- oder Rücklaufsensor, einschließlich Steckverbindungen. | Fachbetrieb |
| Zündbereich | atmoTEC plus: Schwarzentladung über Zündkabel, Zündstecker oder Zündelektrode. | Fachbetrieb |
| Wasser und Umwälzung | ecoTEC plus: zu wenig oder kein Wasser im Produkt. ecoCOMPACT: Pumpe blockiert oder Luft im Gerät. icoVIT exclusiv: Luft im Wärmetauscher bei der Inbetriebnahme. | Fachbetrieb |
| Weitere Bauteile | icoVIT exclusiv: Brenner schaltet nicht ab oder Elektronik ist defekt. | Fachbetrieb |
Die Anleitungen führen Wasserprobleme außerdem beim Code F.22 als eigene Sicherheitsabschaltung wegen Wassermangels auf. Das ist ein eigener Fehlercode; die Ursache von F.20 muss anhand der Geräteanleitung und des betroffenen Heizgeräts eingegrenzt werden.
Wie geht der Fachhandwerker vor?
Der Fachhandwerker ordnet den Code zunächst der passenden Baureihe zu und richtet die Prüfung nach deren Anleitung aus. Die ecoTEC-plus-Anleitung nennt bei zu wenig oder keinem Wasser das Befüllen der Heizungsanlage und die Prüfung von Gerät und System auf Leckagen. Bei Sensorfehlern beschreibt sie Prüfungen der elektrischen Anbindung, des Kabelbaums und der Steckverbindungen sowie gegebenenfalls den Austausch des betroffenen Sensors.
Für ecoVIT exclusiv nennt Vaillant die Kontrolle des Vorlauftemperatursensors, seiner thermischen Anbindung, des Kabelbaums und der ausreichenden Entlüftung. Die icoVIT-Anleitung führt bei F.20 Prüfungen am Vorlauf- und Rücklauf-NTC sowie an der Elektronik auf. Diese gerätespezifischen Schritte sind keine Anleitung zur Selbstreparatur.
Profi-Tipp
Der genaue Gerätetyp ist für die Fehlersuche entscheidend: Die Anleitungen nennen je nach Baureihe unterschiedliche Ursachen, darunter Sensorik, Zündbereich, Wasser, Pumpe oder Elektronik. Der Fachbetrieb sollte deshalb die Anleitung der konkreten Baureihe heranziehen.
Welche Ersatzteile kommen in Frage?
Als mögliche Teile nennt das Vaillant-Sortiment unter anderem Temperaturfühler und Zündelektroden. Die Herstellerunterlagen führen Vor- und Rücklauf-NTC sowie Zündelektrode, Zündstecker und Zündkabel als Prüfbereiche auf. Ein passendes Bauteil muss anhand von Gerätetyp und Seriennummer abgeglichen werden; die folgenden Artikel sind keine pauschale Reparaturempfehlung.
Einbau von Temperaturfühlern und Zündelektroden nur durch autorisierte Fachhandwerker.
Vaillant NTC-Fühler, Vaillant-Nr. 287607. Der Fachbetrieb gleicht die Teilenummer mit dem betroffenen Gerät ab.
Vaillant Fühler. Die genaue Zuordnung erfolgt anhand der Baureihe und des benötigten Fühlertyps.
Vaillant Zündelektrode für VC-W 196 E, VKK 226-476 und VSC..-C. Sie kommt nur in Frage, wenn das konkrete Gerät zu den angegebenen Ausführungen passt.
Ähnliche Fehlercodes
F.22 steht in den Vaillant-Anleitungen für eine Sicherheitsabschaltung wegen Wassermangels. F.28 bezeichnet bei ecoVIT exclusiv eine erfolglose Zündung beziehungsweise einen Ausfall im Anlauf. Mehr zu diesem Code lesen Sie unter Vaillant Fehler F.28.
Die Schreibweise F.020 ist in der hier genannten ecoTEC-plus-Anleitung belegt. Bei atmoTEC plus, ecoCOMPACT VSC, ecoVIT exclusiv und icoVIT exclusiv VKO lautet der Eintrag F.20.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Gastherme warten lassen: Ablauf und Wartungsset
- Anspruchsvoll
- 1–2,5 Std.
- 3 Materialien
Zündelektrode der Gastherme tauschen lassen
- Anspruchsvoll
- 30–90 Min.
- 3 Materialien
Häufige Fragen
Was bedeutet der Vaillant Fehler F.20?
F.20 bezeichnet bei den genannten Vaillant-Baureihen eine Sicherheitsabschaltung am Temperaturbegrenzer. Bei ecoTEC plus lautet der Code F.020. Die ecoTEC-plus-Anleitung beschreibt, dass der STB die Gasventilsteuerung unterbricht, wenn der Vorlauf- oder Rücklauftemperatursensor den Maximalgrenzwert überschritten hat.
Kann zu wenig Wasser den Fehler F.20 auslösen?
Die ecoTEC-plus-Anleitung nennt zu wenig oder kein Wasser im Produkt als mögliche Ursache bei F.020. Andere Vaillant-Anleitungen führen bei F.20 unter anderem Sensor-, Kabel-, Pumpen- oder Entlüftungsprobleme auf. Die Ursache hängt von der konkreten Baureihe ab und muss am Gerät geprüft werden.
Darf ich eine Vaillant-Therme mit F.20 selbst zurücksetzen?
Die Vaillant-Anleitungen nennen bei F.20 Prüfungen an Sensoren, Kabelbaum, Pumpe und Entlüftung. Arbeiten an diesen Bauteilen im Heizgerät übernimmt der Fachbetrieb. Öffnen Sie das Gerät nicht und überbrücken Sie keine Sicherheitseinrichtung; lassen Sie die Ursache und die Wiederinbetriebnahme fachgerecht klären.
Was prüft der Fachbetrieb bei F.20?
Die Prüfung richtet sich nach der Baureihe. Vaillant nennt unter anderem Vorlauf- und Rücklauf-NTC, deren elektrische Anbindung und Kabelbaum, die Masseverbindung, Pumpe und Entlüftung. Bei icoVIT exclusiv führt die Anleitung außerdem Brennerabschaltung und Elektronik als mögliche Prüfbereiche auf.
Ist F.20 dasselbe wie F.020?
Die ecoTEC-plus-Anleitung verwendet F.020, während die hier genannten Anleitungen für atmoTEC plus, ecoCOMPACT VSC, ecoVIT exclusiv und icoVIT exclusiv VKO F.20 aufführen. Beide Schreibweisen stehen in diesen Unterlagen für eine Sicherheitsabschaltung am Temperaturbegrenzer. Maßgeblich ist die Anleitung der konkreten Baureihe.
Quellen
- Vaillant Installations- und Wartungsanleitung atmoTEC plus, Nr. 0020214272_11, S. 33
- Vaillant Installations- und Wartungsanleitung ecoCOMPACT VSC, Nr. 0020181577_08, S. 51
- Vaillant Installations- und Wartungsanleitung ecoTEC plus VC/VCW ../1-5, Nr. 0020279444_06, S. 56
- Vaillant Installations- und Wartungsanleitung ecoVIT exclusiv, Nr. 0020258610_05, S. 34
- Vaillant Installations- und Wartungsanleitung icoVIT exclusiv VKO, S. 44
