Vaillant Fehler F.76: Bedeutung, Ursachen und Lösung
F.76 meldet einen aktiven Überhitzungsschutz am Primär-Wärmetauscher. Erfahren Sie, welche Ursache Vaillant nennt und was der Fachbetrieb prüft.
Kurz erklärt: Vaillant F.76 bedeutet, dass der Überhitzungsschutz des Primär-Wärmetauschers aktiv ist. In der Anleitung steht der Code als F.076. Als Ursache nennt Vaillant eine Unterbrechung im Kabelbaum. Der Fachbetrieb prüft den Kabelbaum samt Steckverbindungen, besonders den Anschluss an der Leiterplatte bei Stecker X20, Kontakt 3/14.
Vaillant · ecoTEC plus VC/VCW ../1-5 · Störungsmeldung
Vaillant führt den Code in der Installations- und Wartungsanleitung als F.076. Dieser Ratgeber bezieht sich auf diesen Tabelleneintrag und verwendet die Schreibweise F.76 aus Ihrer Suchanfrage.
Die Anleitung nennt als Ursache eine Unterbrechung im Kabelbaum. Sie beschreibt auch, an welchem Anschluss der Fachbetrieb die Steckverbindungen prüft.
Sicherheit geht vor
F.76 betrifft den Überhitzungsschutz und die Geräteelektrik. Heiße Bauteile oder Heizungswasser können Verbrennungen verursachen; Arbeiten am geöffneten Gerät bergen Stromschlaggefahr. Öffnen Sie das Gerät nicht. Bei Gasgeruch betätigen Sie keine Schalter, öffnen Sie die Fenster, verlassen Sie das Haus und rufen Sie von draußen den Notdienst Ihres Gasversorgers an. Die Prüfung übernimmt der Fachbetrieb.
Was bedeutet Vaillant Fehler F.76?

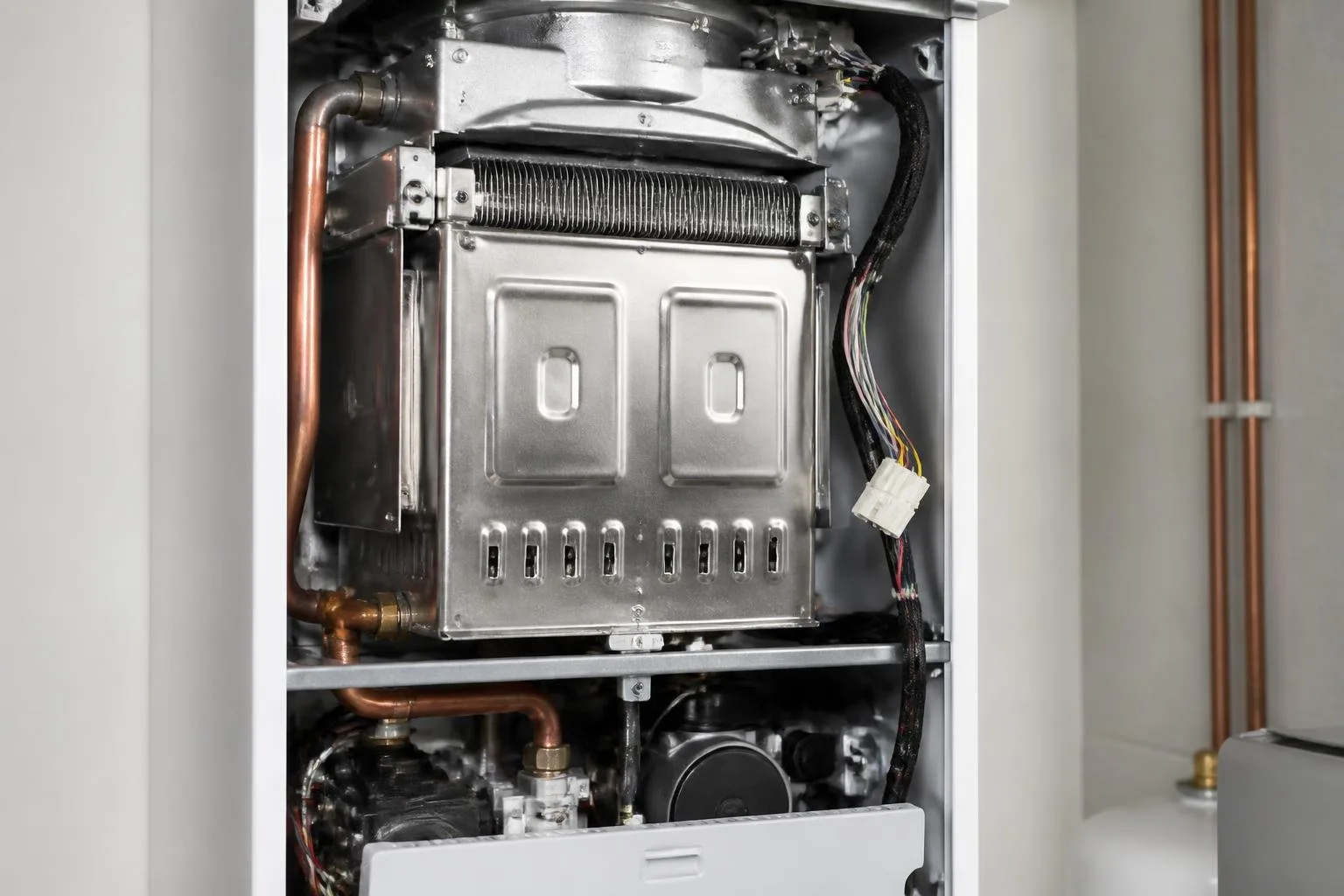

Der Wortlaut von Vaillant beschreibt einen aktiven Überhitzungsschutz am Primär-Wärmetauscher. Das ist die Bedeutung des angezeigten Fehlercodes. Im selben Tabelleneintrag nennt der Hersteller eine Unterbrechung im Kabelbaum als Ursache.
Vaillant formuliert die Meldung so:
„Der Überhitzungsschutz des Primär-Wärmetauschers ist aktiv.“
Im Fehlercode-Eintrag steht nicht, dass der Primär-Wärmetauscher selbst ausgetauscht werden soll. Vaillant führt stattdessen die Prüfung des Kabelbaums und bei Bedarf dessen Austausch samt Steckverbindungen auf.
Profi-Tipp
Teilen Sie dem Fachbetrieb den angezeigten Code genau mit. Die Anleitung schreibt F.076 und nennt bei der Anschlussprüfung Stecker X20, Kontakt 3/14 an der Leiterplatte.
Was dürfen Sie selbst tun?
Die für F.76 aufgeführte Maßnahme betrifft den Kabelbaum und seine Steckverbindungen. Dazu gehören Arbeiten im Gerät. Das übernimmt der Fachbetrieb.
Öffnen Sie das Gerät nicht und lösen Sie keine Steckverbindungen. Ein eigenständiger Eingriff an der Geräteelektrik ist keine Betreibermaßnahme. Lassen Sie den Fehlercode vom Fachbetrieb beurteilen.
Wenn auf dem Display stattdessen ein anderer Vaillant-Code steht, finden Sie die passenden Informationen zu Vaillant Fehler F.75 und Vaillant F.64.
Welche Ursachen nennt der Hersteller?
Für F.76 nennt Vaillant eine Ursache: eine Unterbrechung im Kabelbaum. Die Anleitung ordnet die Prüfung dem Bereich der Steckverbindungen an der Leiterplatte zu und bezeichnet Stecker X20, Kontakt 3/14.
| Bereich | Ursache | Wer |
|---|---|---|
| Kabelbaum und Steckverbindungen an der Leiterplatte, Stecker X20, Kontakt 3/14 | Unterbrechung im Kabelbaum | Fachbetrieb |
Die Angabe zu X20 und Kontakt 3/14 ist ein konkreter Prüfpunkt aus der Vaillant-Anleitung. Sie ist keine Aufforderung, die Verbindung selbst zu kontrollieren. Dafür muss das Gerät geöffnet werden.
Wie geht der Fachhandwerker vor?
Vaillant weist den Fachbetrieb an, den Kabelbaum einschließlich aller Steckverbindungen zu prüfen. Als Anschlussstelle nennt die Anleitung an der Leiterplatte Stecker X20, Kontakt 3/14.
Wenn die Prüfung eine Unterbrechung bestätigt, sieht die Anleitung vor, den Kabelbaum gegebenenfalls einschließlich aller Steckverbindungen auszutauschen. Der genaue Umfang richtet sich nach dem Befund am Gerät. Der Fehlercode allein ist keine Aufforderung, den Primär-Wärmetauscher zu wechseln.
Damit bleibt der im Dokument beschriebene Ablauf überschaubar: Kabelbaum und Verbindungen prüfen, bei Bedarf den Kabelbaum samt Steckverbindungen ersetzen. Arbeiten an diesen Teilen führt ein Fachbetrieb aus.
Wichtiger Hinweis
Lösen oder tauschen Sie Kabelbaum und Steckverbindungen nicht selbst. Der F.76-Eintrag führt diese Arbeiten als Fachschritte am Gerät auf. Einbau von Leiterplatten darf nur durch autorisierte Fachhandwerker erfolgen.
Welche Ersatzteile kommen in Frage?
Als Maßnahme nennt Vaillant bei F.76 den Kabelbaum samt Steckverbindungen. Der Eintrag nennt die Leiterplatte als Ort des Steckers X20, aber keinen pauschalen Austausch der Leiterplatte. Ob ein Ersatzteil gebraucht wird, entscheidet der Fachbetrieb anhand der Prüfung.
Die folgenden Artikel sind als Vaillant-Leiterplatten bezeichnet. Sie sind keine allgemeine F.76-Lösungsempfehlung. Der Fachbetrieb muss vor einem Einbau die Zuordnung zum konkreten Gerät prüfen.
Einbau von Leiterplatten nur durch autorisierte Fachhandwerker.
Diese Vaillant-Leiterplatte trägt die Vaillant-Nummer 0020092478. Ob sie zur konkreten Geräteausführung gehört, muss der Fachbetrieb zuordnen.
Diese Vaillant-Leiterplatte ist mit der Vaillant-Nummer 130846 gelistet. Der F.76-Code allein belegt keinen Austauschbedarf.
Auch die Vaillant-Leiterplatte mit der Nummer 0020149950 ist keine pauschale Reparatur für F.76. Entscheidend ist der Befund am Kabelbaum und an den Steckverbindungen.
Ähnliche Fehlercodes
In der Vaillant-Anleitung folgen auf F.076 die Einträge F.077 und F.078. Beide bezeichnen andere Störungen als F.76:
- F.077: Eine Kondensatpumpe oder eine externe Abgasklappe blockiert den Brennerbetrieb.
- F.078: Das Regelungsmodul wird vom Gerät nicht unterstützt.
Prüfen Sie den angezeigten Code genau, bevor Sie eine Beschreibung zuordnen. F.76 beziehungsweise F.076 bezieht sich auf den Überhitzungsschutz des Primär-Wärmetauschers und die von Vaillant genannte Unterbrechung im Kabelbaum.
Häufige Fragen
Was bedeutet der Fehler F.76 bei einer Vaillant ecoTEC plus?
F.76 bedeutet laut Vaillant, dass der Überhitzungsschutz des Primär-Wärmetauschers aktiv ist. In der Installations- und Wartungsanleitung steht der Code als F.076. Als Ursache nennt Vaillant eine Unterbrechung im Kabelbaum. Die Prüfung gehört zum Fachbetrieb.
Kann ich Vaillant F.76 selbst beheben?
Die bei F.76 genannte Maßnahme betrifft den Kabelbaum und die Steckverbindungen im Gerät. Vaillant führt dafür die Prüfung und bei Bedarf den Austausch auf. Öffnen Sie das Gerät nicht und lösen Sie keine Steckverbindungen. Das übernimmt der Fachbetrieb.
Welche Ursache nennt Vaillant für F.76?
Vaillant nennt eine Unterbrechung im Kabelbaum. Für die Prüfung der Steckverbindungen bezeichnet die Anleitung Stecker X20, Kontakt 3/14 an der Leiterplatte. Diese Angabe dient dem Fachbetrieb als konkreter Prüfpunkt.
Muss bei Vaillant F.76 der Primär-Wärmetauscher ersetzt werden?
Der F.76-Eintrag beschreibt einen aktiven Überhitzungsschutz am Primär-Wärmetauscher. Als Ursache nennt Vaillant eine Unterbrechung im Kabelbaum und als Maßnahme dessen Prüfung, gegebenenfalls mit Austausch samt Steckverbindungen. Der Eintrag fordert keinen pauschalen Austausch des Wärmetauschers.
Was bedeuten F.077 und F.078 bei Vaillant?
Die Anleitung nennt F.077 für eine Kondensatpumpe oder externe Abgasklappe, die den Brennerbetrieb blockiert. F.078 bedeutet, dass das Gerät das Regelungsmodul nicht unterstützt. Das sind andere Meldungen als F.76 beziehungsweise F.076.
