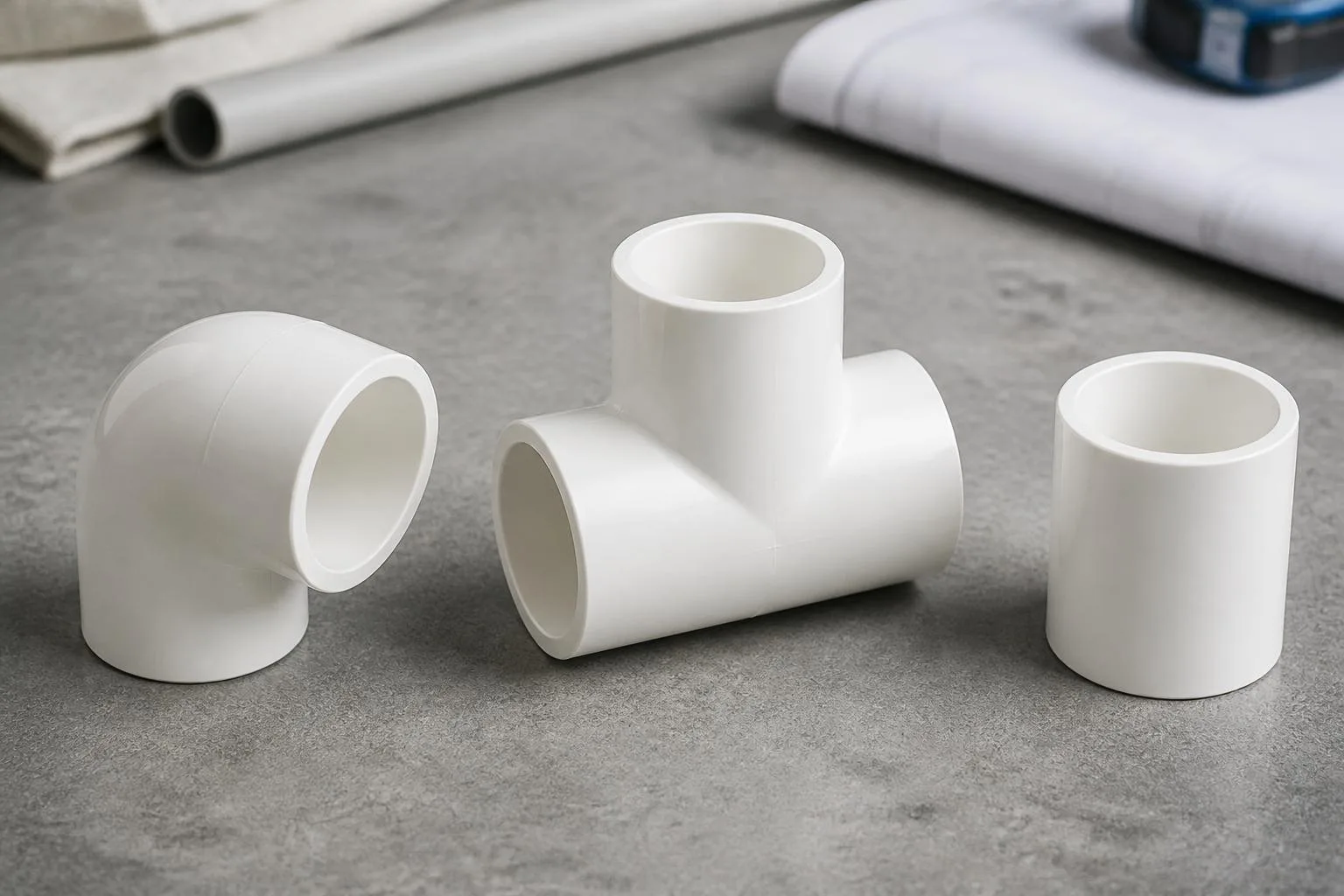

TECElogo Winkelkupplung, T-Stück oder Kupplung wählen?
So ordnen Sie die drei Formstücke nach Leitungsführung und Maßangabe ein.
Kurz erklärt: Nutzen Sie eine TECElogo Winkelkupplung oder einen Einsteckwinkel, wenn der Leitungsverlauf einen 90°-Winkel erfordert. Ein T-Stück ist für eine Abzweigung vorgesehen, eine Kupplung für eine gerade Verbindung zweier Rohrabschnitte. Prüfen Sie die konkrete Maßangabe und den Einsatzbereich; die beschriebenen PPSU-Verbinder sind für Trinkwasser- und Heizungsinstallation angegeben. Den Einbau übernimmt der Fachbetrieb.
Winkelkupplung, T-Stück und Kupplung unterscheiden sich vor allem durch die Leitungsführung, für die sie vorgesehen sind. Entscheidend sind außerdem die genaue Produktbezeichnung und die Maßangabe an den Anschlüssen.
Sicherheit geht vor
Eine ungeeignete oder undichte Verbindung kann Wasser austreten lassen. Heizungsleitungen können unter Druck stehen und heißes Wasser führen. Arbeiten an Trinkwasser-Installationen und Heizungsleitungen übernimmt der Fachbetrieb.
Welches TECElogo-Formstück passt zur Leitungsführung?
Ordnen Sie das Formstück zuerst nach dem Verlauf der Leitung ein. Ein Winkel ist für eine Richtungsänderung gedacht, ein T-Stück für eine Abzweigung und eine Kupplung für eine gerade Verbindung. Die Produktnamen nennen diese drei Formen direkt.
- Winkelkupplung oder Einsteckwinkel: Beide TECElogo-Varianten sind mit 90° bezeichnet.
- T-Stück: Die Form bietet drei Anschlussseiten und ist für eine Abzweigung vorgesehen.
- Kupplung: Die Produktbezeichnung steht für die Verbindung zweier Rohrabschnitte in gerader Führung.
Die Bezeichnung allein reicht für die Auswahl nicht. Achten Sie darauf, ob die konkrete Maßangabe zu allen vorgesehenen Anschlussstellen passt. Auch der Einsatzbereich muss stimmen: Die Produktbeschreibungen nennen Trinkwasser- und Heizungsinstallation für die Winkelkupplung, das T-Stück und die Kupplung.
| Formstück | Auswahl nach Leitungsführung | Beispiel und Werkstoff |
|---|---|---|
| Winkelkupplung 90° | Richtungsänderung um 90° | 16 × 16 mm, PPSU |
| T-Stück | Abzweigung mit drei Anschlussseiten | 16 × 16 × 16 mm, PPSU |
| Kupplung | Gerade Verbindung | 16 × 16 mm, PPSU |
Laut Produktbeschreibung haben die drei genannten PPSU-Verbinder eine integrierte Haltefunktion und sind für Trinkwasser- und Heizungsinstallation angegeben. Die Maßbeispiele zeigen konkrete Produktvarianten; sie ersetzen nicht den Abgleich mit den Anschlüssen im Leitungsplan.
Wann ist eine TECElogo Winkelkupplung passend?
Eine Winkelkupplung mit 90° passt, wenn die geplante Leitungsführung an dieser Stelle eine 90°-Richtungsänderung erfordert. Das aufgeführte Modell trägt die Maßangabe 16 × 16 mm. Wählen Sie nicht allein nach der äußeren Form, sondern berücksichtigen Sie auch die genaue Anschlussgröße.
Als weitere 90°-Variante ist ein TECElogo Einsteckwinkel mit 25 × 25 mm aufgeführt. Winkelkupplung und Einsteckwinkel sind unterschiedliche Produktbezeichnungen. Für die Auswahl zählen deshalb das konkrete Bauteil und seine Maßangabe.
Die Produktbeschreibung nennt für die Winkelkupplung und den Einsteckwinkel PPSU, eine integrierte Haltefunktion sowie den Einsatz in Trinkwasser- und Heizungsinstallationen. Diese Angaben beschreiben die Produkte, sagen aber nicht, welche Ausführung in eine bestimmte Leitung gehört. Der geplante Leitungsverlauf und die Anschlüsse geben den Ausschlag.
Die TECElogo Winkelkupplung 90° ist mit 16 × 16 mm angegeben.
Der TECElogo Einsteckwinkel 90° ist mit 25 × 25 mm angegeben.
Profi-Tipp
Notieren Sie für jedes Formstück die Produktbezeichnung und die Maßangabe aus dem Leitungsplan. So lassen sich ein Winkel mit 16 × 16 mm und ein Winkel mit 25 × 25 mm klar auseinanderhalten.
Wann passt ein TECElogo T-Stück statt einer Kupplung?
Ein T-Stück kommt infrage, wenn eine Leitung in eine zusätzliche Richtung weitergeführt werden soll. Das aufgeführte TECElogo T-Stück hat die Maßangabe 16 × 16 × 16 mm. Die drei Maße sollten zum geplanten Anschlussbild passen.
Eine Kupplung ist für eine gerade Verbindung vorgesehen. Das TECElogo-Modell ist mit 16 × 16 mm bezeichnet. Nutzen Sie es deshalb nicht als Ersatz für ein T-Stück, wenn der Leitungsplan eine Abzweigung vorsieht.
Im Sortiment ist außerdem ein reduziertes TECElogo T-Stück mit 20 × 16 × 20 mm aufgeführt. Die Maßfolge unterscheidet sich vom T-Stück mit drei gleichen Maßangaben. Lassen Sie die passende Variante anhand der Leitungsplanung bestimmen.
Das TECElogo T-Stück ist mit 16 × 16 × 16 mm angegeben.
Das reduzierte TECElogo T-Stück ist mit 20 × 16 × 20 mm angegeben.
Die TECElogo Kupplung ist mit 16 × 16 mm angegeben.
„Leitungsführung, Form und Maßangabe gehören bei der Auswahl zusammen.“
Welche Maßangaben sind bei TECElogo wichtig?
Vergleichen Sie die Maßangabe des Formstücks mit den Anschlussmaßen aus der Planung. Bei den aufgeführten Beispielen stehen 16 × 16 mm für die Winkelkupplung und die Kupplung, 16 × 16 × 16 mm für das T-Stück und 25 × 25 mm für den Einsteckwinkel.
- Prüfen Sie, welches Formstück der Leitungsverlauf erfordert.
- Gleichen Sie die Maßangabe für jede Anschlussstelle mit der Planung ab.
- Berücksichtigen Sie, ob die Leitung für Trinkwasser oder Heizung vorgesehen ist.
- Unterscheiden Sie das einfache vom reduzierten T-Stück anhand der jeweiligen Produktbezeichnung und Maßfolge.
Bei einer Auswahl für Trinkwasser- oder Heizungsleitungen ist der Einsatzbereich ebenfalls zu beachten. Die Produktbeschreibungen nennen die Winkelkupplung, das T-Stück und die Kupplung für beide Bereiche. Die passende Ausführung ergibt sich trotzdem aus dem konkreten Leitungsplan und den vorhandenen Anschlüssen.
Wichtiger Hinweis
Eine gleiche Maßangabe macht unterschiedliche Formstücke nicht austauschbar. Eine Kupplung mit 16 × 16 mm hat eine andere Form als eine Winkelkupplung mit 16 × 16 mm. Entscheidend ist, ob die Leitung gerade weiterläuft, abknickt oder eine Abzweigung erhält.
Was sollte vor dem Einbau geprüft werden?
Vor der Auswahl sollten die benötigte Leitungsführung, die Produktbezeichnung und sämtliche Anschlussmaße feststehen. Bei einem T-Stück ist außerdem wichtig, dass die Maßfolge der vorgesehenen Abzweigung entspricht. Eine einzelne Maßzahl reicht nicht, wenn die drei Anschlussseiten eines T-Stücks unterschiedliche Maße haben.
Die Produktbeschreibung nennt für die PPSU-Winkelkupplung, die PPSU-Kupplung und das PPSU-T-Stück eine integrierte Haltefunktion sowie den Einsatz in Trinkwasser- und Heizungsinstallationen. Nutzen Sie diese Angaben zur Einordnung der Produktfamilie. Die Zuordnung zum konkreten Rohr und zum geplanten Anschlussbild muss der Fachbetrieb prüfen.
Der Einbau gehört zum Fachbetrieb. Das gilt für Arbeiten an Trinkwasser-Installationen und Heizungsleitungen. Der Fachbetrieb kann Formstück, Maßangaben und geplante Leitungsführung zusammen abgleichen.

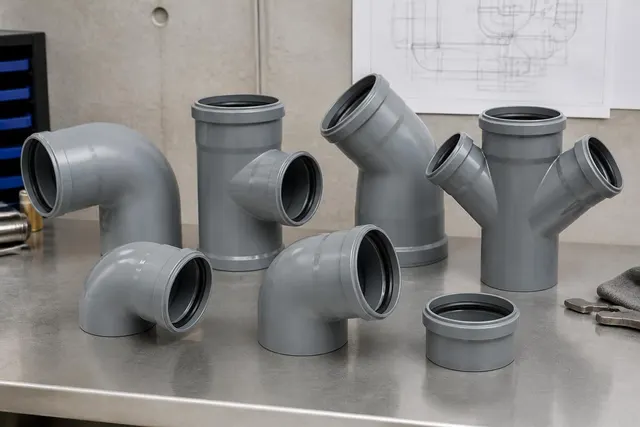

Wenn Sie eine Klemmverbindung oder eine Dichtschelle einordnen möchten, lesen Sie auch Gebo Dichtschelle oder Klemmverbinder: Einsatz vergleichen. Für Bögen und Abzweige einer anderen Rohrfamilie gibt es den Beitrag Silent-PP Bögen und Abzweige im Vergleich. Diese Beiträge beschreiben andere Bauteile und ersetzen keine Prüfung der TECElogo-Auswahl.
Häufige Fragen
Wann brauche ich eine TECElogo Winkelkupplung statt einer Kupplung?
Eine Winkelkupplung ist passend, wenn die Leitungsführung um 90° geändert werden soll. Die TECElogo Winkelkupplung im Sortiment ist mit 16 × 16 mm angegeben. Eine gerade Kupplung trägt ebenfalls 16 × 16 mm im Namen, ist aber für eine gerade Verbindung gedacht. Lassen Sie Maß und Systemzuordnung fachlich prüfen.
Ist das TECElogo T-Stück für eine Abzweigung gedacht?
Das TECElogo T-Stück ist die Form für eine Abzweigung. Das aufgeführte Modell hat die Maßangabe 16 × 16 × 16 mm; außerdem gibt es ein reduziertes T-Stück mit 20 × 16 × 20 mm. Welche Maßkombination in der Leitung passt, legt der Fachbetrieb anhand des konkreten Leitungsplans fest.
Was unterscheidet Winkelkupplung und Einsteckwinkel?
Beide Produkte sind als 90°-Bauteile aus PPSU beschrieben, haben eine integrierte Haltefunktion und sind für Trinkwasser- und Heizungsinstallation angegeben. Die Produktbezeichnungen und Maßangaben unterscheiden sich: Winkelkupplung 16 × 16 mm, Einsteckwinkel 25 × 25 mm. Der Fachbetrieb gleicht die passende Ausführung mit den Anschlüssen ab.
Welche Größe hat die TECElogo Kupplung?
Das TECElogo Kupplungsmodell ist mit 16 × 16 mm bezeichnet. Die Produktbeschreibung nennt PPSU, eine integrierte Haltefunktion sowie den Einsatz für Trinkwasser- und Heizungsinstallation. Prüfen Sie, ob diese Maßangabe zu den vorgesehenen Rohranschlüssen passt. Auswahl und Einbau der Leitung übernimmt der Fachbetrieb.
Kann ich TECElogo-Verbinder selbst einbauen?
Arbeiten an Trinkwasser-Installationen und Heizungsleitungen übernimmt der Fachbetrieb. Die Produktbeschreibung führt die TECElogo Verbinder für diese Einsatzbereiche auf. Lassen Sie auch die Frage klären, ob Form und Maßangaben zu den vorgesehenen Anschlüssen passen. Eine Einbauanleitung für Heimwerker gehört nicht zu den Produktangaben.
