Hydraulischer Abgleich beim Kesseltausch: Ablauf und Vorteile
Erfahren Sie, wie der Abgleich Heizkörper, Pumpe und Regelung auf den Wärmebedarf abstimmt.
Kurz erklärt: Beim Kesseltausch stimmt der hydraulische Abgleich Heizkörper, Ventile, Pumpe und Regelung auf den Wärmebedarf der Räume ab. Dazu gehören Bestandsaufnahme, raumweise Heizlastberechnung, Durchflussberechnung, Einstellungen und Funktionsprüfung. Der Fachbetrieb dokumentiert die Werte. In Gebäuden mit mindestens sechs Nutzungseinheiten verlangt § 60c GModG den Abgleich wassergeführter Systeme nach Verfahren B oder gleichwertig.
Bleiben einzelne Räume kühl oder rauschen Heizkörper, kann die Wasserverteilung der Heizungsanlage unausgeglichen sein. Beim Kesseltausch ist der hydraulische Abgleich eine Gelegenheit, Heizflächen und Regelung auf den Wärmebedarf des Gebäudes abzustimmen.
Sicherheit geht vor
Heizungswasser kann heiß sein und unter Druck stehen. Arbeiten an Gas, Abgas, Elektrik, Trinkwasser-Installationen und am geöffneten Gerät gehören in die Hände eines Fachbetriebs. Bei Gasgeruch betätigen Sie keine Schalter, öffnen Sie die Fenster, verlassen Sie das Haus und rufen Sie von draußen den Notdienst des Gasversorgers an.
Was bringt der hydraulische Abgleich beim Kesseltausch?
Heizungswasser nimmt bevorzugt den Weg mit dem geringsten Widerstand. Es fließt leichter durch kurze und dicke Leitungen als durch lange und dünne. Dadurch können nahe am Wärmeerzeuger gelegene Heizkörper zu viel Wasser erhalten, während weiter entfernte Heizkörper zu wenig bekommen.
Ein höherer Pumpendruck oder eine höhere Vorlauftemperatur behebt diese ungleiche Verteilung nicht gezielt. Beides kann den Energieverbrauch erhöhen; zu hoher Druck kann außerdem Rauschen oder Pfeifen verursachen. Der Abgleich berechnet die benötigte Wassermenge für die einzelnen Heizkörper und stimmt die Anlage darauf ab.
Beim Kesseltausch müssen Wärmeerzeuger, Heizflächen, Pumpe und Regelung zusammenarbeiten. Der Fachbetrieb kann dabei auch die Heizkurve berücksichtigen: Sie beschreibt, wie sich die Vorlauftemperatur mit der Außentemperatur verändert. Eine zu flache Kurve lässt Räume unter Umständen kühl, eine zu steile verbraucht unnötig Energie und erschwert die Regelung durch Thermostatventile.
Für den Abgleich zählen die vorhandenen Ventile und Heizflächen. Eine thermische Ablaufsicherung DN 20 mit Kapillarrohr 1,3 m ist ein separates Sicherheitsbauteil und stellt weder den Heizkörperdurchfluss noch die Heizkurve ein. Einbau nur durch autorisierte Fachhandwerker.
Wie Sie Heizkörper und Zubehör passend zu einem Gebäude auswählen, lesen Sie im Ratgeber zu Heizkörpern für Neubau und Sanierung.
„Der Abgleich stimmt Heizflächen, Wasserverteilung und Regelung aufeinander ab.“
Wie läuft der hydraulische Abgleich ab?
Der Ablauf beginnt mit einer Bestandsaufnahme. Dabei werden Heizkörper, Rohrleitungen und vorhandene Anlagentechnik erfasst. Anschließend wird der Wärmebedarf der Räume ermittelt und daraus abgeleitet, wie viel Heizwasser jeder Heizkörper benötigt.

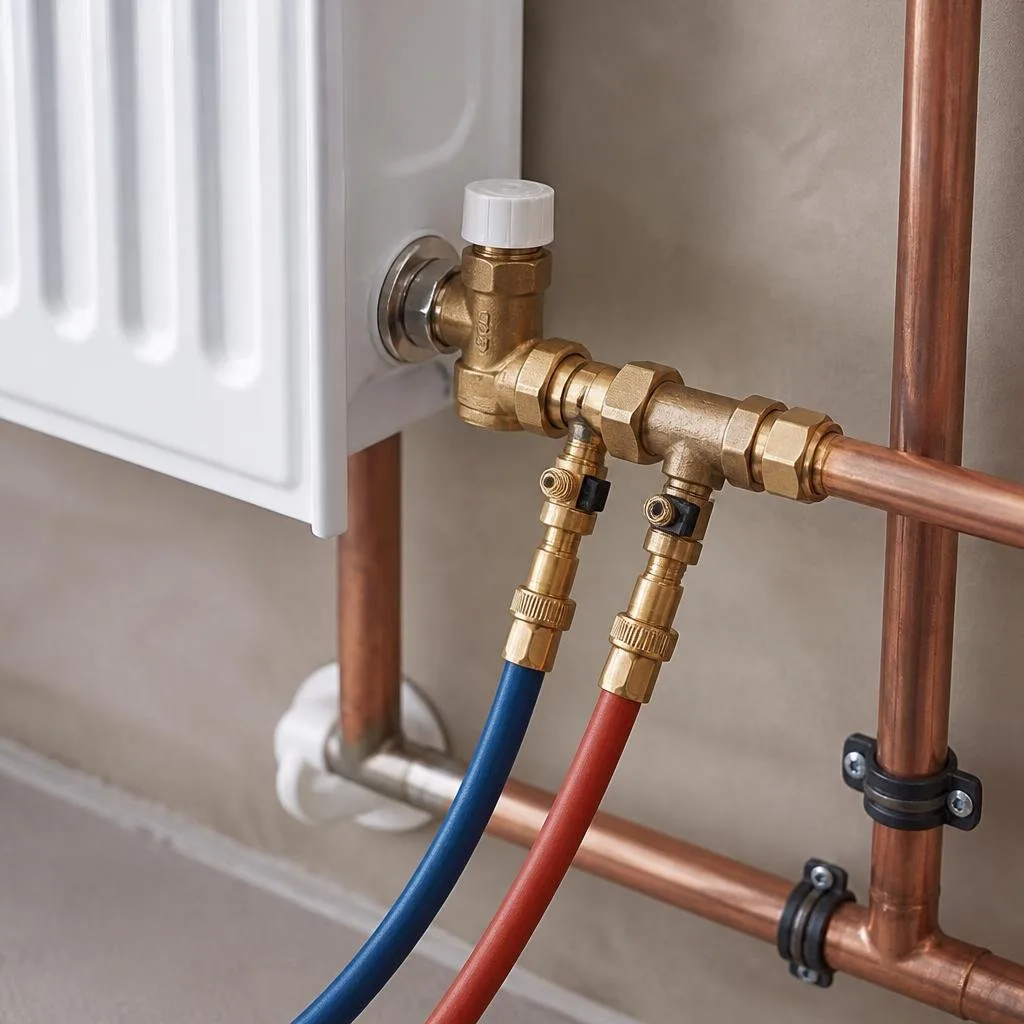

Bei der Umsetzung werden vorhandene Thermostatventile voreingestellt oder passende selbstregulierende Ventile eingebaut. Zusätzlich werden die Heizungspumpe und die Heizkurve angepasst. Eine Funktionsprüfung und die Dokumentation der Einstellwerte schließen den Abgleich ab.
| Schritt | Was dabei geschieht |
|---|---|
| Bestandsaufnahme | Heizkörper, Rohrleitungen und Anlagentechnik werden erfasst. |
| Heizlastberechnung | Der Wärmebedarf wird je nach Verfahren mit Pauschalwerten oder raumweise ermittelt. |
| Durchfluss berechnen | Für jeden Heizkörper wird die benötigte Heizwassermenge bestimmt. |
| Einstellungen | Ventile, Pumpe und Heizkurve werden auf die Berechnung abgestimmt. |
| Prüfung und Dokumentation | Die Funktion wird geprüft und die Einstellwerte werden festgehalten. |
Profi-Tipp
Nennen Sie vor der Berechnung konkret, welche Räume nicht ausreichend warm werden und wo Strömungsgeräusche auftreten. So lassen sich die Beobachtungen den Heizkörpern und der berechneten Verteilung zuordnen.
Eine ausführliche Erklärung der Einstellungen finden Sie im Beitrag Hydraulischer Abgleich: Heizung effizient einstellen.
Was schreibt § 60c GModG beim Kesseltausch vor?
§ 60c GModG betrifft wassergeführte Heizungssysteme in Gebäuden mit mindestens sechs Wohnungen oder sonstigen selbständigen Nutzungseinheiten. Nach Einbau oder Aufstellung einer Heizungsanlage zum Zweck der Inbetriebnahme ist dort ein hydraulischer Abgleich vorgeschrieben. Für kleinere Gebäude beschreibt die Verbraucherzentrale den Abgleich unabhängig vom Baujahr als grundsätzlich sinnvoll.
Der gesetzlich beschriebene Abgleich umfasst mindestens eine raumweise Heizlastberechnung, die Prüfung und nötigenfalls Optimierung der Heizflächen für möglichst niedrige Vorlauftemperaturen sowie die Anpassung der Vorlauftemperaturregelung. Für die Heizlastberechnung nennt § 60c DIN EN 12831 Teil 1, Ausgabe September 2017, in Verbindung mit DIN/TS 12831 Teil 1, Ausgabe April 2020.
Das Gesetz verlangt Verfahren B nach der genannten ZVSHK-Fachregel oder ein gleichwertiges Verfahren. Die schriftliche Bestätigung umfasst Einstellungswerte, Gebäudeheizlast, eingestellte Leistung des Wärmeerzeugers, raumweise Heizlastberechnung, Auslegungstemperatur, Reglereinstellung und den Druck im Ausdehnungsgefäß. Sie ist dem Verantwortlichen mitzuteilen und einem Mieter auf Verlangen unverzüglich vorzulegen.
Wichtiger Hinweis
Ein Nachweis mit dem bloßen Vermerk „hydraulischer Abgleich durchgeführt“ enthält nicht automatisch die Berechnungen und Einzelwerte. Fragen Sie nach der vollständigen schriftlichen Bestätigung mit den gesetzlich genannten Angaben, wenn § 60c für Ihr Gebäude gilt.
Was ist der Unterschied zwischen Verfahren A und B?
Verfahren A arbeitet mit Pauschalwerten. Verfahren B erfordert eine detaillierte Gebäudeaufnahme und eine raumweise Heizlastberechnung. Dadurch ist Verfahren B aufwendiger; es bildet den Wärmebedarf der einzelnen Räume genauer ab. Für Gebäude, die unter § 60c fallen, nennt das Gesetz Verfahren B oder ein gleichwertiges Verfahren.
Die praktische Einstellung kann statisch oder dynamisch erfolgen. Beim statischen Abgleich werden die vorhandenen Thermostatventile passend voreingestellt. Beim dynamischen Abgleich kommen selbstregulierende Ventile zum Einsatz, die zum Wärmebedarf passen. Welches Vorgehen geeignet ist, hängt von der vorhandenen Heizungsanlage ab.
Für eine detaillierte Einordnung der Heizungsregelung können Sie auch den Beitrag Heizung effizient einstellen und Energie sparen lesen.
Welche Vorteile hat eine abgestimmte Heizungsanlage?
Bei passender Verteilung können alle Räume gleichmäßiger warm werden, Thermostatventile besser arbeiten und Strömungsgeräusche abnehmen. Die tatsächliche Wirkung hängt vom Gebäude und vom Zustand der Anlage ab. Wenn zuvor Räume zu kühl waren und nach dem Abgleich stärker beheizt werden, kann der Verbrauch trotz besserer Verteilung steigen.
Bei Brennwertkesseln sind niedrige Rücklauftemperaturen wichtig, damit die Technik ihre Effizienzvorteile nutzen kann. Wärmepumpen arbeiten besonders effizient mit niedrigen Vorlauftemperaturen. Der Abgleich kann dafür sorgen, dass Heizflächen und Regelung auf diese Betriebsweise abgestimmt werden.
Nach Änderungen am Gebäude, etwa einer Dämmung, neuen Fenstern oder ausgetauschten Heizkörpern, kann sich der Wärmebedarf verändern. Dann ist eine Anpassung des Abgleichs sinnvoll. Weitere Hinweise zu Heizungsgeräuschen finden Sie im Ratgeber zu Ursachen und Bauteilen bei Heizungsgeräuschen.
Welche Unterlagen sollten Sie erhalten und was können Sie selbst tun?
Die Dokumentation macht nachvollziehbar, wie die Anlage eingestellt wurde. Achten Sie auf die Heizlastberechnung, die Wärmeleistung der Heizkörper, die Ventileinstellung mit eindeutigem Heizkörperbezug, die Heizkurve, die Vorlauftemperatur und Pumpeneinstellung. Dazu kommen das Messprotokoll der Funktionsprüfung und, falls § 60c gilt, die gesetzlich aufgeführten Angaben.
Die Berechnung, Ventileinstellung, Pumpenanpassung und Änderung der Heizkurve übernimmt der Fachbetrieb. Sie können vorab Ihre Beobachtungen zu einzelnen Räumen festhalten und nach Abschluss die Unterlagen anfordern. Ändern Sie die dokumentierten Einstellwerte nicht eigenständig; die Aufzeichnungen ermöglichen es, die ursprünglichen Einstellungen bei späteren Änderungen der Anlage nachzuvollziehen.
Ein hydraulischer Abgleich ist damit ein konkreter Bestandteil der Abstimmung beim Kesseltausch. Er verbindet den berechneten Wärmebedarf der Räume mit Heizkörpern, Ventilen, Pumpe und Regelung und schafft dokumentierte Ausgangswerte für den Betrieb der Heizungsanlage.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Hydraulischer Abgleich: Ablauf und Material
- Anspruchsvoll
- 1–2 Tage
- 4 Materialien
Häufige Fragen
Muss beim Kesseltausch immer ein hydraulischer Abgleich erfolgen?
§ 60c GModG schreibt den Abgleich nach Einbau oder Aufstellung einer Heizungsanlage für wassergeführte Heizungssysteme in Gebäuden mit mindestens sechs Wohnungen oder selbständigen Nutzungseinheiten vor. Für Gebäude ohne diese Voraussetzung beschreibt die Verbraucherzentrale den Abgleich unabhängig vom Baujahr als grundsätzlich sinnvoll.
Was wird beim hydraulischen Abgleich berechnet?
Die Berechnung ermittelt den Wärmebedarf der Räume und die dafür nötige Heizwassermenge an jedem Heizkörper. Darauf werden Ventilvoreinstellungen, Pumpenleistung und Heizkurve abgestimmt. Bei Verfahren B erfolgt eine detaillierte raumweise Heizlastberechnung; die Funktionsprüfung und Dokumentation schließen den Ablauf ab.
Was ist der Unterschied zwischen Verfahren A und Verfahren B?
Verfahren A verwendet Pauschalwerte. Verfahren B umfasst eine detaillierte Gebäudeaufnahme und eine raumweise Heizlastberechnung. Es benötigt mehr Aufwand und bildet den Wärmebedarf je Raum ab. § 60c GModG nennt für die dort erfassten Gebäude Verfahren B oder ein gleichwertiges Verfahren.
Kann ich den hydraulischen Abgleich selbst durchführen?
Die Verbraucherzentrale beschreibt den hydraulischen Abgleich als Arbeit, die ein Fachbetrieb durchführen muss. Als Betreiber können Sie vorab auffällige Räume und Geräusche benennen und anschließend die vollständige Dokumentation anfordern. Ventilvoreinstellungen, Pumpenwerte und Heizkurve gehören zur fachlichen Berechnung und Einstellung.
Welche Vorteile kann der hydraulische Abgleich bringen?
Eine passend verteilte Heizwassermenge kann Räume gleichmäßiger erwärmen, Strömungsgeräusche verringern und Thermostatventile besser arbeiten lassen. Bei Brennwertkesseln sind niedrige Rücklauftemperaturen wichtig, bei Wärmepumpen niedrige Vorlauftemperaturen. Wie stark sich Komfort und Verbrauch verändern, hängt von Gebäude und Anlage ab.
