Heizungswasser pH-Wert: Korrosion am Wärmetauscher
Welche Bauteile und Betriebsgrenzen Vaillant für den Schutz des Speichers beschreibt.

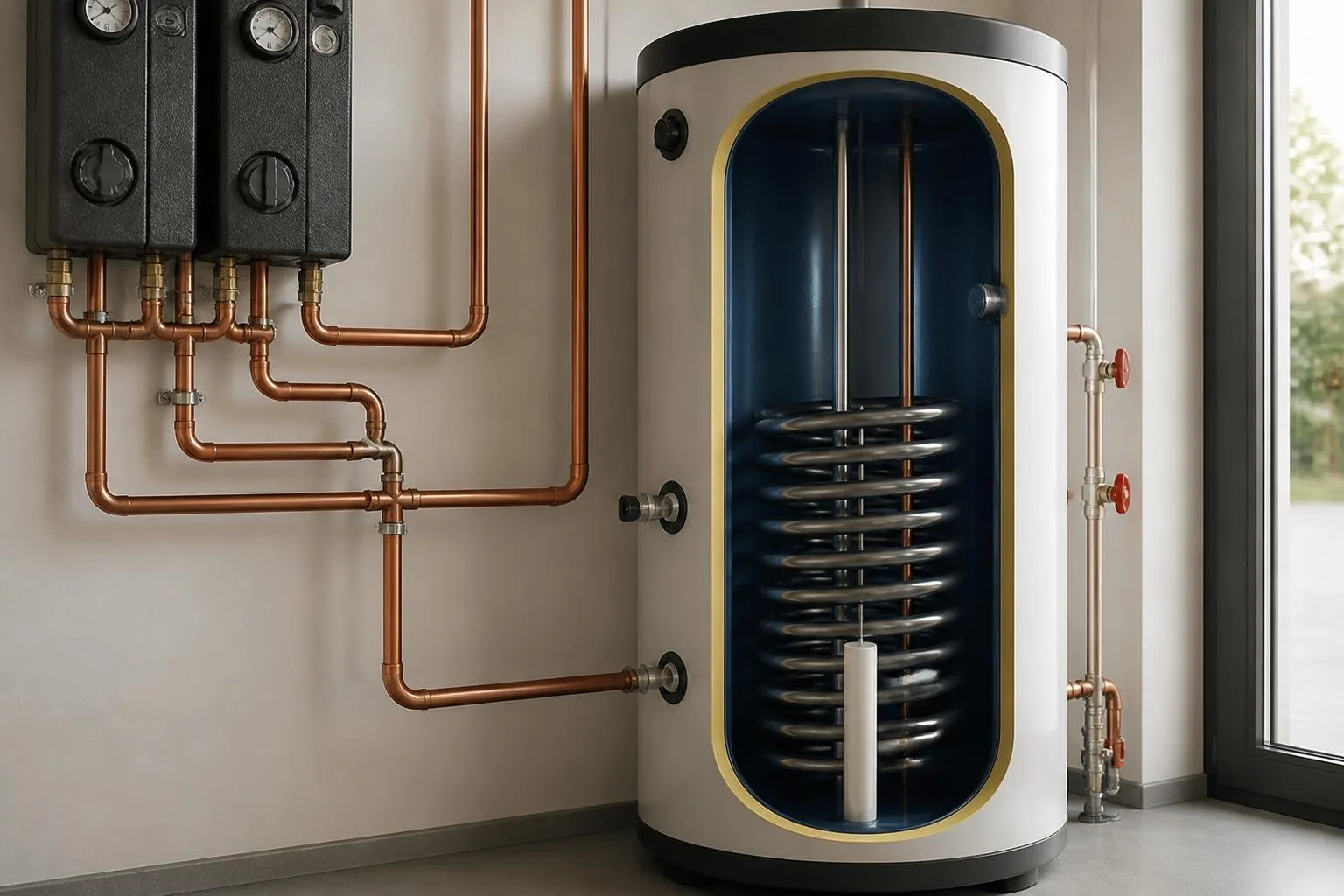

Kurz erklärt: Beim Vaillant uniSTOR übertragen Rohrschlangen die Wärme; der Speicherbehälter besteht aus emailliertem Stahl und hat zusätzlich eine Schutzanode. Für den Wärmetauscher nennt Vaillant je nach Modell Heizfläche und Heizwasserinhalt sowie maximal 10 bar Heizungsbetriebsdruck. Diese Angaben beschreiben den Aufbau und die Betriebsgrenzen der Speicherreihe.
Der pH-Wert von Heizungswasser ist ein wichtiger Suchbegriff, wenn es um Korrosion und den Wärmetauscher geht. Die Geräteunterlagen zum Vaillant uniSTOR beschreiben dazu den Speicheraufbau, eine Schutzanode und konkrete Betriebswerte.
Sicherheit geht vor
Vaillant nennt für den Heizkreis des Speichers bis zu 10 bar Betriebsdruck und bis zu 110 °C Heizwasservorlauftemperatur. Beim Öffnen oder Lösen einer wasserführenden Verbindung können Druck und heißes Wasser zu Verletzungen führen. Arbeiten am Heizkreis, an der Trinkwasser-Installation und am geöffneten Gerät übernimmt der Fachbetrieb.
Wie schützt der uniSTOR den Speicher vor Korrosion?
Die Installations- und Wartungsanleitung beschreibt den Speicherbehälter als emaillierten Stahlbehälter. Im Inneren sitzen Rohrschlangen, die Wärme übertragen. Als zusätzlichen Korrosionsschutz nennt Vaillant eine Schutzanode.
Die Angaben unterscheiden damit zwischen Behälter und Wärmeübertragung: Die Rohrschlangen übertragen Wärme, während die Schutzanode als zusätzlicher Korrosionsschutz des Speichers aufgeführt ist. Die Anleitung zum uniSTOR VIH R nennt diese Bauteile auf Seite 10.
Auch die Bedienungs- und Installationsanleitung für den geschlossenen Warmwasser-Kleinspeicher SHU 10 SL, SH 10 SL und SH 15 SL beschreibt einen emaillierten Stahl-Innenbehälter mit Schutzanode. Dort heißt es: „Die Schutzanode schützt den Innenbehälter vor Korrosion.“
„Die Schutzanode schützt den Innenbehälter vor Korrosion.“
Welche Aufgabe hat der Wärmetauscher im Speicher?
Im uniSTOR besteht der Wärmetauscher aus Rohrschlangen im Speicher. Vaillant führt für die Modelle VIH R 120/6, 150/6 und 200/6 jeweils die Heizfläche und den Heizwasserinhalt des Wärmetauschers auf. Die Werte unterscheiden sich nach Modell und sollten deshalb zusammen mit der genauen Typbezeichnung betrachtet werden.
| Modell | Heizfläche des Wärmetauschers | Heizwasser im Wärmetauscher |
|---|---|---|
| VIH R 120/6 | 0,7 m² | 4,8 l |
| VIH R 150/6 | 0,9 m² | 5,7 l |
| VIH R 200/6 | 1,0 m² | 6,8 l |
Profi-Tipp
Ordnen Sie technische Angaben zuerst der passenden Typbezeichnung zu. Beim VIH R 150/6 nennt Vaillant beispielsweise 0,9 m² Heizfläche und 5,7 l Heizwasser im Wärmetauscher. Diese Zuordnung verhindert, dass Sie Werte des 120/6- oder 200/6-Modells auf den Speicher übertragen.
Welche Betriebsgrenzen gelten für das Heizungswasser?
Für alle drei aufgeführten VIH-R-Modelle nennt Vaillant einen maximalen Heizungsbetriebsdruck von 1 MPa, also 10 bar. Die maximale Heizwasservorlauftemperatur beträgt laut Tabelle 110 °C. Das sind gerätebezogene Höchstwerte aus der Anleitung, keine allgemeine Einstellungsempfehlung für jede Heizungsanlage.
Die Anleitung nennt eine Ausnahme bei Geräten mit Anzeige für die Magnesium-Schutzanode: Für diese beträgt die maximale Heizwasservorlauftemperatur 100 °C. Bei der Zuordnung zählt deshalb neben dem Speichermodell auch die genannte Ausstattung.
Wichtiger Hinweis
Übertragen Sie die Höchstwerte der uniSTOR-Tabelle nicht ungeprüft auf einen anderen Speicher oder Wärmeerzeuger. Die Druck- und Temperaturangaben auf Seite 29 beziehen sich auf die Modelle VIH R 120/6, 150/6 und 200/6.
Was ist bei einer Fremdstromanode zu beachten?
Für Geräte mit Fremdstromanode weist Vaillant darauf hin, dass der Korrosionsschutz bei gefülltem Speicher nicht gewährleistet ist, wenn die Anode außer Betrieb ist. Die Anleitung fordert deshalb, die Fremdstromanode bei gefülltem Speicher immer in Betrieb zu halten.
Zum Anschluss nennt das Dokument zwei Schritte: Das Anodenkabel wird mit der Fremdstromanode und anschließend mit dem Netzteil verbunden. Vaillant hebt außerdem die richtige Polung hervor. Den elektrischen Anschluss und Arbeiten am Gerät übernimmt der Fachbetrieb.
Welche Filtereinsätze passen zu den aufgeführten Schutzfiltern?
Im Sortiment sind Filtereinsätze für konkret bezeichnete Filtergeräte aufgeführt. Die Produktbeschreibungen ordnen den JUDO-Kerzeneinsatz dem Schutzfilter HELVETIA und die Grünbeck-Filterkerzen den Geräten Geno FS 1" und Geno Kombi FSV zu.
Der weitere Grünbeck-Artikel ist als Ersatzfilterkerze für Geno Größe 1 ohne Schutzglocke mit 80 µm bezeichnet. Diese Angaben benennen die jeweiligen Filtergeräte und Ausführungen.
Weitere Ratgeber erklären die Themen Heizungswasser aufbereiten: Welche Behandlung ist nötig? und Heizungswasser enthärten oder entsalzen?.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Heizungswasser prüfen: pH-Wert, Härte und Aussehen
- Mittel
- 30–60 Min.
- 3 Materialien
Häufige Fragen
Welche Bauteile nennt Vaillant zum Korrosionsschutz des Speichers?
Vaillant beschreibt den Speicherbehälter des uniSTOR als emaillierten Stahlbehälter und nennt eine Schutzanode als zusätzlichen Korrosionsschutz. Im Inneren liegen die Rohrschlangen, die Wärme übertragen. Die Angaben beziehen sich auf den beschriebenen Speicheraufbau der uniSTOR-Reihe.
Wie groß ist die Heizfläche beim uniSTOR VIH R 150/6?
Für den VIH R 150/6 gibt Vaillant eine Heizfläche des Wärmetauschers von 0,9 m² an. Der Heizwasserinhalt des Wärmetauschers beträgt bei diesem Modell 5,7 l. Die Werte stehen in der Tabelle gemeinsam mit den Angaben für VIH R 120/6 und 200/6.
Welchen maximalen Heizungsbetriebsdruck nennt Vaillant?
Für die Modelle VIH R 120/6, 150/6 und 200/6 nennt Vaillant einen maximalen Heizungsbetriebsdruck von 1 MPa, entsprechend 10 bar. Der Wert steht in den technischen Daten der Installations- und Wartungsanleitung. Er gilt für die aufgeführten Speicher und ist keine allgemeine Anlagenangabe.
Was gilt, wenn eine Fremdstromanode außer Betrieb ist?
Laut Vaillant ist der Korrosionsschutz bei gefülltem Speicher nicht gewährleistet, wenn die Fremdstromanode außer Betrieb ist. Die Anleitung fordert, sie bei gefülltem Speicher in Betrieb zu halten. Für den Anschluss nennt sie die Verbindung des Anodenkabels mit Anode und Netzteil sowie die richtige Polung.
Für welche Geräte sind die aufgeführten Grünbeck-Filterkerzen bezeichnet?
Die Produktbeschreibung der Filterkerzen mit Schutzglocke nennt Geno FS 1" und Geno Kombi FSV. Ein weiterer Artikel ist als Ersatzfilterkerze für Geno Größe 1 ohne Schutzglocke mit 80 µm bezeichnet. Prüfen Sie die Gerätebezeichnung, bevor Sie einen Filtereinsatz zuordnen.
