Heizung sicher nachfüllen: Druck und Füllarmatur

Ein zu niedriger Fülldruck kann dazu führen, dass eine Heizungsanlage nicht richtig arbeitet oder das Gerät abschaltet. Wie Sie den Druck prüfen und bei einer Vaillant ecoTEC plus nachfüllen, steht in der Betreiberanleitung.

Die folgenden Druckwerte und Schritte gelten für die dort beschriebenen Modelle. Prüfen Sie bei anderen Geräten deren eigene Anleitung.

Welcher Heizungsdruck ist beim Befüllen richtig?

Bei einer kalten Heizungsanlage soll der Fülldruck der Vaillant ecoTEC plus zwischen 0,1 und 0,2 MPa liegen. Das entspricht 1,0 bis 2,0 bar. Die Betriebsanleitung nennt diesen Bereich als Voraussetzung für den einwandfreien Betrieb und zeigt ihn auch über zwei gestrichelte Linien in der Balkenanzeige an.

Den aktuellen Wert sowie den minimalen und maximalen Fülldruck rufen Sie laut Anleitung auf, indem Sie zweimal die entsprechende Taste drücken. Bei Anlagen über mehrere Stockwerke kann ein höherer Druck erforderlich sein. Fragen Sie dazu den Fachhandwerker, statt den Wert eigenständig zu erhöhen.

Wann sollten Sie die Heizung nachfüllen?

Prüfen Sie den angezeigten Druck, wenn die Anlage eine entsprechende Meldung zeigt oder die Heizung nicht wie gewohnt arbeitet. Bei der ecoTEC plus nennt die Betriebsanleitung einen Fülldruck unter 0,8 bar als Anlass zum Befüllen. Fällt der Druck unter 0,5 bar, schaltet das Gerät ab und zeigt den Fehler F.22 zusammen mit dem aktuellen Druck an.

Nach dem Entlüften kann erneutes Nachfüllen nötig sein. Deshalb gehört die Druckkontrolle nach dem Entlüften zum Ablauf. Wenn der Druck wiederholt sinkt oder sich die Anlage nicht dauerhaft im vorgesehenen Bereich halten lässt, lassen Sie die Ursache durch einen Fachhandwerker prüfen.

Gluckernde Heizkörper können auf Luft im Heizsystem hinweisen. Lesen Sie dazu auch Heizung gluckert: Luft erkennen und richtig entlüften. Weitere Hinweise finden Sie in den Ratgebern Heizung entlüften: So werden Heizkörper wieder warm und Heizungswasser aufbereiten: Welche Behandlung ist nötig?.

Wie füllen Sie eine Vaillant ecoTEC plus nach?

Die Betriebsanleitung beschreibt das Befüllen als Betreiberhandlung. Voraussetzung ist, dass Ihnen der Fachhandwerker zuvor gezeigt hat, wo sich der Füllhahn befindet und wie Sie ihn mit der Heizwasserversorgung verbinden. Halten Sie sich bei einem anderen Gerät an dessen Anleitung.

1. Fragen Sie den Fachhandwerker nach Lage und Handhabung des Füllhahns, falls Ihnen diese nicht bereits erklärt wurden.
2. Verbinden Sie den Füllhahn mit der Heizwasserversorgung, wie der Fachhandwerker es Ihnen gezeigt hat.
3. Öffnen Sie alle Heizkörperventile, also die Thermostatventile der Anlage.
4. Öffnen Sie die Heizwasserversorgung.
5. Drehen Sie den Füllhahn langsam auf. Füllen Sie so lange nach, bis der erforderliche Druck erreicht ist.
6. Schließen Sie die Heizwasserversorgung und entlüften Sie alle Heizkörper.
7. Prüfen Sie den Druck am Display. Füllen Sie bei Bedarf nochmals nach und schließen Sie anschließend den Füllhahn.
8. Kehren Sie zur Grundanzeige zurück. Ist ausreichend Heizwasser nachgefüllt, erlischt die entsprechende Anzeige laut Anleitung nach 20 Sekunden von selbst.

Beim Entlüften und Nachfüllen kann sich der angezeigte Druck verändern. Kontrollieren Sie ihn deshalb nach dem Entlüften erneut, bevor Sie den Vorgang beenden.

„Nachfüllen endet erst nach dem Entlüften und der erneuten Druckkontrolle.“

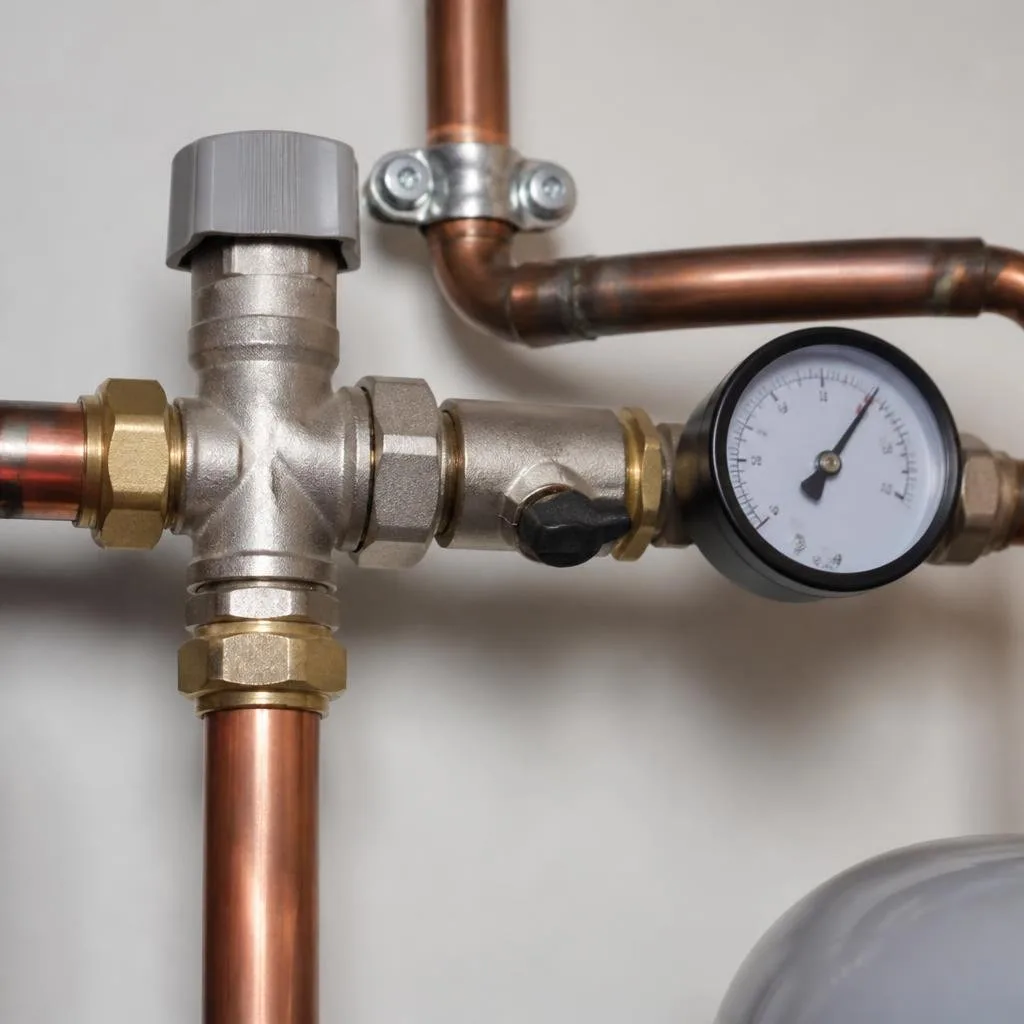

Wie stellen Sie eine Füllarmatur ein?

Eine Füllarmatur kann eine Einstellanzeige haben, doch ihre Vorgabe ersetzt nicht die Druckwerte der konkreten Heizungsanlage. Die Resideo Füllarmatur VF 06 ist laut Produktbeschreibung werkseitig auf 1,5 bar eingestellt. Dieser Wert liegt innerhalb des genannten Kaltbereichs der ecoTEC plus, ist aber nicht automatisch der passende Sollwert für jede Anlage.

Die VF 06 hat eine Absperrung, einen Manometeranschluss R 1/4 und einen Rückflussverhinderer. Laut Produktbeschreibung ist sie für Flüssigkeiten der Kategorie 2 nach DIN EN 1717 geeignet. Verändern Sie die Einstellung nicht nach Gefühl. Lassen Sie den passenden Anlagenwert und die Einstellung vom Fachbetrieb abstimmen.

Wenn Sie eine Füllarmatur für eine Heizungswasseraufbereitung betrachten, ist im Sortiment eine Füllcombi BA A24 mit Anschluss DN 15 aufgeführt.

Prüfen Sie bei der Auswahl die angegebene Anschlussgröße und den vorgesehenen Anwendungsbereich. Für die konkrete Auslegung und den Anschluss ist der Fachbetrieb zuständig.

Eine Kesselsicherungsgruppe kann zusätzlich ein Manometer zur Druckanzeige enthalten. Die Afriso KSG ist für bis zu 50 kW beschrieben und enthält ein Heizungsmanometer mit Anzeigebereich 0 bis 4 bar sowie ein Sicherheitsventil mit 3 bar Ansprechdruck. Der Ansprechdruck des Sicherheitsventils ist kein Fülldruck-Sollwert.

Vergleichen Sie bei einer solchen Gruppe Anschluss, Leistungsbereich und Anzeige mit den Angaben Ihrer Anlage. Die Bauteile sind kein Ersatz für das langsame Befüllen und die anschließende Kontrolle am Gerät.

Die Resideo Füllarmatur VF 06 hat eine Einstellanzeige und ist laut Produktbeschreibung werkseitig auf 1,5 bar voreingestellt.

Ein werkseitig eingestellter Wert macht die Prüfung am Heizgerät nicht überflüssig. Nutzen Sie für das Befüllen die Druckanzeige der Anlage und deren Herstellerangaben.

Welche Fehler sollten Sie beim Nachfüllen vermeiden?

Verwenden Sie nur geeignetes Heizwasser. Die Betriebsanleitung warnt vor stark kalkhaltigem, stark korrosivem oder mit Chemikalien versetztem Wasser: Es kann Dichtungen und Membranen schädigen, wasserführende Bauteile verstopfen und Geräusche verursachen.

Öffnen Sie den Füllhahn langsam und schließen Sie nach Erreichen des erforderlichen Drucks zuerst die Heizwasserversorgung. Entlüften Sie danach die Heizkörper und prüfen Sie den Druck erneut. Ein häufiger Fehler ist, nur den Wert vor dem Entlüften zu beachten.

Übertragen Sie weder den werkseitigen Einstellwert einer Füllarmatur noch den Ansprechdruck eines Sicherheitsventils ungeprüft auf Ihre Anlage. Bei der ecoTEC plus gilt für den kalten Zustand der in der Betriebsanleitung genannte Bereich. Bei mehrgeschossigen Anlagen kann der nötige Wert höher liegen.
