Heizkörper montieren: Ventil, Anschluss und Thermostat
So prüfen Sie den Ventiltyp, ordnen den Anschluss ein und montieren einen passenden Thermostatkopf nach Herstelleranleitung.
Kurz erklärt: Beim Heizkörper montieren müssen Rohranschluss, Ventiltyp und Thermostat zusammenpassen. Den Rohranschluss und den Ventilkörper sollte der Fachbetrieb übernehmen. Einen Thermostatkopf oder elektronischen Heizkörperregler dürfen Sie nach der passenden Herstelleranleitung selbst montieren, wenn sie diese Arbeit ausdrücklich beschreibt. Beim FRITZ!DECT 302 wird der Kopf nur handfest befestigt; ein passender Adapter ist nötig, falls das Ventil nicht kompatibel ist.
Beim Heizkörper montieren kommt es darauf an, ob Sie einen kompletten Heizkörper samt Rohranschluss installieren oder nur den Thermostatkopf tauschen. Ventiltyp und Anschluss müssen zum Heizkörper und zum Thermostat passen.
Sicherheit geht vor
Beim Lösen von Ventilkörpern oder Rohranschlüssen kann Heizungswasser austreten. Heißes Wasser kann zu Verbrühungen führen; austretendes Wasser kann Schäden verursachen. Öffnen Sie den Heizkreis nicht selbst. Den Anschluss an Vorlauf und Rücklauf sowie Arbeiten am Ventilkörper übernimmt der Fachbetrieb. Laut AVM tritt beim bloßen Entfernen des Thermostats am beschriebenen FRITZ!DECT 302 kein Wasser aus.
Was bedeutet Heizkörper montieren?
Ein kompletter Heizkörper wird mit Vorlauf und Rücklauf an die Heizungsrohre angeschlossen. Die Bedienungsanleitung des RTW-RA zeigt für einen Heizkörper mit Anschluss von unten ein Ventilgehäuse an den Rohrleitungen und Messingeinsätze am Heizkörper. Diese Montage betrifft den Heizkreis.

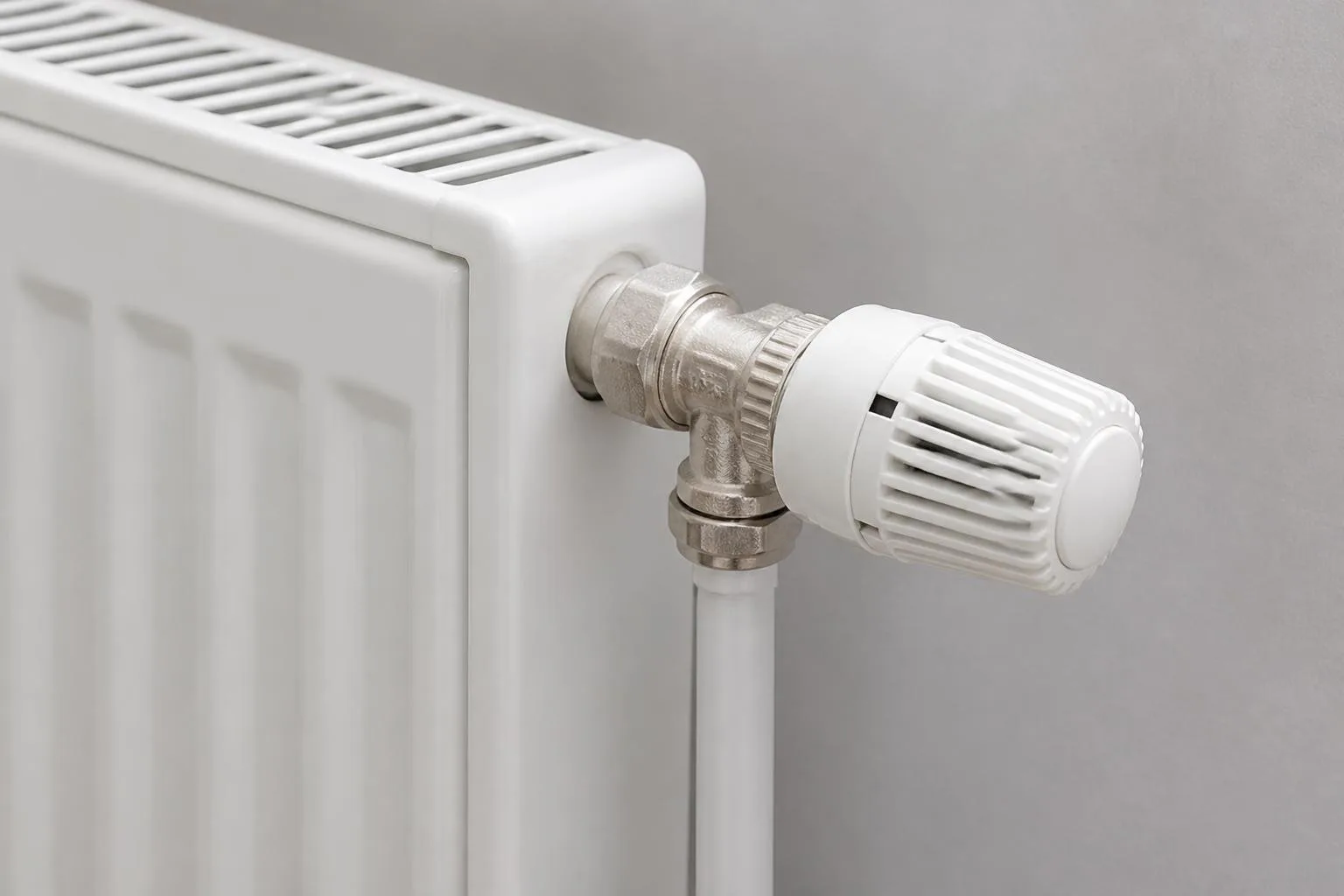

Der Thermostatkopf sitzt auf dem Heizkörperventil. Er erfasst die Temperatur in seiner Umgebung und regelt den Wasserdurchfluss durch den Heizkörper. Ein Thermostatkopf kann deshalb nur passen und regeln, wenn seine Befestigung zum vorhandenen Ventil passt.
Das Heizkörperventil und seine Funktion erklären wir im Beitrag Heizungsventil: Funktion und passende Ersatzteile. Die Unterschiede zwischen Ventil und Thermostatkopf finden Sie unter Thermostatkopf oder Thermostatventil.

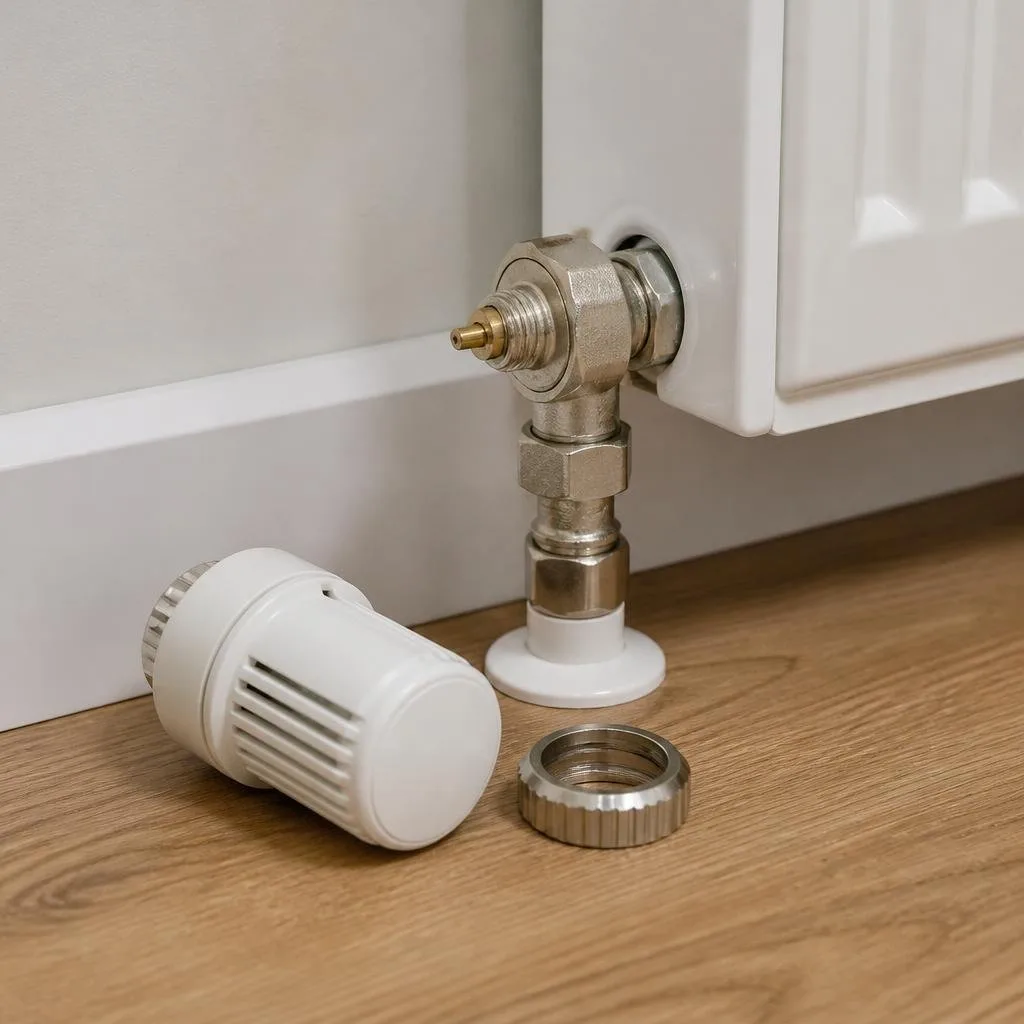

Welcher Anschluss und welches Ventil passen?
Prüfen Sie vor der Auswahl, welcher Ventiltyp am Heizkörper sitzt. Die Danfoss-Eco-Anleitung unterscheidet Adapter für RA-, RAV-, RAVL- und RTD-Ventile sowie für M30-x-1,5- und M28-Ventile. Für M28 nennt sie unter anderem MMA, Herz, COMAP und Orkli; außerdem führt sie Adapter für Caleffi und Giacomini auf.
Auch mechanische Thermostatfühler haben unterschiedliche Ventilaufnahmen. Laut RTW-RA-Anleitung passt RTW-RA auf Danfoss-Ventile. RTW-K ist dort für Honeywell, Heimeier und Oventrop aufgeführt.
| Bauteil oder Modell | Angabe zur Kompatibilität |
|---|---|
| Danfoss Eco | Adapterfamilien für RA, RAV, RAVL, RTD, M30 x 1,5, M28 sowie Caleffi und Giacomini |
| RTW-RA | Laut Bedienungsanleitung für Danfoss-Ventile |
| RTW-K | Laut Bedienungsanleitung für Honeywell-, Heimeier- und Oventrop-Ventile |
| FRITZ!DECT 302 | Bei fehlender Anschlusskompatibilität ist ein passender Adapter vorgesehen |
Die Danfoss-Eco-Anleitung verweist für die Adapterwahl auf die beiliegende Adapter-Anleitung. Sie nennt außerdem einen QR-Code für eine Video-Anleitung. Verlassen Sie sich bei der Auswahl auf die Angaben zum konkreten Ventil und Thermostat.
Profi-Tipp
Ermitteln Sie zuerst den Ventiltyp und wählen Sie danach den Adapter. Die Adapterübersicht von Danfoss führt mehrere Ventilfamilien getrennt auf. Ein Adapter, der für ein anderes Ventil gedacht ist, löst eine fehlende Passung nicht.
Darf ich den Thermostat selbst montieren?
Ja, wenn die Herstelleranleitung den Reglertausch beschreibt. AVM erlaubt beim FRITZ!DECT 302, das alte Thermostat zu entfernen und den neuen Regler am Heizkörper zu montieren. Laut Anleitung kann beim Entfernen des Thermostats kein Wasser austreten.
- Entfernen Sie das bisherige Thermostat.
- Montieren Sie bei Bedarf den passenden Adapter.
- Setzen Sie den FRITZ!DECT 302 auf und ziehen Sie die Überwurfmutter nur handfest an.
„Ziehen Sie FRITZ!DECT 302 mit der Überwurfmutter nur handfest an.“
Die Bedienungsanleitung des RTW-RA beschreibt ebenfalls das Aufsetzen des Thermostatfühlers auf das passende Ventil. Sie nennt für den Fühler eine bestimmte Ausrichtung der Skala, je nachdem, ob er horizontal oder vertikal montiert ist.
Wie wird der Thermostatkopf am Ventil befestigt?
Beim RTW-RA stellen Sie den Fühler vor dem Aufsetzen auf Stufe 5. Drehen Sie die Überwurfmutter so, dass sie zunächst noch etwas Abstand zum Fühlergehäuse hat, drücken Sie den Fühler fest auf das Ventil und ziehen Sie die Mutter von Hand im Uhrzeigersinn an.
Bei horizontaler Montage zeigt die Skala nach oben, bei vertikaler Montage nach vorn. Zum Abnehmen stellen Sie den Fühler ebenfalls auf die maximale Position 5 und lösen die Verriegelung, indem Sie die Überwurfmutter gegen den Uhrzeigersinn drehen.
Wichtiger Hinweis
Zu festes Anziehen kann laut AVM das Gewinde der Überwurfmutter und des Heizkörpers beschädigen. Ziehen Sie den FRITZ!DECT 302 deshalb nur handfest an.
Wie Sie einen Thermostatkopf passend zum Ventil wechseln, beschreibt auch der Ratgeber Thermostatkopf wechseln.
Warum wird der Heizkörper trotz Thermostat nicht warm?
Beim FRITZ!DECT 302 nennt AVM ein Ventil, das nicht öffnet, als mögliche Ursache. Die Anleitung sieht vor, den Regler abzunehmen und den Ventilstift mehrmals von Hand einzudrücken. Bei Fehler E3 ist laut AVM die Ventilbewegung blockiert; auch dann beschreibt die Anleitung diesen Schritt.
Wird der Heizkörper nicht kalt, kann das Ventil laut AVM nicht vollständig schließen. Die Anleitung nennt eine Ventilanpassung und ebenfalls das mehrmalige Eindrücken des Ventilstifts; in Ausnahmefällen kann ein Ventilwechsel erforderlich sein. Bei Fehler E1 sollen Sie die Montage prüfen. Bei Fehler E2 verweist AVM an den Support.
Ein Thermostat muss die Raumtemperatur erfassen können. Decken Sie den Fühler nicht mit dicken Vorhängen oder Möbeln ab, wie die RTW-RA-Anleitung empfiehlt. Eine höhere Einstellung erwärmt den Raum nicht schneller; laut Anleitung hängt die Aufwärmgeschwindigkeit unter anderem von Kesselgröße und -einstellung sowie der Heizkörpergröße ab.
Weitere Ursachen und passende Ersatzteile ordnet der Beitrag Heizkörper wird nicht warm ein.
Welche Teile kommen für den Austausch infrage?
Für Heizkörper gibt es unterschiedliche Teile für die Bedienung am Ventil. Eine Handregulierkappe ist eine manuelle Bedienmöglichkeit für ein Thermostat-Ventilunterteil.
Der Heimeier Thermostat-Kopf Halo-B ist laut Produktbezeichnung für einen Sollwertbereich von 8 bis 26 °C angegeben. Prüfen Sie vor der Zuordnung die Aufnahme am vorhandenen Ventil.
Der Oventrop Uni LHB ist als Thermostatkopf im Behördenmodell bezeichnet. Auch hier muss die Ventilaufnahme zum vorhandenen Ventil passen.
Zusätzlicher Rat
Beim Danfoss Eco gehören zwei AA-Batterien hinein; wiederaufladbare Batterien dürfen laut Anleitung nicht verwendet werden. Nach einem Batteriewechsel gehen Zeit- und Datumseinstellungen verloren. Eine erneute Verbindung mit einem Smartphone stellt sie laut Anleitung wieder her.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Smartes Heizkörperthermostat nachrüsten
- Leicht
- 15–60 Min.
- 2 Materialien
Thermostatkopf tauschen
- Leicht
- 10–20 Min.
- 2 Materialien
Häufige Fragen
Kann ich einen Heizkörperthermostat selbst montieren?
Einen Thermostatkopf oder den FRITZ!DECT 302 dürfen Sie nach der jeweiligen Herstelleranleitung selbst montieren, wenn diese den Reglertausch beschreibt. AVM erklärt, dass beim Entfernen des alten Thermostats kein Wasser austritt. Den FRITZ!DECT 302 befestigen Sie laut Anleitung nur handfest. Rohranschluss und Ventilkörper übernimmt der Fachbetrieb.
Muss ich beim Abnehmen des Thermostatkopfs Wasser ablassen?
Laut AVM kann beim Entfernen des Thermostats am beschriebenen FRITZ!DECT 302 kein Wasser austreten. Diese Angabe bezieht sich auf das Abnehmen des Thermostats, nicht auf das Öffnen des Ventilkörpers oder das Lösen eines Rohranschlusses. Arbeiten am Heizkreis übernimmt der Fachbetrieb.
Wie finde ich den richtigen Adapter für mein Heizkörperventil?
Bestimmen Sie zuerst den Ventiltyp und gleichen Sie ihn mit der Adapterübersicht des Thermostats ab. Die Danfoss-Eco-Anleitung führt unter anderem Adapter für RA, RAV, RAVL, RTD, M30 x 1,5 und M28 auf. Für die Auswahl verweist sie auf die beiliegende Adapter-Anleitung und eine Video-Anleitung per QR-Code.
Wird der Raum schneller warm, wenn ich den Thermostat höher stelle?
Nein. Laut RTW-RA-Anleitung sorgt eine höhere Einstellung nicht dafür, dass sich der Raum schneller erwärmt. Die Aufwärmgeschwindigkeit hängt unter anderem von der Kesselgröße und ihrer Einstellung sowie von der Heizkörpergröße ab. Der Thermostat regelt den Wasserdurchfluss passend zum Wärmebedarf.
Was kann ich tun, wenn der Heizkörper trotz Regler kalt bleibt?
Für den FRITZ!DECT 302 nennt AVM ein Ventil, das nicht öffnet, als mögliche Ursache. Die Anleitung erlaubt, den Regler abzunehmen und den Ventilstift mehrmals von Hand einzudrücken. Bei Fehler E1 prüfen Sie die Montage; bei E2 verweist AVM an den Support. Bleibt das Ventil blockiert, gehört der Ventilwechsel in Fachhände.
