Antennendose für TV und Radio tauschen
Lose oder defekte Antennendose ersetzen und den richtigen Dosentyp für Kabel-TV oder Satellit wählen.
- SchwierigkeitMittel
- Dauer20–60 Min.
- AusführungFür geübte Heimwerker
- Sofort bestellbar0 von 1 Positionen
Flackert das Fernsehbild, fallen Sender aus oder sitzt die Antennendose lose in der Wand, lohnt ein Tausch. Wichtig ist der passende Typ: Am Ende einer Leitung sitzt eine Einzel- oder Enddose, in Kabelnetzen mit mehreren Räumen oft Durchgangsdosen, die das Signal weiterreichen. Bei Satellitenempfang muss die Dose für Satellitenfrequenzen und die Versorgung des LNB geeignet sein. Dieses Projekt erklärt Auswahl, das Vorbereiten des Koaxialkabels und die Montage. Antennendosen führen keine Netzspannung, sitzen aber oft neben Steckdosen – das gilt es zu beachten.
Materialliste
Wir haben je Position den passenden Artikel vorausgewählt – bevorzugt sofort lieferbare Ware aus unserem Lager. Unter „Alternativen“ können Sie tauschen.
Benötigtes Material
Antennendose TV/Radio bzw. TV/Radio/SATHager WS256 45x45mm AntennendoseDerzeit nicht bestellbar – bitte Alternative wählenEinzel-, Durchgangs- oder Enddose nach Bestand wählen; für SAT-Empfang eine SAT-taugliche Dose.31,04 €
Optional Nicht vorausgewählt – je nach Situation sinnvoll.
Antennen-AnschlusskabelKathrein Anschlusskabel ETH 1500 1,5mDerzeit nicht bestellbar – bitte Alternative wählen10,03 €
Werkzeug Nur falls nicht vorhanden – nicht vorausgewählt.

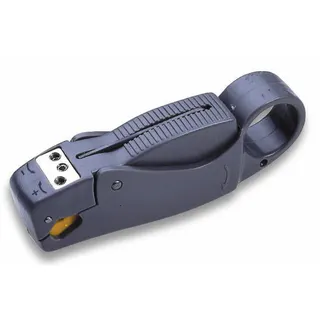

Abmantelwerkzeug für KoaxialkabelCimco Koax-Abisolierwerkzeug 120098 120098Derzeit nicht bestellbar – bitte Alternative wählen34,35 €
Außerdem bereitlegen
- Schraubendreher
- Seitenschneider
- Kabelmesser
- Taschenlampe
Schritt für Schritt
Bestand prüfen
Schauen Sie, wie viele Kabel in der Dose ankommen: Ein Kabel bedeutet meist Einzel- oder Enddose, zwei Kabel eine Durchgangsdose. Notieren Sie die Typbezeichnung der alten Dose, sie steht meist auf dem Einsatz.
Tipp: Im Kabel-TV-Netz eines Mehrfamilienhauses ist der Netzbetreiber zuständig; fragen Sie vorher nach.
Rahmen und Nachbargeräte beachten
Sitzt die Antennendose in einem Mehrfachrahmen zusammen mit Steckdosen, wird der Rahmen nur abgenommen, wenn der Stromkreis vorher von einer Elektrofachkraft abgeschaltet wurde. Einzeln sitzende Dosen können Sie direkt öffnen.
Alte Dose ausbauen
Abdeckung abziehen, Befestigungsschrauben lösen und Dose herausziehen. Die Kabel an den Klemmen lösen und merken, welches Kabel vom Verstärker kommt und welches weiterführt.
Koaxialkabel vorbereiten
Mantel nach Maßangabe der neuen Dose entfernen, Schirmgeflecht nach hinten legen und das Dielektrikum so weit kürzen, dass der Innendraht frei liegt. Kein Schirmdraht darf den Innendraht berühren, sonst bricht das Signal zusammen.
Anschließen und montieren
Innendraht in die Klemme, Schirm unter die Schirmschelle, Schrauben fest anziehen. Bei Durchgangsdosen auf Eingang und Ausgang achten. Dose einsetzen, Krallen oder Schrauben anziehen, Abdeckung aufsetzen.
Empfang testen
Fernseher anschließen und einen Sendersuchlauf starten. Die Signalqualität im Menü des Geräts sollte gleich oder besser als vorher sein; auch die Dosen in weiteren Räumen kurz prüfen.
Häufige Fragen
Was passiert mit einer falschen Durchgangsdose?
Wird eine Enddose statt einer Durchgangsdose gesetzt, fehlt das Signal in den nachfolgenden Räumen. Umgekehrt fehlt am Leitungsende der Abschluss, was Störungen verursachen kann.
Brauche ich für Satellitenempfang eine besondere Dose?
Ja. Die Dose muss den Frequenzbereich für Satellit abdecken und die Versorgungsspannung des Receivers zum LNB durchlassen.
Kann ich F-Stecker statt Klemmen nehmen?
Manche Dosen haben F-Anschlüsse. Dann wird ein passender F-Stecker auf das Kabel gedreht; die Schirmung muss sauber aufliegen.
