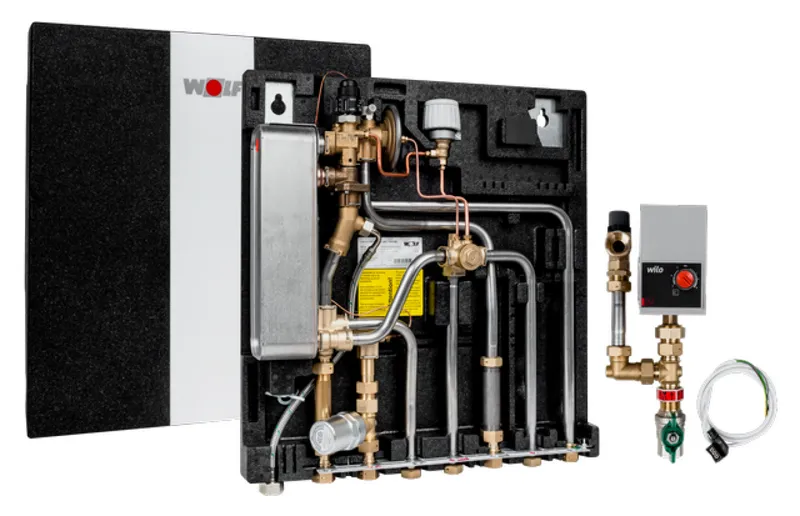

Wolf Wohnungsstation CAT-55 Typ: HT-CIRC, ohne Dämmhaube

für Hochtemperaturheizkreise und für hygienisch sichere Trinkwarmwassererwärmung im Durchflussprinzip.

Alle Armaturen, Verschraubungen und Bauteile gemäß AGFW Merkblatt 510, VDI 2035 und Metallbewertungsgrundlage des Umweltbundesamtes (UBA-Metallpositiv-Liste).

Station konform mit 2014/30/EU und 2014/35/EU.

Fertig montiert auf wärmegedämmter Grundplatte (EPP, = 0,039 W/m*K) für Unter- oder Aufputzmontage.

Edelstahlverrohrung, Armaturen aus entzinkungsfreiem Messing.

Ausführung aller Verbindungen in der Station mit Plug&Seal-Steckanschlüssen ohne Verschraubung.

Selbsttätiger Kombiregler WOLF RATIOFLOW als kombiniertes Hydraulik.

Thermostatventil ohne Hilfsenergie zur Regelung der Trinkwarmwassertemperatur nach dem Proportionalmengenprinzip inkl.: Differenzdruckregler auf Primärseite (Regelung heizungs- und trinkwasserseitig), schnelle und einstellbare thermostatische Warmwassernachregelung für konstante Trinkwarmwassertemperaturen auch bei schwankenden Vorlauftemperaturen und Differenzdrücken, Entlüftung und Zonenventil inkl. Vorbereitung für Stellantrieb 230V NC zur zeitabhängigen Temperaturregelung über optionale Raumthermostate WOLF WT-T oder WT-P.

Kein zusätzlicher hydraulischer Abgleich im Strang notwendig.

Primär- und sekundärseitiger Durchfluss des Wärmeüberträgers nur während Trinkwarmwasserzapfung für sehr geringe Wärmeverluste, minimierten Kalkausfall und zusätzlichen Schutz vor Bakterienwachstum. Senkrecht eingebauter Platten-Wärmeüberträger COPPER.

Korrosionsbeständige Ausführung mit Edelstahlplatten 1.4404 kupfergelötet unter Vakuum.

MicroPlateTM Wärmeüberträgertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer.

Einsatzgrenzen gemäß Technischer Dokumentation WOLF Wohnungsstation.

Für Dauerbetrieb geeignete Metall Zählerpassstücke G ¾“ x 110 mm für Kaltwasser- und Wärmemengenzähler.

Konsole und Fühleraufnahme als Direkttauchfühler M10x1mm für Wärmemengenzähler integriert.

Thermosiphon zur Unterbindung der Schwerkraftzirkulation im Standby Betrieb.

Thermostatisch geregelte, einstellbare Zirkulationsbrücke SUMMERBYPASS zur Warmhaltung der Primärleitung für dauerhaft schnell verfügbares Trinkwarmwasser integriert.

Schmutzfänger im Primärvorlauf eingebaut.

Integrierter Kaltwasserabgang nach der Zählereinbaustrecke.

Kompakte Bauform, problemloser Zugang zu allen Bauteilen von vorne, besonders leichte Bedienung und Wartung.

Sämtliche Anschlüsse von unten mit flachdichtenden Überwurfmuttern IG G 3/4“, vorbereitet für Montageschiene mit Kugelhähnen.

Ausführung für Hochtemperaturkreise inkl. kupfergelötetem Edelstahlwärmetauscher COPPA

Inkl. Zirkulationsset: Bestehend aus 7m HE-Zirkulationspumpe, 10bar-Sicherheitsventil, Rückschlagklappe, Kugelhahn,Verrohrung

Technische Daten im Nennbetriebspunkt:

Vorlauf 65°C, Kaltwasser/Warmwasser 10/50°C:

WW-Leistung: 55kW / 15,8L/min

Nenndruck Trinkwasser: PN10

Nenndruck Versorgung / Heizung: PN10

Min. statischer Kaltwasserdruck: 1,5bar

Max. Vorlauftemperatur Versorgung: 95°C

Abmessungen (BxHxT): 625x900x155mm

Leergewicht ohne Schrank: 14kg

Druckverlust heizungsseitig bei Trinkwarmwasserbereitung: 41kPa

Volumenstrom heizungsseitig bei Trinkwarmwasserbereitung: 15,8L/min

Heizleistung: 10-15kW

Fabrikat: WOLF GmbH

Artikel-Nummer: 2075341 Verwendungshinweis: Kein Verwendungshinweis vorhanden
