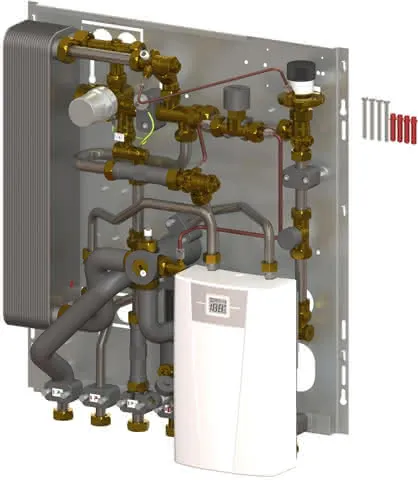

Uponor Combi Port M-Hybrid Station HP 400V 10 St 13H2 EB DH BP HA FR

Spezifikation:
- Anschlüsse komplett montiert und druckgeprüft
- Rohrschellen aus Kunststoff zur Schall- und Wärmeentkopplung
- DVGW zertifizierter PM-Regler mit gebrauchsmustergeschützter Abdichtungstechnik
- Passtück für Wasserzähler
- Anschlussmöglichkeit eines Potentialausgleichs
- Max. Betriebsdruck Heizung: PN10
- Max. Betriebsdruck Trinkwasser: PN10
- Max. Betriebstemperatur Primärkreislauf Heizung: 85 °C
- Material der Trinkwasserarmaturen: CW617N
- Material der Heizungsarmaturen: CW617N, CW614N
- Material Rohrleitungen: Edelstahl 1.4401
- Anschlüsse komplett montiert und druckgeprüft
- Rohrschellen aus Kunststoff zur Schall- und Wärmeentkopplung
- DVGW zertifizierter PM-Regler mit gebrauchsmustergeschützter Abdichtungstechnik
- Wärmedämmung an den Zuleitungen
- Thermostatisches Bypass-Ventil
- Elektrischer Nachheizung für Brauchwarmwasser
- Passtück für Wärmemengenzähler 110 mm x 3/4"
- Passtück für Wasserzähler 110 mm x 3/4"
- Entlüftungs- und Entleerungsventile
- Schmutzfänger für Kaltwasser 0,5 mm
- Schmutzfänger im Heizungsvorlauf Primär 0,5 mm
- Anschlussmöglichkeit eines Potentialausgleichs
- Max. Betriebsdruck Heizung: PN10
- Max. Betriebsdruck Trinkwasser: PN10
- Max. Betriebstemperatur Primärkreislauf Heizung: 85 °C
- Max. Betriebstemperatur Trinkwasserkreislauf: 60 °C
- Max. Differenzdruck Primärkreislauf Heizung: 2,5 bar
- Min. Druck Trinkwasser: 2,0 bar
- Material der Trinkwasserarmaturen: CW617N
- Material der Heizungsarmaturen: CW617N, CW614N
- Material Rohrleitungen: Edelstahl 1.4401
- Abmessungen: B/H/T 555,5 x 618 x 174 mm

Anwendung:
- Für die Dezentrale Warmwasserbereitung
- Mit Heizkreis für Fußbodenheizung
- Mit Heizkreis für Heizkörper
- Geeignet für Wärmepumpensysteme mit niedrigen primären Heizkreistemperaturen
- Passend als Austauschgerät für Gasthermen im Sanierungsprojekt
- 3 - Rohr - System mit 2 getrennten Primärheizungsvorläufen und 1 kombinierten Rücklauf,
ermöglicht das Energieeffizienzkonzept mit unterschiedlichen Temperaturen
- 4 - Rohr-System mit 2 getrennten primären Heizungsvorläufen und 2 Rückläufen,
ermöglicht zusätzlich noch die Kühlung im Sommer

- Hybridstation für die dezentrale Brauchwasserbereitung mit 400-V-Elektrodurchlauferhitzer zur Erhöhung der
Brauchwassertemperatur und Heizkreisanschlüssen für Niedertemperaturheizsysteme wie Fußboden,-
Wand und Deckenheizung
- Geeignet für Niedertemperatur-Wärmepumpenanlagen

Ausstattungscodes :
- 400V - Geeignete Netzspannung für den elektrischen Durchlauferhitzer 400V für die Warmwasserbereitung
- 10 - Angabe der Brauchwasserleistung (l/min)
- St - Buntmetallfreier, gelöteter Edelstahl-Wärmetauscher für die Brauchwasserbereitung
- 13H2 - 13 kW installierte Leistung für ~53 Grad C Brauchwassertemperatur bei 10 l/min
(oder ~15 l/min bei Mischung auf 38 Grad C)
- 21H3 - 21 kW installierte Leistung für ~60 Grad C Brauchwassertemperatur bei 10 l/min
(oder ~18 l/min bei Mischung auf 38 Grad C)
- EB - elektrische Nachheizung (Booster) eingebaut
- DI - primärer Differenzdruckregler am Eingang der Station
- DH - Sekundär-Differenzdruckregler am Abgang des Wohnungsheizkreises
- BP - Vorwärmfunktion der Versorgungsleitungen
- HA - Wasserschlagdämpfer auf der Brauchwasserseite
- FR - Schmutzfänger im Rücklauf des Heizkreisanschlusses Verwendungshinweis: Verwendungshinweis nicht vorhanden
