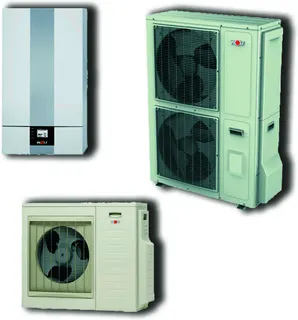

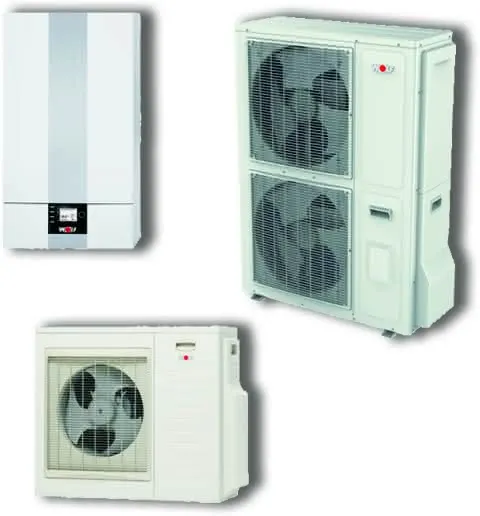

Wolf Wärmepumpe Luft-Wasser BWL-1S-07 in Splitbauweise+Elektroheizelem.,9146520

in Splitbauweise, mit integr. Elektroheizelement.

Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.

EHPA-zertifiziert, SG-Ready.

Außenmodul: Stufenlose Leistungsregelung, Inverter-Technik für effizienten Teillastbetrieb.

Expansionsventil für hohen COP durch exakte Füllgradoptimierung und adaptive Anpassung.

Kupferrippenrohr-Verdampfer mit aufgepressten Alu-Lamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf.

Hohe JAZ durch optimierte Verdampferleistung und drehzahlgeregelten EC-Axialventilator.

Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert.

Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter.

Nachtmodus zur Schallreduktion.

Außenmodul witterungsbeständig, inkl. seitliche Anschlüsse abgedeckt.

Heizbetrieb: max. Heizwassertemperatur von 55° C.

R410A für einfache Leitungslänge bis 12m vorgefüllt.

Boden- oder Wandkonsole.

Kältemittelleitungen zwischen Außen- und Innenmodul bauseits.

Verdampfer-Abtauung über Kreislaufumkehr.

Innenmodul: Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert.

Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom.

3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb.

Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor, Vorlauf- und Rücklauffühler.

Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator.

Strömungs-/effizienzoptimiertes Elektroheizelement mit 6 kW im Durchlaufprinzip.

Heizelement mit 230 oder 400 V anschließbar.

Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.

Innenmodul gedämmt inkl. Heizkreis-Sicherheitsventil 3 bar mit Kunststoff-ablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druck-manometer.

Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.

Anschlussmöglichkeiten der Regelung: Eingänge: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang.

Bedienmodul BM-2 oder Anzeigemodul AM in Inneneinheit integrierbar.

Vorbereitet für den Einbau des Internet-Moduls WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche (wolf-smartset.com).

Anschlüsse Kältemittelleitung D10mm und D16mm gut zugänglich für eine einfache Installation.

Montage des Innenmoduls wandhängend mit Einhängewinkel oder als Zentrale auf Speicher CEW-2-200.

Alternativ bereits integriert im kompakten Komplettpaket Wärmepumpencenter CHC.

Optional Montage mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.

Technische Daten Außenmodul:

Nennspannung: 1NPE/230V/50Hz

Anlaufstrom Verdichter: 10A

Absicherung Verdichter: C20A Automat

Maximaler Verdichterstrom innerhalb der Einsatzgrenzen: 16A

Schutzart: IP 24

Abmessungen (BxHxT): 964x862x363mm

Luftvolumenstrom im Nennbetriebspunkt: 2600m³/h

Gewicht: 66kg

Schallleistungspegel Außenmodul bezogen auf A7/W55 nach EN12102: 61dB(A)

Max. Schallleistungspegel Außenmodul: 63dB(A)

Max. Schallleistungspegel Außenmodul im reduziertem Nachtbetrieb: 56dB(A), reduziertem Nachtbetrieb 56dB(A)

Kältemittelfüllmenge: 2,15kg/4,49t Co2eq R410A (GWP2088)

Kältemittelöl: FV68S

Füllmenge Kältemittelöl: 650ml

Luftbetriebstemperatur:

Heizbetrieb: -20° - +35°C

Kühlbetrieb: +10° - +45°C

Technische Daten Innenmodul:

Hocheffizienz-Umwälzpumpe Typ Wilo YONOS Para 1-6 EEI <= 0.23

Elektroanschluss Regelung: 1NPE/230V/50Hz

6kW-Heizelement: 3PE/400VAC/50Hz/B16A Automat oder 1NPE/230VAC/50Hz/B32A Automat

Schutzart: IP 20

Abmessungen (BxHxT): 440x790x340mm

Gewicht: 31kg

Vorlauftemperaturbereich: 20° - 55°C

Wasservolumenstrom:

minimal (7K): 15L/min

nominal (5K): 19L/min

maximal (4K): 25L/min

Max. externer Druckverlust (RFH) beinominalem Volumenstrom: 490mbar

Druckverlust Wärmepumpe bei nominalem Wasservolumenstrom: 78mbar

Wasserseitiger Anschluss:

3xD28mm Glattrohr für Vorlauf-Heizkreis /Vorlauf Warmwasserbereitung/RücklaufHeizung/Warmwasserbereitung

flexible Ableitung

Max. Betriebsdruck Heizkreis 3bar (0,3MPa)

Kälteseitiger Anschluss:

Heißgasleitung: 16x1mm

Flüssigkeitsleitung: 10x1mm

Maximale Kälteleitungslänge zum Außenmodul: 25m

Nennheizleistung/Leistungszahl CoP nach EN14511:

A2/W35: 5,0kW / 3,5

A7/W35: 7,3kW / 4,8

A10/W35: 7,5kW / 4,5

A-7/W35: 6,2kW / 2,7

A35/W7: 7,6kW / 2,7

A35/W18: 9,0kW / 3,8

Leistungsregelung A2/W35: 1,9-8,8kW

Max. Heizleistung bei A-7/W35: 6,2kW

Energieeffizienzklasse:

Raumheizung Niedertemperatur A++, Raumheizung Mitteltemperatur A++

Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich

Fabrikat: WOLF GmbH

Artikel-Nummer: 9146520 Verwendungshinweis: Kein Verwendungshinweis vorhanden
