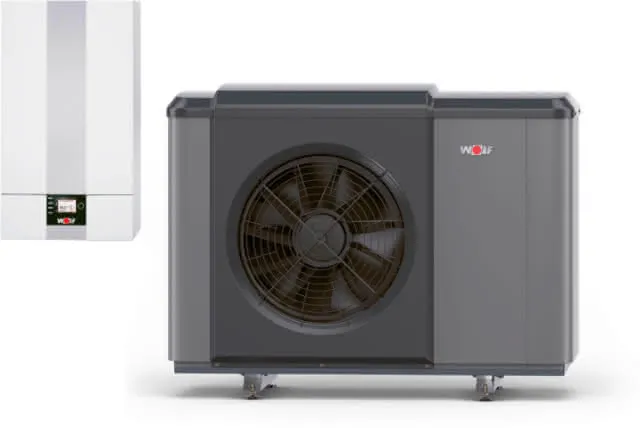

WOLF Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement

Modulierende Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen.

Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3).

Vorlauftemperatur bis zu 70°C im reinen WP-Betrieb für sicheren Schutz vor Legionellen.

Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.

EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökol. oder ökonomischen Betrieb.

Außeneinheit:

Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet. Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP.

Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert.

Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857. EEK Raumheizung Mitteltemperatur: A++.

Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.

Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Kältekreis auf Dauer technisch dicht verifiziert.

Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75° C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.

Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hocheffizienzumwälzpumpe EEI <= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.

Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. Bedarfsgerecht geregeltes Elektroheizelement mit 9 kW (400V) im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer.

Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.

Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.

Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.

Optionale Internetschnittstelle Wolf Link home (LAN, WLAN) beigelegt. WLAN nach IEEE 802.11b/g/n, 2,4GHz,Kanal 1 bis 13, LAN RJ45, 10/100Mbit. Ermöglicht Nutzung der Smartset App für Android und Apple sowie Smartset-Portal als Webanwendung.Remote Control für Fahchhandwerker zur Fernsteuerung,Optimierung und Parametrierung des Wärmeerzeugers.Smarthome Einbindung via Alexa Skills.

Einfache Integration in die Inneneinheit der Wärmepumpe. Wolf Link home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H.

Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich. Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter CHC.

Erfüllung des §14a nach EnWG, Dimfunktion mittels SG-Ready auf gesetzlich festgelegten Grenzwert oder wahlweise Einstellwert. Funktion gegeben ab Softwarestand HCM-4 FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzeigemodul (AM)ab FW 2.00.

Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.

Technische Daten Außenmodul:

Wärmepumpenart Luft / Wasser Monoblock

Konformität CE

Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:

Außeneinheit1286x79x562mm

Inneneinheit 440x790x340mm

Gewicht: Außeneinheit162kg, Inneneinheit 27kg

Kältekreis

Kältemitteltyp/GWP R290/3

Füllmenge/CO2eq 3,1/0,010kg/t

Kältemittelöl PZ46M

Füllmenge Kältemittelöl 900ml

Kompressor-Typ Scroll

Heizleistung/COP bei Nennleistung nach EN14511:

A2/W35: 5,75 / 4,65

A7/W35: 4,10 / 5,72

A10/W35: 3,75 / 6,05

A-7/W35: 7,95 / 2,88

Leistungsbereich bei:

A2/W35kW 3,0-10,0

A7/W35kW 3,5-10,0

A-7/W35kW 2,2-9,8

Kühlleistung / EER bei (Nennleistung nach EN14511)

A35/W18: 6,01 / 5,92

A35/W7: 4,81 / 4,04

Leistungsbereich Verdichter bei

A35/W18: 4,3 - 10,0

A35/W7: 4,81 / 4,04

Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)

Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A)

Tag max. 60dB(A)

im reduziertem Nachtbetrieb 51dB(A)

Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A)

Einsatzgrenzen Temperatur Betriebsgrenzen:

Heizbetrieb +15° - +70°C

Kühlbetrieb +7° - +30°C

max. Heizwassertemperatur mit E-Heizung 75°C

Luft Heizbetrieb min/max. -22° / +40°C

Luft Kühlbetrieb min/max. +10° / +45°C

Heizwasser

Mindestvolumenstrom für Abtauung 25L/min

Restförderhöhe bei min. Volumenstrom für Abtauung 400mbar

maximaler Betriebsdruck Heizkreis 3bar

Wärmequelle

Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h

Anschlüsse

Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1

Außeneinheit Vorlauf/Rücklauf G1¼" IG

Kondensatwasseranschluss DN50

Elektrik Außeneinheit

Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)

Leistungsaufnahme Standby 13W

Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8

max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW

max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A

Maximale Anzahl Verdichterstarts pro Stunde 6

Schutzart AußeneinheitIP 24

Elektrik Inneneinheit:

Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)

Steuerspannung 1NPE,230VAC,50Hz/16A(B)

Leistungsaufnahme Elektroheizelement 9kW

Heizkreispumpe/Standby 3-75W/2W

Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)

Schutzart Inneneinheit IP 20

Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich

Link Home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H.

Fabrikat: WOLF GmbH

Artikel-Nummer: 9146863 Verwendungshinweis: Kein Verwendungshinweis vorhanden
