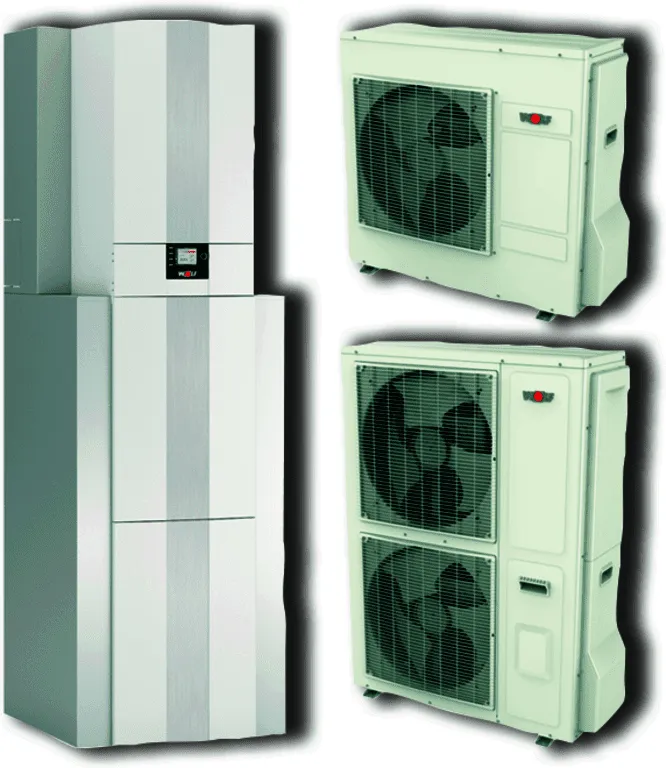

Wolf WP-Center CHC-Split 14/200-35 inkl. BWL-1S-14/400V+WW-Speicher+Puffer

Modularer Wärmeerzeuger (Fläche max.

0,5 m²), Komponenten in einer Einheit integriert, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT.

Wärmepumpencenter bestehend aus:180l Warmwasserspeicher nach DIN4753 aus spezial-emailliertem Stahl S235JR mit 2,3m²-Glattrohr-Wärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesium-Schutzanode,35l Pufferspeicher (Stahl S235JR) für Abtauenergie, PU-Hartschaum wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), hydraulisch in Serie geschalten inkl. voreingestelltem Überströmventil, geeignet im Kühlbetrieb bis min.

18° C, 9mm EPDM-Schaum Edelstahlwellrohr-Verrohrungssets, (1.4404) mit Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage, MAG, 24 Liter, Max. Betriebsdruck 3 bar, nach DIN EN 13831, inkl. Kappenventil für Heizung mit Absicherung gegen unbeabsichtigtes Schließen inkl. Entleerung gemäß DIN EN 12828,Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5“ Farbdisplay mit Klartextanzeige, Wärmepumpe BWL-1Sin Splitbauweise, mit integr.

Elektroheizelement.

Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.

EHPA-zertifiziert, SG-Ready.

Außenmodul: Stufenlose Leistungsregelung, Inverter-Technik für effizienten Teillastbetrieb.

Expansionsventil für hohen COP durch exakte Füllgradoptimierung und adaptive Anpassung.

Kupferrippenrohr-Verdampfer mit aufgepressten Alu-Lamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf.

Hohe JAZ durch optimierte Verdampferleistung und drehzahlgeregelten EC-Axialventilator.

Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert.

Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter.

Nachtmodus zur Schallreduktion.

Außenmodul witterungsbeständig, inkl. seitliche Anschlüsse abgedeckt.

Heizbetrieb: max. Heizwassertemperatur von 55° C.

R410A für einfache Leitungslänge bis 12m vorgefüllt.

Boden- oder Wandkonsole.

Kältemittelleitungen zwischen Außen- und Innenmodul bauseits.

Verdampfer-Abtauung über Kreislaufumkehr.

Innenmodul: Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert.

Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom.

3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb. Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor, Vorlauf- und Rücklauffühler.

Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator.

Strömungs-/effizienzoptimiertes Elektroheizelement 230/400 V mit 6 kW im Durchlaufprinzip.

Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.

Innenmodul gedämmt inkl. Heizkreis-Sicherheitsventil 3 bar, manuellem Entlüfter und analogem Druckmanometer.

Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B.

für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0-10V.

Ausgänge: Externe Heizkreispumpe, Anforderung eines 2.

Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang.

Vorbereitet für WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche.

Anschlüsse Kältemittelleitung D10mm und D16mm.

Technische Daten Außenmodul:

Nennspannung: 3PE/400V/50Hz

Anlaufstrom Verdichter: 10A

Absicherung Verdichter: C 20A Automat

Maximaler Verdichterstrom innerhalb der Einsatzgrenzen: 8A

Schutzart: IP 24

Abmessungen (BxHxT): 964x1261x363mm

Luftvolumenstrom im Nennbetriebspunkt: 4200m³/h

Gewicht: 110kg

Schallleistungspegel Außenmodul bezogen auf A7/W55 nach EN12102: 63dB(A)

Max. Schallleistungspegel Außenmodul: 65dB(A)

Max. Schallleistungspegel Außenmodul im reduziertem

Nachtbetrieb: 57dB(A)

Kältemittelfüllmenge: 2,95kg/6,16t Co2eq R410A (GWP2088)

Kältemittelöl: POE

Füllmenge Kältemittelöl: 1100ml

Luftbetriebstemperatur:

Heizbetrieb: -20° - +35°C

Kühlbetrieb: +10° - +45°C

Technische Daten Innenmodul:

Hocheffizienz-Umwälzpumpe Typ Wilo YONO S 1-7 Para EEI <= 0.23

Elektroanschluss Regelung 1NPE/230V/50Hz

Schutzart: IP 20

Abmessungen (BxHxT): 440x790x340mm

Gewicht: 34kg

Vorlauftemperaturbereich: 20° - 55°C

Wasservolumenstrom:

minimal (7K): 25L/min

nominal (5K): 34L/min

maximal (4K): 43L/min

Max. externer Druckverlust (RFH) bei nominalem Volumenstrom: 460mbar

Druckverlust Wärmepumpe bei nominalem Wasservolumenstrom: 141mbar

Wasserseitiger Anschluss:

3xD28mm Glattrohr für Vorlauf-Heizkreis/Vorlauf Warmwasserbereitung/Rücklauf-Heizung/Warmwasserbereitung

flexible Ableitung

Max. Betriebsdruck Heizkreis 3bar (0,3MPa)

Kälteseitiger Anschluss:

Heißgasleitung: 16x1mm

Flüssigkeitsleitung: 10x1mm

Maximale Kälteleitungslänge zum Außenmodul: 25m

Nennheizleistung/Leistungszahl CoP nach EN14511

A2/W35: 8,8kW / 3,8

A7/W35: 12,1kW / 4,8

A10/W35: 12,7kW / 5,1

A-7/W35: 8,7kW / 2,7

A35/W7: 10,7kW / 2,5

A35/W18: 12,0kW / 3,4

Leistungsregelung A2/W35: 3,1-12,4kW

Max. Heizleistung bei A-7/W35: 8,7kW

Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: B, Pufferspeicher:A

Speicherinhalt Pufferspeicher 34L

Speicherinhalt Warmwasserspeicher 180L

Leistungskennzahl NL50: 1,6

Abmessungen (BxHxT): 650x2081x751mm

Gewicht Warmwasserspeicher: 145kg

Gewicht Pufferspeicher: 21kg

Anschlüsse: G1 VL/RL,kW, WW, Zirkulation von oben

Fabrikat: WOLF GmbH

Artikel-Nummer: 9146665 Verwendungshinweis: Kein Verwendungshinweis vorhanden
