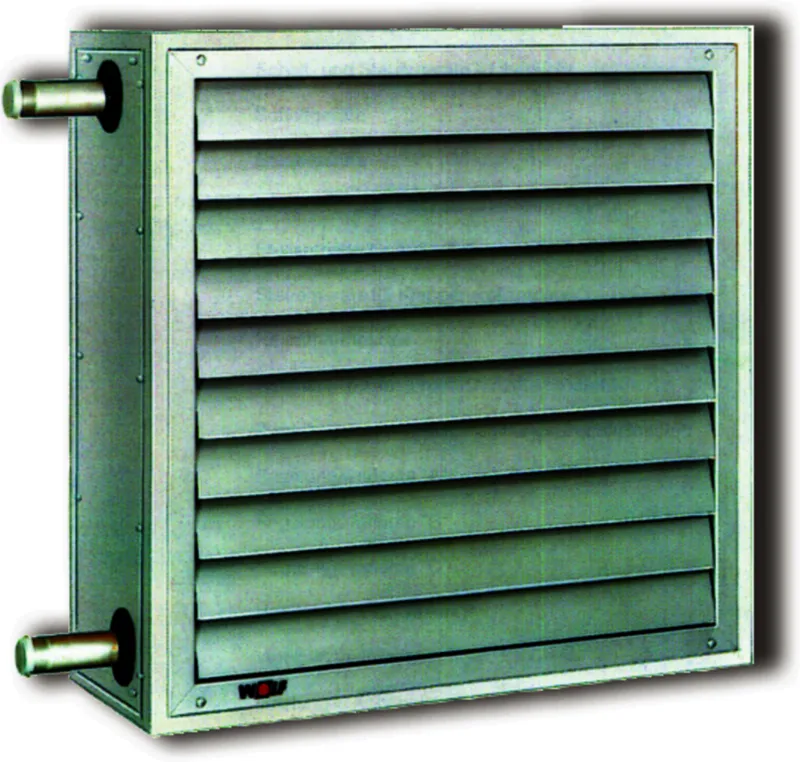

Wolf Luftheizer LH-EC40 Typ 4 -230V Wärmetauscher Kupfer-Aluminium

Profilrahmenkonstruktion aus geschweißten und verzinkten Stahl-Winkelprofilen.

Verkleidung aus verzinktem Stahlblech.

Rückwand ausgeführt mit tiefgezogener Einströmdüse.

Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen.

Die beim LH-EC eingesetzten Ventilator-Einheiten mit EC-Motoren sind, im Vergleich zur Standardausführung, bei erhöhten Luftmengen besonders leise.

Die stufenlose Drehzahlregelung erfolgt durch ein 0-10V (DC) Signal und ist mit dem Lüftungsmodul Lm² oder alternativ mit einem stufenlosen Drehzahlsteller problemlos möglich.

Somit lässt sich die Drehzahl immer exakt an die Bedürfnisse anpassen, wobei der Motorenwirkungsgrad durch die EC-Technik über den gesamten Regelbereich hoch ist.

Schutzart IP54, Isolationsklasse B, Wicklungsschutz durch integrierte Temperaturüberwachung.

Bei den LH-EC Geräten ist sicherzustellen, dass bei stehendem Ventilator die Zufuhr des Heizmediums zum Wärmetauscher unterbrochen wird, um Überhitzungsschäden an der Motorelektronik zu vermeiden.

Wärmetauscher Cu/Al 5 Wärmetauschertypen je Luftheizertyp für Pumpenwarmwasser PWW Pumpenheißwasser PHW oder Dampf D Wärmetauscher aus Cu/Al, Sammler aus Stahl, seitlich ausziehbar Rahmen aus verzinktem Stahlblech Anschlüsse mit Zollgewinde für PWW und PHW Flansch und Gegenflansch für Dampf Wichtiger Hinweis: Um die Wärmeleistung übertragen zu können, sind die Wärmetauscher im Gegenstrombetrieb anzuschließen.

bei PWW oder PHW: Gewindestutzen für PN 16 bis 140° C Wasservorlauf auf Luftaustrittsseite oben/unten Wasserrücklauf auf Lufteintrittseite oben/unten Anschlussseite in Luftrichtung rechts/links bei Dampf: mit Flansch und Gegenflansch bis 9 bar Sattdampf Dampfanschluss oben Kondensatrücklauf unten Anschlussseite in Luftrichtung nur links Anschlussmaße

Technische Daten:

Luftrichtung horizontal

Volumenstrom max.: 3050m³/h

DreHzahl max.: 1350 1/min

Max. Heizleistung: 66,4kW

Schalldruckpegel: 55dBA in 5m Entf.

Motorleistung max.: 0,310kW

Stromaufnahme max.: 1,4A

Wärmetauscher:

Anschlüsse: 1"

Elektroanschluss: 230V/50Hz

Schutzart: IP54

Abmessungen:

Tiefe: 300mm

Höhe: 630mm

Breite: 630mm

Gewicht: 38kg

Fabrikat: WOLF GmbH

Artikel-Nummer: 6523836 Verwendungshinweis: Kein Verwendungshinweis vorhanden
