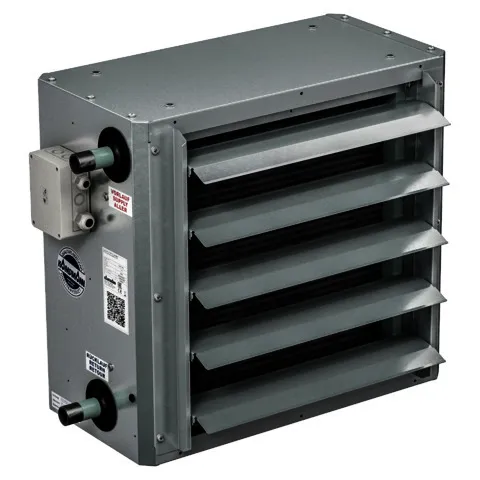

Kampmann Lufterhitzer TOP Typ 4620580R WTA Cu alu. EC-V. Rep.-Schalter

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50

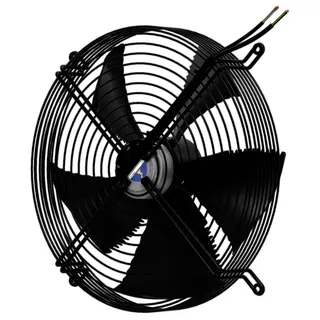

Axialventilator
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 6
Abmessungen (BxHxT) mm 740 x 700 x 320
Gewicht kg 43
Wasserinhalt l 3,4
Anschluss 1 1/4 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 990 790 580 370 160
SFP-Wert Ws/m3 221 144 81 46 126
Luftvolumenstrom m3/h 6840 5440 3940 2210 570
Leistungsaufnahme W 420 218 89 28 20
Stromaufnahme A 1,8 1 0,4 0,2 0,1
Schalldruckpegel dB(A) 64 58 50 39 25
Schallleistungspegel dB(A) 80 74 66 55 41
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 31,6 26,8 21,5 15,2 9
Luftaustrittstemperatur GradC 33,9 34,9 36,4 40,7 42
Wasservolumenstrom m3/h 2,72 2,31 1,85 1,31 0,77
Wasserwiderstand kPa 55,37 40,98 27,41 14,57 5,6
Max. Höhe
bei Deckenmontage m 8 7 5,4 3,6 2,3
Fabrikat Kampmann
Art.-Nr. 1530004620580R
Artikel/Rabatt-Gruppe 153 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
