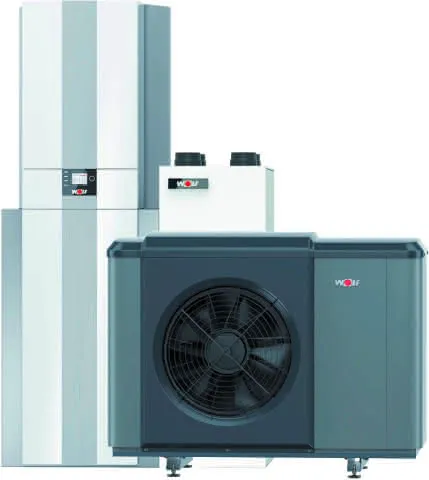

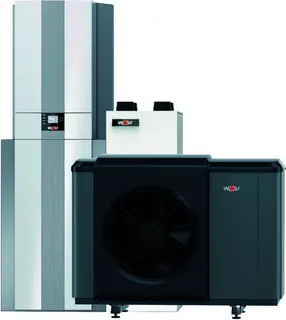

Wolf Haustechnikzentrale CHT-Monoblock Typ: CHT-10/300-50S, inkl. CHA und KWL

Modularer Wärmeerzeuger (Aufstellfläche max. < 1m²), Komponenten in einer Einheit, inkl. zentraler kontrollierter Wohnraumlüftung (bis zu 300m³/h). Haustechnikzentrale bestehend aus: Zu- und Abluftgerät mit WRG. Für reine Luft bei geschlossenen Fenstern sowie zur Reduzierung von Straßenlärm (nicht nur für Allergiker). Kunstoff-Kreuz-Gegenstromplattenwärmetauscher bis zu 95% Wärmerückgewinnungsgrad. Sommer-Bypass und 1kW Vorheizregister serienmäßig. Automatische Filterwechselanzeige, Druckgleichgewicht programmierbar. 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inkl. Magnesiumschutzanode. 50l Trennpufferspeicher (Stahl S235JR) für Abtauenergie und als hydraulische Systemtrennung, PU-Hartschaum- wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), geeignet für Kühlbetrieb mit Kaltwassertemperaturbereich von 18°C- 25°C. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage. MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828. Gemeinsame Regelung BM-2 für Heiz- und Wohnraumlüftungsgerät inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige. Wärmepumpe CHA-Monoblock: Mit integr. 9kW E-Heizelement und energieff. Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältem. R290. Vorlauftemp. bis 70°C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat el. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: HE-Pumpe EEi <= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP. Eingänge der Regelung: eBUS, Speicher-fühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammler-fühler/ Taupunktwächter/ Ext. An-steuerung 0-10V. Ausgänge: Ext. Heiz-kreispumpe, Anforderung 2. Wärme-erzeugers, Ext. 3-Wege-Umschalt-ventil für den Kühlbetrieb, Zirkulations-pumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link home. Hydr. Anschlüsse DN25 (Glattrohr). Technische Daten Außenmodul: Wärmepumpenart Luft / Wasser Monoblock Konformität CE Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren: Außeneinheit1286x979x586mm Inneneinheit 440x790x340mm Gewicht: Außeneinheit162kg Inneneinheit 27kg Kältekreis Kältemitteltyp/GWP R290/3 Füllmenge/CO2eq 3,1/0,010kg/t Kältemittelöl PZ46M Füllmenge Kältemittelöl 900ml Kompressor-Typ Scroll Heizleistung/COP bei Nennleistung nach EN14511: A2/W35: 5,75 / 4,65 A7/W35: 4,10 / 5,72 A10/W35: 3,75 / 6,05 A-7/W35: 7,95 / 2,88 Leistungsbereich bei: A2/W35kW 3,0-10,0 A7/W35kW 3,5-10,0 A-7/W35kW 2,2-9,8 Kühlleistung / EER bei (Nennleistung nach EN14511) A35/W18: 6,01 / 5,92 A35/W7: 4,81 / 4,04 Leistungsbereich Verdichter bei A35/W18: 4,3 - 10,0 A35/W7: 4,81 / 4,04 Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A) Tag max. 60dB(A) im reduziertem Nachtbetrieb 51dB(A) Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A) Einsatzgrenzen Temperatur Betriebsgrenzen: Heizbetrieb +15° - +70°C Kühlbetrieb +7° - +30°C max. Heizwassertemperatur mit E-Heizung 75°C Luft Heizbetrieb min/max. -22° / +40°C Luft Kühlbetrieb min/max. +10° / +45°C Heizwasser Mindestvolumenstrom für Abtauung 25L/min Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar maximaler Betriebsdruck Heizkreis 3bar Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h Anschlüsse Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1 Außeneinheit Vorlauf/Rücklauf G1¼" IG Kondensatwasseranschluss DN50 Elektrik Außeneinheit Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B) Leistungsaufnahme Standby 13W Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8 max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A Maximale Anzahl Verdichterstarts pro Stunde 6 Schutzart AußeneinheitIP 24 Elektrik Inneneinheit Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B) Steuerspannung 1NPE,230VAC,50Hz/16A(B) Leistungsaufnahme Elektroheizelement 9kW Heizkreispumpe/Standby 3-75W/2W Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC) Schutzart Inneneinheit IP 20 Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C, Pufferspeicher: A, Wohnraumlüftung: A Wohnraumlüftung 300m³/h Speicherinhalt: Pufferspeicher 49L, Warmwasserspeicher 280L Leistungskennzahl NL50: 3,2 Abmessungen (BxHxT): 1074x2081x751mm Gewicht: Warmwasserspeicher 140kg, Pufferspeicher 22kg Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben Fabrikat: WOLF GmbH Artikel-Nummer: 9147369 Verwendungshinweis: Kein Verwendungshinweis vorhanden
