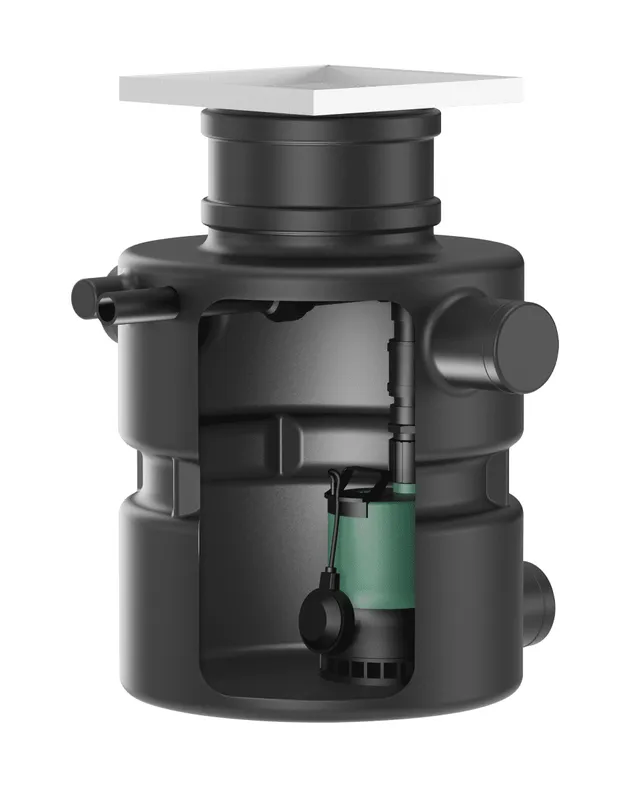

Wilo Überflur-Hebeanlage DrainLiftBOX-40/11DS,230V,0,6kW

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Überflurinstallation innerhalb von Gebäuden.

Fördermedium

Zur Sammlung und Förderung in häuslichen Bereichen von:

Abwasser ohne Fäkalien

Abwasserförderung nach 12050

Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.

Konstruktion

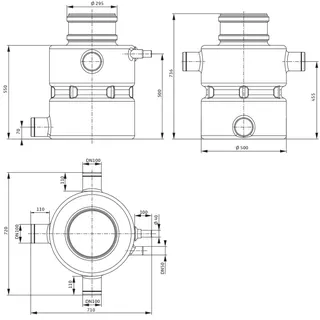

Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.

Abwasserpumpe mit Wirbelrad und vertikalem Gewindeanschluss. Hydraulikgehäuse aus Grauguss, Laufrad aus Kunststoff. Oberflächengekühlter 1~-Motor mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut.

Lösbares Anschlusskabel mit angebautem Stecker (CEE 7/7).

Die Niveausteuerung erfolgt über einen separaten Schwimmerschalter im Behälter und ein Schaltgerät. Das Schaltgerät ist voreingestellt. Der Schaltpunkt „Pumpe Ein" ist durch die Kabellänge des Schwimmerschalters voreingestellt. Der Schaltpunkt für „Pumpe Aus" ist über die eingestellte Nachlaufzeit im Schaltgerät definiert. Das Schaltgerät bietet die folgenden Funktionen:

Sammelstörmeldung (SSM)

Hochwasseralarm - Zusätzlicher Schwimmerschalter als Zubehör erhältlich

Integrierter Summer, netzunabhängig - 9 V-Akku im Lieferumfang enthalten

Lieferumfang

Kunststoffschacht mit eingebauter Verrohrung

Verrohrung mit Rückflussverhinderer und Hosenrohr

Zwei Pumpen mit Stecker

Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen

O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss

Behälterabdeckung (KG-Muffenstopfen)

Befestigungsmaterial für Auftriebssicherung

Schaltgerät mit Schwimmerschalter und Stecker

9 V Akku

Einbau- und Betriebsanleitung
