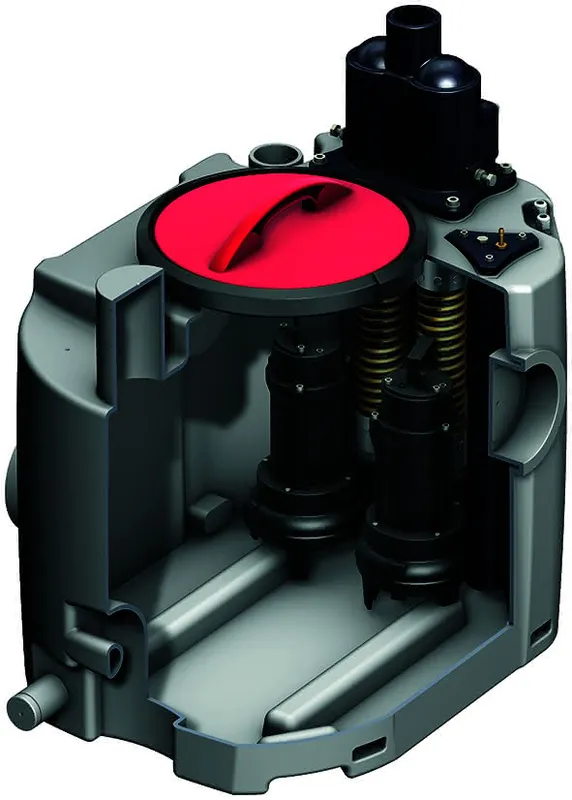

ACO Hebeanlage Muli-MiniDWP1.2 2Pumpen Beh. PE Vol.max. 195L

ACO Abwasserhebeanlage Muli-Mini DWP 1.2 für
fäkalienfreies/fetthaltiges Abwasser (nach einer
Abscheideranlage), geprüft gemäß DIN EN 12050-2

Kompaktgerät zur Überflurinstallation

bestehend aus:
Sammelbehälter aus Polyethylen
mit Grundablass R1Zoll,
mit Anschluss für Handmembranpumpe DN 50
mit Befestigungsset zur auftriebssicheren
Verankerung.
Revisionsöffnung zur einfachen Wartung, d 340 mm
Behälterabmessungen (LxBxH): 815 x 600 x 850 mm
Angepasst an minimales Türmaß von 700 mm,
ergonomische Tragegriffe erleichtern
den Transport, z.B. steile, enge Kellertreppen.
Behälterkonstruktion ermöglicht platzsparende
Eckaufstellung, z.B. hinter Fettabscheider.

Behälter-Gesamtvolumen: 195 Liter
Behälter-Nutzvolumen:
bei Zulaufhöhe 250 mm = 55 Liter
bei Zulaufhöhe 400 mm = 100 Liter
bei Zulauf von oben = 130 Liter

Anschluss Zulaufleitung:
für Kunststoff geeignet
2 x horizontale Zuläufe DN 100, Zulaufhöhe 250 mm
2 x horizontale Zuläufe DN 100, Zulaufhöhe 400 mm
1 x vertikaler Zulaufstutzen DN 100, Zulauf von oben
Optional 1 x vertikaler Zulauf DN 50 (Zubehör)

Anschluss Druckleitung:
Spezial-Rückflussverhinderer mit Kugel im Gehäuse
Mit Anlüft-und Festsetzschraube,
Anschluss Rp 2Zoll,
der spannungsfreie Anschluss (Druckleitungsbefestigung)
sowie die Schallentkopplung
(z.B. per Spezialbefestigungsstück),
muss sichergestellt werden,

Anschluss Entlüftungsleitung:
Stutzen DN 70
für Kunststoff oder SML-Rohr geeignet

im Behälter eingebaut:
2 Schmutzwassertauchpumpen
Sat-VX 150 W
Wechselstrom-Tauchmotor,
Schutzart IP 68,
Leistung: P1= 1,8 kW, P2= 1,1 kW
Spannung: 230 V, Frequenz: 50 Hz
Stromaufnahme 8,2 A, 2900 U/min.
mit Gleitringdichtung,
mit verstopfungsfreiem Freistrom-
laufrad,
Korngröße 50 mm.

Inkl. pneumatische Niveauschaltung:
Staurohr mit pneumatischer Steuer-
Leitung.

Steuerung Multi Control
-Schutzart IP 54
-Steckerfertig, mit 1,5 m Kabel und Schukostecker (16 A)
-Gehäuse aus Kunststoff zur Wandmontage, Maße 260 x 260 x
145 mm (BxHxT)
-potentialfreie Sammelstör-und Betriebsmeldung
-netzunabhängiger Alarm und Akku (85dBA, 5-6h)
-numerisches Display mit Zustandsanzeige und -
Digitalpotenziometer (Drehknopf)
-Digitalpotenziometer für die Einstellung von Pumpe 1 und 2
EIN und AUS, Hochwasseralarm, Motorstrombegrenzung,
Zwangsumschaltung und Zwangseinschaltung der Pumpen
-Füllstandsmessung und Sensorüberwachung
-Drehfeldkontrolle
-H-0-A Taster
-Anzeige Serviceintervalle
-Betriebsstundenzähler und Anzeige der Einschaltimpulse
-Amperemeter
-einfacher Fehlerspeicher (letzter Fehler)
-automatische Umschaltung bei Pumpenstörung
-Steuerung voreingestellt und mehrsprachig
-Mit 230V-Anschluss für Stromversorgung Lufteinperlung

Der Schaltkasten ist
durch 10 m pneumatischer Steuerleitung
und 10 m Motorkabel mit der Hebeanlage
verbunden

Gewicht: 74 kg

Optional als Zubehör:
6-kt Doppelnippel 2Zoll x 2Zoll
Spezialbefestigungsstück
Lufteinperlung
