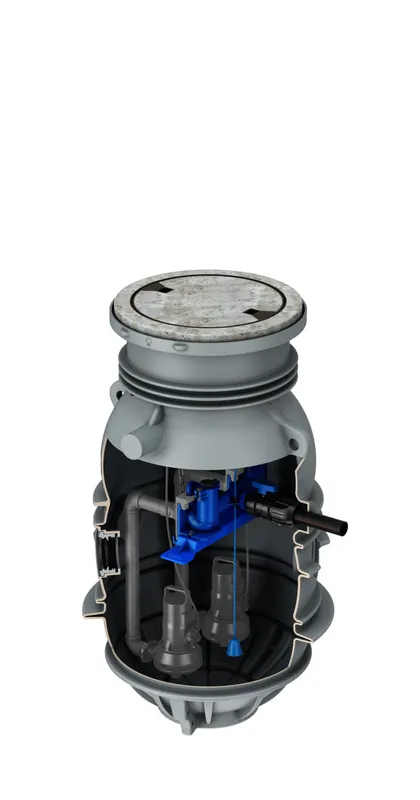

ACO Muli-Max duo Abd. A15/ H1900mm

ACO Muli-Max Duo aus Polyethylen
Doppelpumpstation nach DIN EN 12050-1
zum Einbau ins Erdreich, Abdeckung Kl. A 15

Gesamteinbautiefe Grundschacht: 1910 mm
Auftriebssicher gegen Grundwasserstand bis 0,675m
ab Gelände-OK (GOK)ohne zusätzliche
bauseitige Betonmaßnahmen,
optional erhältlich: Fuß für Auftriebssicherheit komplett
bis Gelände-OK (GOK),

Strukturelle Stabilität des Behälters mit
Standsicherheitsnachweis von 50 Jahren nachgewiesen

Kunststoffschacht
aus Polyethylen, mit weitestgehend ablagerungsfreien
Schachtboden, Nenndurchmesser: ca. 1050mm,
Zuläufe per Forsheda-Dichtung für KG-Rohr mit
Außendurchmesser 110 mm bzw. 160 mm,

Maß von Oberkante Schachtabdeckung bis Mitte Druckleitung:
901 mm (Variante ohne Aufsatzstück),

2x Zulauf DN 150, Maß von Oberkante Abdeckung bis Mitte
Zulauf: 1176 mm, 1x Dichtung im Lieferumfang,

2x Zulauf DN 100, Maß von Oberkante Schachtabdeckung bis
Mitte Zulauf: 1176 mm,

2x Anschlussstutzen DN 100 für Kabelleerrohr/Entlüftung
Anschlusshöhe: 521 mm von Oberkante Schachtabdeckung bis
Mitte Stutzen,

Anschlussstutzen mit Muffe R 1/2Zoll für Spülanschluss/
Vakuumbrecher (Zubehör),

Gesamtvolumen: 900 Liter
Nutzvolumen: ca. 270 Liter je nach Pumpentyp

Einbauteile
Traverse aus Grauguss pulverbeschichtet zur Aufnahme
von zwei ACO Passavant Tauchmotorpumpen,
mit Überwasserkupplungs-Automatik,
Anschluss Muffe R1 1/2Zoll für Spülanschluss (Zubehör),
Kugelhahn G 2Zoll,
mit zwei integrierten Kugelrückschlagventilen,
PE-HD Druckleitungsanschluss DN 50 (DA 63mm) mit Spitzende,
Maß von Gelände-OK (GOK) bis Mitte Druckleitung
850 mm, Anordnung bei 9.00 Uhr,

Abdeckung
BEGU-Abdeckung Kl. A 15, LW 600 nach DIN EN 124, ohne
Entlüftung,

Gewicht: ca. 185 kg
Schwerstes Einzelteil:  ca. 108 kg

System ACO Passavant

Für die bauseitige Montage wird mindestens benötigt:
===========================================================
-2 x Pumpe
-1 x Schaltgerät Multi-Control Duo mit Staudruckglocke
-(optional: abweichendes Niveaumesssystem)
