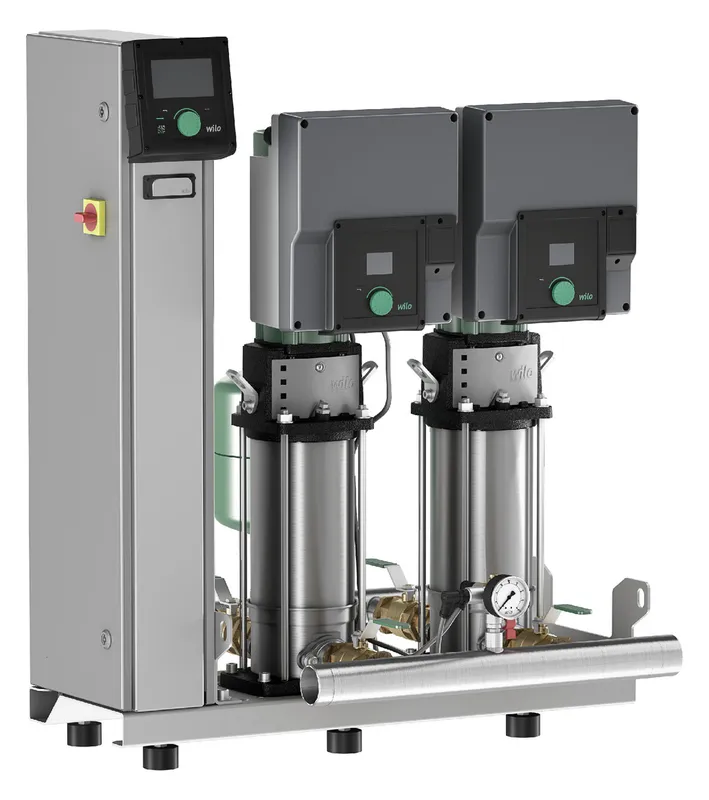

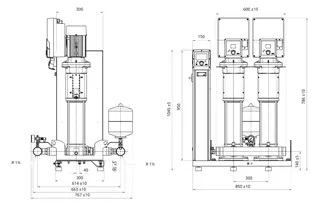

Wilo Mehrpumpenanlage SiBoost2.0 Smart 2HELIX VE403,R11/2,550W

Kompakte Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für direkten oder indirekten Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, vertikalen Edelstahl-Hochdruckkreiselpumpen in Trockenläuferausführung, wobei jede Pumpe über einen Frequenzumrichter verfügt. Anschlussfertig mit Edelstahl-Verrohrung auf Grundrahmen montiert, einschließlich Steuereinrichtung mit benötigter Mess- und Einstellungsausstattung.

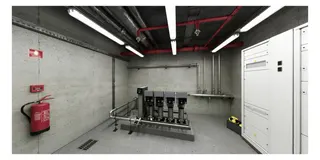

Vollautomatische Wasserversorgung und Druckerhöhung in Wohn-, Gewerbe- und Verwaltungsobjekten, Hotels, Krankenhäusern, Kaufhäusern sowie in der kommunalen Wasserversorgung und Industriesystemen.

Förderung von

Trinkwasser

Brauchwasser

Kühlwasser

Löschwasser (außer für Feuerlöschanlagen gemäß DIN 14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern, die das Material weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/Produktvorteile

Robustes System, das alle Anforderungen der DIN 1988 (EN 806) erfüllt

WRAS/KTW/ACS-Zulassung der Pumpen für alle mediumberührenden Teile (EPDM-Ausführung)

Hocheffiziente Pumpenhydraulik der Helix2.0 VE-Baureihe zusammen mit IE5 EC-Motorantrieb, mit luftgekühlten, eingebauten Frequenzumrichtern ausgestattet

Optimale Pumpen-Lasteinstellung aufgrund variabler Druck- (pv) Regelungsart und paralleler Synchrondrehzahlregelung für höhere Energieeinsparungen

Große Regelbandbreite des Frequenzumrichters von 25 Hz bis zu 60 Hz maximal

Integrierte Trockenlauferkennung mit automatischer Abschaltung bei Wassermangel über das Leistungskennfeld der Motor-Regelelektronik

Drehrichtungsunabhängige Gleitringdichtungen in den Pumpen für eine einfache Wartung

Das flexible Laternen-Design ermöglicht einen direkten Zugang zur Gleitringdichtung

Druckverlustoptimierte Hydraulik der Gesamtanlage

Medienberührte Teile sind korrosionsfest

Steuer-/Regelgerät SCe2.0, höchste Regelgüte mit grafischem Farbdisplay, einfacher Navigation mit übersichtlichem Menü und Grüne-Knopf-Technologie zur Parametereinstellung, zur Ansteuerung der elektronischen Pumpen mit Frequenzumrichtern

Bereit für die Einbindung in die Gebäudeautomation mit dem SCe2.0-Schaltgerät über serienmäßigen Modbus TCP und BACnet IP (nativ), Modbus RTU und BACnet MS/TP über optionalen Adapter von USB auf RS485

Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich

Ausstattung/Funktion

Edelstahl-Hochdruckkreiselpumpen der Baureihen Helix2.0 VE2 bis Helix2.0 VE52

Grundrahmen aus elektrolytisch verzinktem Stahl mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung

Druckseitig:

Absperrarmatur an jeder Pumpe

Rückflussverhinderer an jeder Pumpe

Membrandruckbehälter 8 l, PN 16

2 Drucksensoren 4 - 20 mA

Manometer

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung

saugseitig:

Absperrarmatur an jeder Pumpe

2 Drucksensoren 4 - 20 mA

Manometer

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung

Automatische Pumpensteuerung über vollelektronischen Smart Controller (SCe2.0) im Stahlblechgehäuse, Schutzart IP54 bestehend aus interner Steuerspannungsversorgung, Mikroprozessor mit Soft-SPS, analoge und digitale Ein- und Ausgänge, zur Ansteuerung elektronischer Pumpen mit Frequenzumrichtern.

Zur Erleichterung der Wartung wird ein Arbeitsbereich von 1 m rund um die Anlage empfohlen.

Bedienung/Display

Grafisches Farbdisplay zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher

Menüführung mit Klartextanzeige und Visualisierung

Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start

Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Drehknopf

Feststellbarer Hauptschalter

Betrieb mit/ohne Reservepumpe wählbar

Betriebsstundenzähler je Pumpe und für die Gesamtanlage

Schaltspielzähler je Pumpe und für die Gesamtanlage

Fehlerspeicher für die letzten 13 Störungen

Regelung

Vollautomatische Regelung von 2 bis 4 frequenzgeregelten Pumpen über Soll-/Istwert-Vergleich

Sollwert-Umschaltung: Zweiter Sollwert per Kontakt aktivierbar

Automatische, lastabhängige Zuschaltung von 1 bis n Spitzenlastpumpe(n), in Abhängigkeit der Regelgröße Druck - konstant, p-c oder Druck - variabel, p-v

mehrere Benutzerebenen mit unterschiedlichen Rechten und Menüumfang

Betriebsmodus der Pumpen frei wählbar (Hand, Aus, Automatik)

Automatischer, einstellbarer Pumpentausch

Standardeinstellung: Impuls - Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden

Alternativ: zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden

Automatischer, einstellbarer Pumpentestlauf (Pumpen-Kick)

Aktivierbar/deaktivierbar

Zeit zwischen zwei Pumpentestläufen frei programmierbar

Sperrzeiten frei programmierbar

Drehzahl frei einstellbar

Überwachung

Ausgabe Istwert des Systems über Analogsignal 0 - 10 Volt für externe Mess-/Anzeigemöglichkeit, 10 Volt entsprechen dem Sensorendwert

4 - 20 mA-Sensorsignal (Drahtbruchüberwachung der Geberstrecke) für Regelgrößen-Istwert

Absicherung der Pumpennetzzuleitungen durch Leitungsschutzschalter

Automatische Umschaltung bei Störung einer Betriebspumpe auf die Reservepumpe

Überwachung von Max.- und Min.-Werten des Systems mit einstellbaren Verzögerungszeiten und Grenzen

Nullmengentest zur Abschaltung des Systems, wenn keine Wasserentnahme erfolgt (Parameter einstellbar)

Rohrfüllfunktion zum Befüllen von leeren Rohren (Erstbefüllung des Verbrauchernetzes)

Wassermangelschutz über Kontakt, z. B. für Schwimmerschalter oder Druckschalter

Automatisches Anhalten der Pumpen im Störfall bzw. Betrieb bei vorher definierter Notbetriebsdrehzahl

Schnittstellen

Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM)

Logikumkehr für SBM und SSM möglich

Kontakte für Extern Ein/Aus, Wassermangel und zweiten Sollwert

Extern Ein/Aus über Kontakt zur Deaktivierung des Automatikbetriebs der Anlage

Optionales Zubehör (werkseitig oder nachträglich nach technischer Klärung)

Einzelbetriebs- und Störmeldung

Signalwandler für 0/2 - 10 V auf 0/4 - 20 mA

Druckschalter für Wassermangelschutz

Optionales Zubehör (bauseitig)

Druckschalter für redundanten Wassermangelschutz

Empfohlenes Zubehör (gesondert zu bestellen)

Flexible Anschlussleitungen oder Kompensatoren

Membrandruckbehälter vor- oder enddruckseitig entsprechend den Gegebenheiten bzw. Erfordernissen

Bus-Systeme (optional)

Modbus RTU, BACnet MSTP

Eingehaltene Normen

Technische Regeln für Trinkwasserinstallationen DIN 1988 (EN 806)

Membrandruckbehälter/Membran-Druckausdehnungsgefäß DIN 4807

Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178

Elektrische Ausrüstung von Maschinen EN 60204-1

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1

Niederspannungs-Schaltgerätekombinationen EN 60439-1/61439-1

EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe (EN 61000-6-3)
