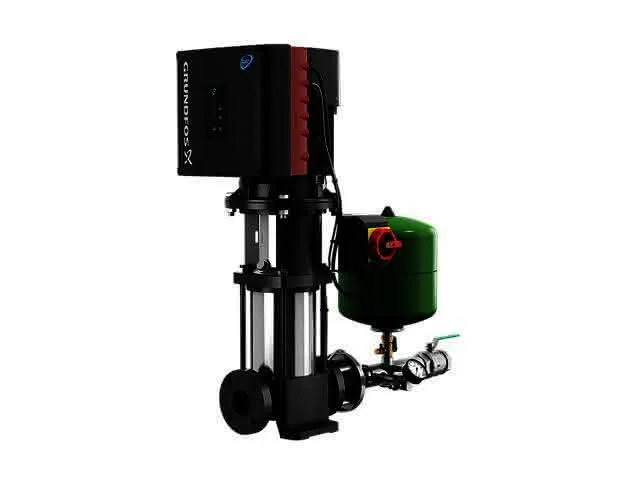

GRUNDFOS Druckerhöhungsanlage Hydro Solo-E CRE 15-5 U2 A-A-A-D-A

Hydro Solo-E CRE 15-5 Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter. Pumpeneigenschaften: - Laufräder und Zwischenkammern aus Edelstahl 1.4301 - Pumpenkopf und Fußstück aus Grauguss - Einbaulänge der Gleitringdichtung gemäß EN 12756 - Kraftübertragung über Klemmkupplung aus Grauguss Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integriertem Frequenzumrichter und PI-Regler angetrieben.

Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Bedienfeld verfügt über Meldeleuchten für "Betrieb" und "Störung". Anschlussmöglichkeiten im Klemmenkasten: - Ein- und Ausschalten der Pumpe von extern (potentialfreier Kontakt) - Ferneinstellung des Sollwerts über Analogsignal (0 - 5 V, 0 - 10 V, 0(4) - 20 mA) - Sensor mit Ausgangssignal 0 -5 V, 0 - 10 V, 0(4) - 20 mA - 24 V Spannungsversorgung für externen Sensor, Imax = 40 mA - Eingang für Zwangssteuerung mit min. oder max. Drehzahl (potentialfreier Kontakt) - potentialfreies Störmelderelais mit Wechselkontakt zur Meldung von Störungen, Betrieb und Betriebsbereitschaft. - GENIbus-Schnittstelle RS 485. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1% - 0,2% Wasserstoffperoxid) unterzogen und nach der Prüfung verschlossen.

Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV).

Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit. Fördermedium: Fördermedium: Wasser Medientemperaturbereich: 0 .. 60 Celsius Medientemperatur während des

• Betriebs: 20 Celsius
• Dichte: 998.2 kg/m3 Technische
• Daten: Nennförderstrom: 20.5 m3/h
• Nennförderhöhe: 81.1 m GLRD
• Code: HQQE
• Werkstoffe: Fußstück: Grauguss Fußstückwerkstoff gemäß
• EN-Norm: EN 1561 EN-GJL-200 Fußstückwerkstück gemäß
• ASTM: ASTM A48-25B
• Laufradwerkstoff: Edelstahl
• Laufrad: EN 1.4301 Laufradwerkstoff gemäß
• ASTM: AISI 304
• Installation: Maximale
• Umgebungstemperatur: 50 Celsius Max.
• Betriebsdruck: 16 bar Standard for inlet connection: DIN Anschlusstyp
• Eintritt: DIN Anschlusstyp
• Austritt: Rp Größe des
• Saugstutzens: DN 50 Größe des
• Druckanschlusses: 2 inch Grösse
• Motorflansch: FF265 Elektrische
• Daten: Bauart des
• Motors: 132SF Motorbemessungsleistung
• P2: 7.5 kW
• Netzfrequenz: 50 / 60 Hz
• Bemessungsspannung: 3 x 380-500 V
• Bemessungsstrom: 14.1-11.2 A Leistungsfaktor Cos phi: 0.93-0.89
• Nenn-Drehzahl: 360-4000 1/min
• Schutzart (gemäß IEC 34-5): IP55
• Wärmeklasse (IEC 85): F Motor -
• Produktnummer: 92984048
• Behälter: Behältervolumen: 12 l
• Sonstiges: Nettogewicht: 111 kg
• Bruttogewicht: 125 kg
• Versandvolumen: 0.6 m3 Dänische VVS
• Nr.: 385550405 Finische LVI
• Nr.: 4925340
• Herkunftsland: DE Zolltarif
• Nr.: 84137075 Verwendungshinweise vorhanden
