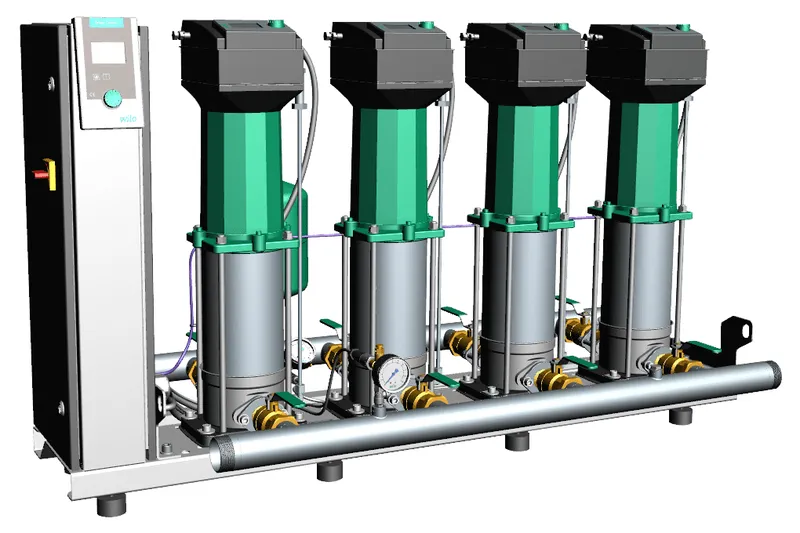

Wilo Mehrpumpenanlage SiBoost Smart 2MVISE404,1.1kW

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, vertikalen Edelstahl-Hochdruckkreiselpumpen in Nassläuferausführung, wobei jede Pumpe über einen Frequenzumrichter verfügt. Anschlussfertig mit Edelstahl-Verrohrung, auf Grundrahmen montiert, einschließlich Steuereinrichtung mit benötigter Mess- und Einstellungsausstattung.

Für vollautomatische Wasserversorgung und Druckerhöhung in Wohn-, Gewerbe- und Verwaltungsobjekten, Hotels, Krankenhäusern, Kaufhäusern sowie industriellen Anlagen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN 14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern, die das Material weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/Produktvorteile

Optimale Pumpen-Lasteinstellung aufgrund variabler Druck- (pv) Regelungsart und paralleler Synchrondrehzahlregelung für höhere Energieeinsparungen

Bis zu 20 dB(A) leiserer Betrieb als konventionelle Anlagen mit vergleichbarer hydraulischer Leistung

Überproportional große Regelbandbreite des Frequenzumrichters von 20 Hz bis maximal 50 Hz

Wartungsfreie Pumpen-Bauform ohne Gleitringdichtungen

Hohe Zuverlässigkeit dank verschiedener Schutzfunktionen einschließlich Überlastschutz, Trockenlaufschutz und automatischer Abschaltung

Einstellung und Betrieb sind mit dem SCe-Schaltgerät dank LC-Display und grünem Einstellknopf extrem einfach

Trinkwasserzulassung für alle mediumberührenden Bauteile

Bereit für die Einbindung in die Gebäudeautomation mit dem SCe-Schaltgerät über serienmäßigen Modbus RTU

Ausstattung/Funktion

Pro Anlage 2-4 Pumpen der MVISE-Baureihe mit Nassläufermotor und Drehzahlregelung über integrierten Frequenzumrichter an jeder Pumpe.

SCe-Schaltgerät stellt die automatische Regelung und Steuerung der Druckerhöhungsanlage sicher.

Komplett auf einem höhenverstellbaren, verzinkten Stahl-Grundrahmen montiert.

Alle medienberührenden Bauteile sind korrosionsfest.

Druckseitig:

Absperrarmatur an jeder Pumpe

Rückflussverhinderer an jeder Pumpe

Membrandruckbehälter 8 l, PN 16

Drucksensor 4..20 mA

Manometer

Saugseitig:

Absperrarmatur an jeder Pumpe

Drucksensor 4..20 mA

Manometer

Smart-Controller (SCe) im Stahlblechgehäuse, Schutzart IP54 bestehend aus interner Steuerspannungsversorgung, Mikroprozessor mit Soft-SPS, analoge und digitale Ein- und Ausgänge, zur Ansteuerung elektronischer Pumpen mit Frequenzumrichter.

Zur Erleichterung der Wartung wird ein Arbeitsbereich von 1 m rund um die Anlage empfohlen.

Bedienung/Display

LC-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher

Menüführung mit Symbolen und Menünummern

LEDs zur Anzeige des Anlagenzustands (Betrieb/Störung)

Im Werk voreingestellte Parameter für einfache Inbetriebnahme

Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Grüne-Knopf-Technologie

Feststellbarer Hauptschalter

Betrieb mit/ohne Reservepumpe wählbar durch den Kundendienst

Betriebsstundenzähler je Pumpe und für Gesamtanlage

Schaltspielzähler je Pumpe und für Gesamtanlage

Fehlerspeicher für die letzten 16 Störungen

Regelung

Vollautomatische Regelung von 1 bis 4 frequenzgeregelten Pumpen über Soll-/Istwertvergleich

Sollwertumschaltung: Zweiter Sollwert per Kontakt aktivierbar

Automatische, lastabhängige Zuschaltung von 1 bis n Spitzenlastpumpe(n), in Abhängigkeit der Regelgröße Druck konstant (p-c) oder Druck variabel (p-v)

2 Parametersätze auswählbar, Easy-Menü (Sollwert und Regelungsart) oder Expert-Menü (Betriebs- und Regelparameter)

Betriebsmodus der Pumpen frei wählbar (Hand, Aus, Automatik)

Automatischer, einstellbarer Pumpentausch

Standardeinstellung: Impuls - Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden

Alternativ: Pumpentausch nach Betriebsstunden, zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden

Automatischer, einstellbarer Pumpentestlauf (Pumpen-Kick)

Aktivierbar/deaktivierbar

Zeit zwischen zwei Pumpen-Testläufen frei programmierbar

Sperrzeiten frei programmierbar

Drehzahl frei einstellbar

Überwachung

Ausgabe Istwert des Systems über Analogsignal 0 - 10 Volt für externe Mess-/Anzeigemöglichkeit, 10 Volt entsprechen dem Sensorendwert

4 - 20 mA-Sensorsignal (Drahtbruchüberwachung der Geberstrecke) für Regelgrößen-Istwert

Absicherung der Pumpennetzzuleitungen durch Leitungsschutzschalter

Automatische Umschaltung bei Störung einer Betriebspumpe auf die Reservepumpe

Überwachung von Max.- und Min.-Werten des Systems mit einstellbaren Verzögerungszeiten und Grenzen

Nullmengentest zur Abschaltung der Anlage wenn keine Wasserentnahme erfolgt (Parameter einstellbar)

Rohrfüllfunktion zum Befüllen von leeren Rohren (Erstbefüllung des Verbrauchernetzes)

Wassermangelschutz über serienmäßigen saugseitigen Drucksensor 4..20 mA

Wassermangelschutz über Schaltkontakt, z. B. für Schwimmerschalter

Automatisches Anhalten der Pumpen im Störfall bzw. Betrieb bei vorher definierter Notbetriebsdrehzahl

Schnittstellen

Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM)

Logikumkehr für SBM und SSM möglich

Kontakte für Extern Ein/Aus, Wassermangel und zweiten Sollwert

Extern Ein/Aus über Kontakt zur Deaktivierung des Automatikbetriebs der Anlage

Optionales Zubehör (Einbau werkseitig oder nachträglich nach technischer Klärung)

Einzelbetriebs- und Störmeldung

Signalwandler für 0/2 - 10 V auf 0/4 - 20 mA

Kommunikationsmodul GSM (SC)

Internetbasierte Fernwartung WiloCare

Empfohlenes Zubehör (gesondert bestellen)

Flexible Anschlussleitungen oder Kompensatoren

Gewindekappen bei Systemen mit Gewindesammelverrohrung

Bus-Systeme (optional)

LON-Bus, Modbus TCP, BACnet MSTP, BACnet IP

Eingehaltene Normen

Technische Regeln für Trinkwasserinstallationen DIN 1988 (EN 806)

Membrandruckbehälter/Membran-Druckausdehnungsgefäß DIN 4807

Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178

Elektrische Ausrüstung von Maschinen EN 60204-1

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1

Niederspannungs-Schaltgerätekombinationen EN 60439-1/61439-1

EMV - Störfestigkeit für Industriebereiche EN 61000-6-2

EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe (EN 61000-6-3)
