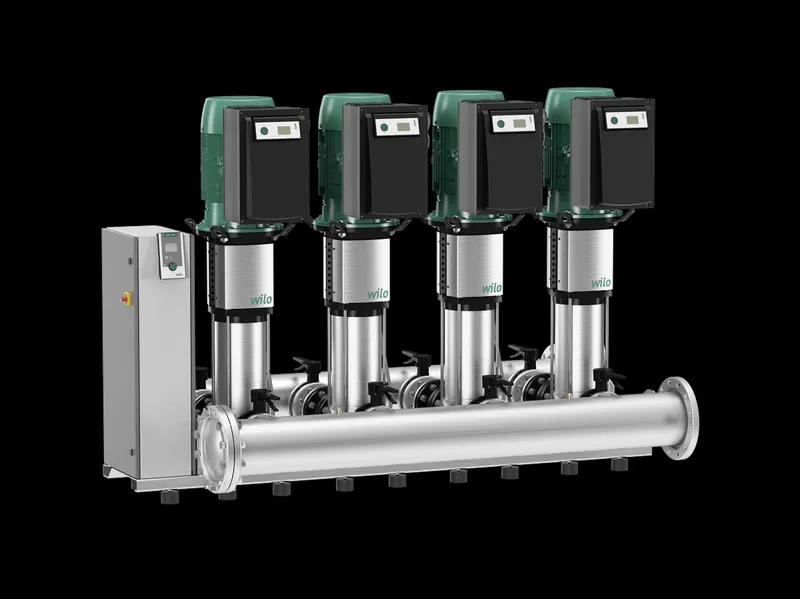

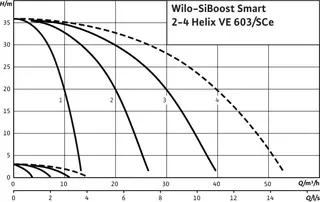

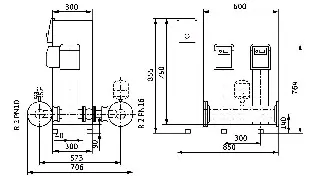

Wilo Mehrpumpenanlage SiBoost Smart 2 HELIX VE603,1.1kW

Kompakte Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für direkten oder indirekten Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, vertikalen Edelstahl-Hochdruckkreiselpumpen in Trockenläuferausführung, wobei jede Pumpe über einen Frequenzumrichter verfügt. Anschlussfertig mit Edelstahl-Verrohrung, auf Grundrahmen montiert, einschließlich Steuereinrichtung mit benötigter Mess- und Einstellungsausstattung.

Für vollautomatische Wasserversorgung und Druckerhöhung in Wohn-, Gewerbe- und Verwaltungsobjekten, Hotels, Krankenhäusern, Kaufhäusern sowie industriellen Anlagen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN 14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern, die das Material weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/Produktvorteile

Robustes System, das alle Anforderungen der DIN 1988 (EN 806) erfüllt

WRAS/KTW/ACS-Zulassung der Pumpen für alle mediumberührenden Teile (EPDM-Ausführung)

Hocheffiziente Pumpenhydraulik der Helix VE-Baureihe zusammen mit IE4 IEC Norm-Motoren, mit luftgekühlten, eingebauten Frequenzumrichtern ausgestattet

Optimale Pumpen-Lasteinstellung aufgrund variabler Druck- (pv) Regelungsart und paralleler Synchrondrehzahlregelung für höhere Energieeinsparungen

Große Regelbandbreite des Frequenzumrichters von 25 Hz bis zu 60 Hz maximal

Integrierte Trockenlauferkennung mit automatischer Abschaltung bei Wassermangel über das Leistungskennfeld der Motor-Regelelektronik

Drehrichtungsunabhängige Gleitringdichtungen in den Pumpen für eine einfache Wartung

Das flexible Laternen-Design ermöglicht einen direkten Zugang zur Gleitringdichtung

Ausbaukupplung zum Austausch der Gleitringdichtung ohne Ausbau des Motors (ab 7,5 kW)

Druckverlustoptimierte Hydraulik der Gesamtanlage.

Medienberührte Teile sind korrosionsfest

Comfort Steuer-/Regelgerät SCe, höchste Regelgüte mit symbolbasierendem LC-Display, einfacher Navigation mit übersichtlichem Menü und Grüne-Knopf-Technologie zur Parametereinstellung, zur Ansteuerung der elektronischen Pumpen mit Frequenzumrichtern

Bereit für die Einbindung in die Gebäudeautomation mit dem SCe-Schaltgerät über serienmäßigen Modbus RTU

Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich

Ausstattung/Funktion

Edelstahl-Hochdruckkreiselpumpen der Baureihen Helix VE 2 bis Helix VE 52

Grundrahmen aus elektrolytisch verzinktem Stahl mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung

Druckseitig:

Absperrarmatur an jeder Pumpe

Rückflussverhinderer an jeder Pumpe

Membrandruckbehälter 8 l, PN 16

Drucksensor 4..20 mA

Manometer

Saugseitig:

Absperrarmatur an jeder Pumpe

Drucksensor 4..20 mA

Manometer

Automatische Pumpensteuerung über vollelektronischen

Smart Controller (SCe) im Stahlblechgehäuse, Schutzart IP54 bestehend aus interner Steuerspannungsversorgung, Mikroprozessor mit Soft-SPS, analoge und digitale Ein- und Ausgänge, zur Ansteuerung elektronischer Pumpen mit FU.

Zur Erleichterung der Wartung wird ein Arbeitsbereich von 1 m rund um die Anlage empfohlen.

Bedienung/Display

LC-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher

Menüführung mit Symbolen und Menünummern

LEDs zur Anzeige des Anlagenzustandes (Betrieb/Störung)

Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start

Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Grüne-Knopf-Technologie

Feststellbarer Hauptschalter

Betrieb mit/ohne Reservepumpe wählbar durch den Kundendienst

Betriebsstundenzähler je Pumpe und für Gesamtanlage

Schaltspielzähler je Pumpe und für Gesamtanlage

Fehlerspeicher für die letzten 16 Störungen

Regelung

Vollautomatische Regelung von 1 bis 4 frequenzgeregelten Pumpen über Soll-/Istwertvergleich

Sollwertumschaltung: Zweiter Sollwert per Kontakt aktivierbar

Automatische, lastabhängige Zuschaltung von 1 bis n Spitzenlastpumpe(n), in Abhängigkeit der Regelgröße Druck - konstant, p-c oder Druck - variabel, p-v

2 Parametersätze auswählbar, Easy-Menü (Sollwert und Regelungsart) oder Expert-Menü (Betriebs- und Regelparameter)

Betriebsmodus der Pumpen frei wählbar (Hand, Aus, Automatik)

Automatischer, einstellbarer Pumpentausch

Standardeinstellung: Impuls - Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden

Alternativ: Pumpentausch nach Betriebsstunden, zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden

Automatischer, einstellbarer Pumpentestlauf (Pumpen-Kick)

Aktivierbar/deaktivierbar

Zeit zwischen zwei Pumpentestläufen frei programmierbar

Sperrzeiten frei programmierbar

Drehzahl frei einstellbar

Überwachung

Ausgabe Istwert des Systems über Analogsignal 0 - 10 Volt-für externe Mess-/Anzeigemöglichkeit, 10 Volt entsprechen dem Sensorendwert

4 - 20 mA-Sensorsignal (Drahtbruchüberwachung der Geberstrecke) für Regelgrößen-Istwert

Absicherung der Pumpennetzzuleitungen durch Leitungsschutzschalter

Automatische Umschaltung bei Störung einer Betriebspumpe auf die Reservepumpe

Überwachung von Max.- und Min.-Werten des Systems mit einstellbaren Verzögerungszeiten und Grenzen

Nullmengentest zur Abschaltung der Anlage wenn keine Wasserentnahme erfolgt (Parameter einstellbar)

Rohrfüllfunktion zum Befüllen von leeren Rohren (Erstbefüllung des Verbrauchernetzes)

Integrierter Wassermangelschutz über Kontakt, z. B. für Schwimmerschalter oder Druckschalter

Automatisches Anhalten der Pumpen im Störfall bzw. Betrieb bei vorher definierter Notbetriebsdrehzahl

Schnittstellen

Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM)

Logikumkehr für SBM und SSM möglich

Kontakte für Extern Ein/Aus, Wassermangel und zweiten Sollwert

Extern Ein/Aus über Kontakt zur Deaktivierung des Automatikbetriebs der Anlage

Optionales Zubehör (Einbau werkseitig oder nachträglich nach technischer Klärung)

Einzelbetriebs- und Störmeldung

Signalwandler für 0/2 - 10 V auf 0/4 - 20 mA

Empfohlenes Zubehör (gesondert bestellen)

Flexible Anschlussleitungen oder Kompensatoren

Membrandruckbehälter

Gewindekappen für Anlagen mit Gewindesammelverrohrung

Bus-Systeme (optional)

LON-Bus, Modbus TCP, BACnet MSTP, BACnet IP

Eingehaltene Normen

Technische Regeln für Trinkwasserinstallationen DIN 1988 (EN 806)

Membrandruckbehälter/Membran-Druckausdehnungsgefäß DIN 4807

Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178

Elektrische Ausrüstung von Maschinen EN 60204-1

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1

Niederspannungs-Schaltgerätekombinationen EN 60439-1/61439-1

EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe (EN 61000-6-3)
