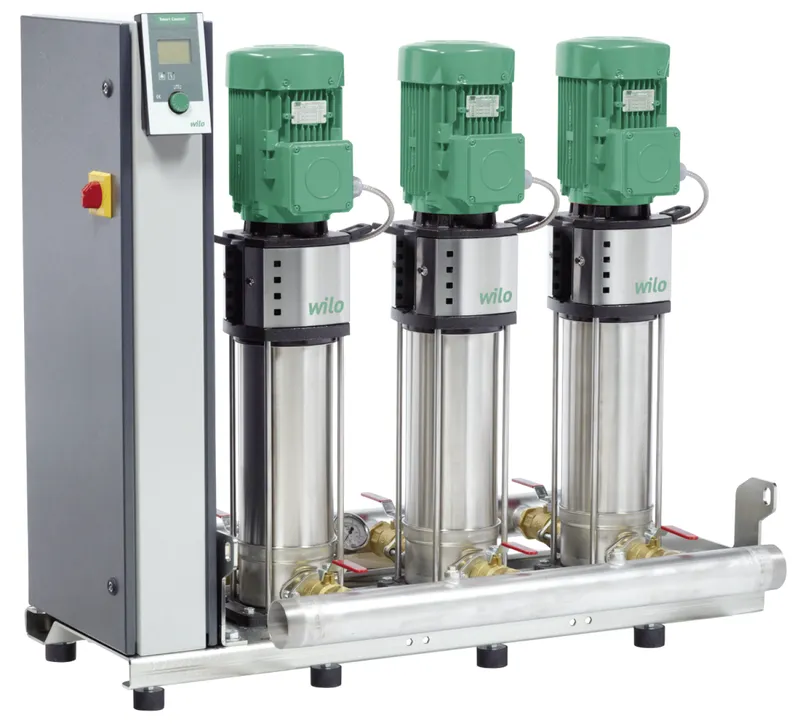

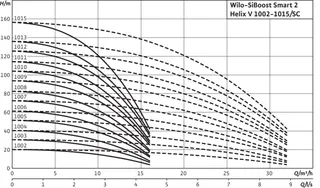

Wilo Mehrpumpenanlage SiBoost Smart 2 HELIX V1007,3kW

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, vertikalen Edelstahl-Hochdruckkreiselpumpen in Trockenläuferausführung. Anschlussfertig mit Edelstahlverrohrung auf Grundrahmen montiert, inkl. Steuer-/ Regelgerät mit allen erforderlichen Mess-und Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Industriesystemen.
Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.
Besonderheiten/ Produktvorteile
Robustes System entsprechend aller Anforderungen der DIN 1988 (EN 806)
WRAS/ KTW/ ACS-Zulassung der Pumpen für alle medienberührten Teile (EPDM Version)
Hocheffiziente Pumpenhydraulik der Baureihe Helix V in Verbindung mit IE3-Normmotor ab einschließlich 0,75 kW und größer (optional für kleinere Motorleistung)
Drehrichtungsunabhängige Gleitringdichtung der Pumpen in Kartuschenausführung für einfache Wartung
Flexibles Laternen-Design ermöglicht direkten Zugang zur Gleitringdichtung
Ausbaukupplung zum Austausch der Gleitringdichtung ohne Ausbau des Motors (ab 7,5 kW)
Druckverlustoptimierte Hydraulik der Gesamtanlage
Medienberührte Teile sind korrosionsfest
Comfort Steuer-/ Regelgerät SC, höchste Regelgüte mit symbolbasiertem LC-Display, einfache Navigation mit übersichtlichem Menu und Roter-Knopf-Technologie zur Parametereinstellung
Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich
Ausstattung/ Funktion
Edelstahl-Hochdruckkreiselpumpen der Baureihe Helix V
Grundrahmen aus elektrolytisch verzinktemStahl mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
Absperrarmatur auf Saug- und Druckseite jeder Pumpe
Rückflussverhinderer auf der Druckseite jeder Pumpe
Membrandruckbehälter 8 l, PN16 inkl. Durchflussarmatur nach DIN 4807, Druckseite
Drucksensor (4-20 mA), Druckseite
Manometer, Druckseite
Automatische Pumpensteuerung über vollelektronischen
Smart-Controller (SC) im Stahlblechgehäuse, Schutzart IP 54 bestehend aus interner Steuerspannungsversorgung, Mikroprozessor mit Soft-SPS, Analoge und digitale Ein- und Ausgänge.
Zur Erleichterung der Wartung wird ein Arbeitsbereich von 1m rund um die Anlage empfohlen.
Bedienung/ Anzeige
LC-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher
Menüführung mit Symbolen und Menünummern
LEDs zur Anzeige des Anlagenzustandes (Betrieb/Störung)
Im Werk voreingestellte Parameter für einfache Inbetriebnahme
Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Roter Knopf Technologie
Abschließbarer Hauptschalter
Betrieb Mit/ Ohne Reservepumpe wählbar durch Kundendienst
Betriebsstundenzähler je Pumpe und für Gesamtanlage
Schaltspielzähler je Pumpe und für Gesamtanlage
Fehlerspeicher für die letzten 16 Störungen
Regelung
Vollautomatische Regelung für 1 bis zu 4 ungeregelten Pumpen mittels Soll-/Istwertvergleich
Sollwertumschaltung 2. Sollwert per Kontakt aktivierbar
Externe Sollwertfernverstellung über 4…20 mA Signal
Automatische, lastabhängige Zuschaltung von 1 bis n Spitzenlastpumpe(n) in Abhängigkeit der Regelgröße Druck - konstant, p-c
Schütze zum Zuschalten der Pumpen, bei der Ausführung SD einschließlich thermischen Auslösern und Zeitrelais für die Stern-Dreieck-Kombination
2 Parametersätze auswählbar, Easy-Menü (Sollwert & Regelart) oder Expert-Menü (Betriebs- und Reglerparameter)
Betriebsmodus der Pumpen frei wählbar (Hand, Aus, Automatik)
Automatischer, einstellbarer Pumpentausch
Standardeinstellung: Impuls - Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden
Alternativ: Pumpentausch nach Betriebsstunden, zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden
Automatischer, einstellbarer Pumpentestlauf (Pumpenkick)
Aktivierbar/Deaktivierbar
Zeit zwischen zwei Probeläufen frei programmierbar
Sperrzeiten frei programmierbar
Überwachung
Ausgabe Istwert des Systems über Analogsignal 0-10 Volt für externe Mess-/ Anzeigemöglichkeit, 10 Volt entsprechen dem Sensorendwert
4-20mA Sensorsignal (Drahtbruchüberwachung der Geberstrecke) für Regelgrößen-Istwert
Absicherung der Pumpenmotoren in der Ausführung DOL: durch Motorschutzschalter, in der Ausführung SD: Schmelzsicherung in Kombination mit thermischen Auslösern
Automatische Umschaltung bei Störung einer Betriebspumpe auf die Reservepumpe
Überwachung von Max. und Min.-Werten des Systems mit einstellbaren Verzögerungszeiten und Grenzen
Nullmengentest zur Abschaltung der Anlage wenn keine Wasserentnahme erfolgt (Parameter einstellbar)
Rohrfüllfunktion zum Befüllen von leeren Rohren (Erstbefüllung des Verbrauchernetzes)
Wassermangelschutz über Kontakt z.B. für Schwimmerschalter oder Druckschalter
Schnittstellen
Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen SBM/SSM
Logikumkehr SBM und SSM möglich
Kontakte für extern Ein/Aus, Wassermangel und 2. Sollwert
Extern Ein/ Aus über Kontakt zur Deaktivierung des Automatikbetriebs der Anlage
Optionales Zubehör (Einbau werkseitig oder nachträglich nach technischer Klärung)
Hand-0-Automatik-Schalter: Vorwahl der Betriebsart jeder Pumpe und manueller Betrieb bei Reglerstörung „Hand" ( Not-/ Testbetrieb am Netz, Motorschutz vorhanden ), „O" (Pumpe abgeschaltet - kein Zuschalten über Steuerung möglich ) und „Auto" ( Pumpe für Automatikbetrieb über Steuerung freigegeben )
Auswerterelais für PTC-Motorschutz
Einzelbetriebs- und Störmeldung, Wassermangelmeldung
Signalwandler für 0/ 2-10V auf 0/ 4-20mA
Softstarter für Spitzenlastpumpen
Anbindung an GLT-Systeme nach VDI 3814
Empfohlenes Zubehör (gesondert bestellen)
Optionaler Bausatz WMS zur Wassermangelsicherung
Flexible Anschlussleitungen oder Kompensatoren
Vorbehälter zur Systemtrennung
Membrandruckbehälter
Gewindekappen bei Systemen mit Gewindesammelverrohrung
Bussysteme (optional)
BACnet, LON-Bus, Modbus RTU
Eingehaltene Normen
Technische Regeln für Trinkwasserinstallationen (TRWI) DIN 1988 (EN806)
Membrandruckbehälter/ Ausdehnungsgefäße DIN 4807
Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178
Elektrische Ausrüstung von Maschinen EN 60204-1
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1
Niederspannungsschaltgerätekombinationen EN 60439-1/ 61439-1
EMV Störfestigkeit für Industriebereiche EN 61000-6-2
EMV Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN 61000-6-3
