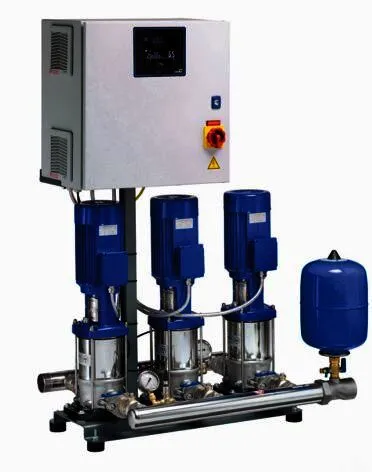

KSB Druckerh. DeltaPrimo VC 3-04/06 mit 3 Movitec, 1,10 kW, Zulauf M

Standard-Frequenzumformer zur
stufenlosen Drehzahlregelung jeder
einzelnen Pumpe und KSB BoosterCommand
Pro Steuerung, konstanter
Versorgungsdruck am Verbraucher,
Kompaktbauweise, anschlussfertig,
Einschaltung druckabhängig, Ausschaltung
bedarfsabhängig, elastische Aufstellung
aller Pumpen. Entspricht DIN 1988-500.
Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.
Ausstattung:
- 3 vertikale Hochdruckkreiselpumpe
Movitec V, mit medium berührten Teilen
aus Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- Pro Pumpe einen Frequenzumrichter im
Schaltschrank eingebaut
- KSB BoosterCommand Pro Steuerung mit
Passwortschutz gegen unbefugten Zugriff
- Je ein Rückflussverhinderer pro Pumpe
zur einfacheren Wartung und je eine
abschließbare Absperrarmatur auf der
Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch (Bei mittelbarem Anschluss
im Saugbetrieb sind der saugseitige
Sammler und die Rückschlagklappen nicht
enthalten)
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe
Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : 6.5 m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V +N 50 Hz
Antrieb:
Motor: KSB-Motor
Effizienzklasse: IE3
- Leistungsaufnahme je Pumpe P1:
Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar
- Grundlast/Spitzenlastbetrieb
einstellbar
- Betrieb Mit/Ohne Reservepumpe wählbar
Bedienung/Anzeige:
- Hintergrundbeleuchtetes Farbdisplay
mit sensitivem Navigationsknopf zur
Symbolanzeige
Betrieb/Störung/Fehlermeldung
- Menüführung mit Symboldarstellung,
Anzeige von Betriebsparametern bzw.
Einstellung von Sollwert und Betriebsart
der Pumpen
- Standard Bluetooth-Anschluss für
App-Bedienung möglich
- Anzeige von Pumpenstatus und
Druck-Istwert
- Betriebsstundenzähler je Pumpe
- Betriebsstundenzähler für Gesamtanlage
- Schaltspielzähler je Pumpe
- Notbetrieb-0-Automatik pro Pumpe
Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- 2 potenzialfreie Digitalausgänge für
Sammelstörmeldung urgent oder nicht
urgent
- Anzeige am Display:
o Systemdruck
o Status Trockenlaufschutz
o Vordruck
o Alarme und Warnungen (inkl. Historie)
Bussysteme (Standard):
- Modbus RTU
Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing oder Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet
Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen. Die
metallenen Werkstoffe entsprechen der
Positivliste der metallenen Werkstoffe
des Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.
Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec V
Baugröße Pumpe: 04/06
Leistung P2: 1.1 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 8.8 A
Motordrehzahl: 1/min
Gesamtanschl.Lstg.: 4.14 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 133,181 kg
Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaPrimo VC
Baugröße: 3-04/06
Artikelnummer: 05082271
EAN/GTIN: 4031932370561
Materialpreisgruppe: LB Verwendungshinweis: Kein Verwendungshinweis vorhanden
