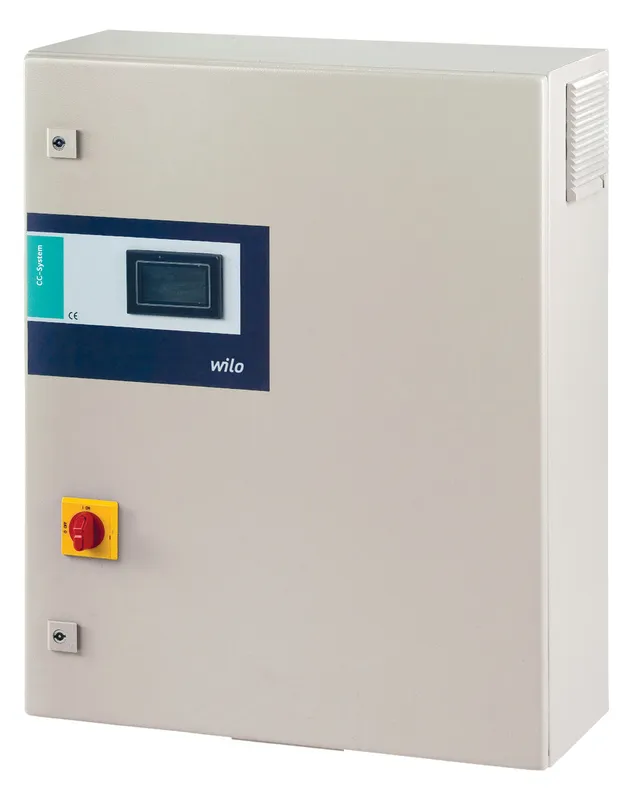

Wilo Elektrisches Zubehör CC-HVAC System 1 x 43,0A SD WM WP

Wilo-Comfort Controller zum Anschluss von Pumpen zur Wasserversorgung aus Bohrlöchern und Behältern.
Vollelektronischer Comfort-Controller (CC) im Stahlblechgehäuse als Standgerät oder für Wandaufbau, RAL 7035 (Struktur), Schutzart IP 54, komplett verdrahtet.
Schaltgerät geeignet für Anschluss an Drehstromnetze 3/PE 400V/50Hz nach IEC 60038 (andere Spannungen auf Anfrage). Speziell abgestimmt für Bohrlochpumpen aus dem Wilo-Katalog.
Der Comfort Controller CC besteht aus:
Interner Spannungsversorgung
CPU (+ Pufferbatterie)
Analog/Digitalmodulen
Leistungsteil mit Sicherungen, Schützen und Motorschutzeinrichtungen
Grafikfähiges Touchdisplay mit 3-farbiger Hintergrundbeleuchtung zur Signalisierung der Betriebszustände Betrieb/Störung/quittierte Störung und zur Symbol- und klartextgestützten Menüführung in bis zu 27 Sprachen europäischen und asiatischen Charakters
3 Benutzerebenen, Anzeige bzw. Einstellbarkeit von Menüsprache, Passwörtern, Betriebsparametern, Betriebsstundenzähler (Einzel- und Gesamtbetriebsstunden), Historienspeicher für Betriebs- und Fehlermeldungen mit Zeitstempel über Echtzeituhr, Pumpenstatus- und Regelgrößen-Istwertanzeige, Diagrammfunktion
Hauptschalter, interner Revisionsschalter Hand-0-Automatik je Pumpe
Betriebsartenwahl Hand-Aus-Automatik je Pumpe über Touchdisplay
Potentialfreie Kontakte (Wechsler) für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM), Einzelbetriebs- und Einzelstörmeldung (EBM/ESM) und Trockenlaufmeldung je Pumpe
Auswerterelais (je Pumpe) zum Anschluss von Tauchelektroden für Wassermangelsicherung (trennbar für jede Pumpe bei getrennten Bohrlöchern)
Digitaleingänge für externe Anlagen-EIN/AUS-Schaltung*, Alarmmeldung Frostschutz*, Sollwertumschaltung**
Analogeingang 0/4-20mA für externe Sollwertverstellung
Überlastschutz über WSK, Motorschutz über Motorschutzschalter / in Stern-Dreieck-Anlauf ab 5,5kW über thermisches Überlastrelais (optional: PTC/PT100-Auslösung lieferbar)
PID-Regler, automatischer Pumpentausch und Laufzeitoptimierung bei Mehrpumpenanlagen
Standardmäßig drei Sollwerte einstellbar
Automatische Störumschaltung auf ruhende Pumpe
Probekurzlauf der Pumpe (n) während Stillstand, Pilotpumpenfunktion
Automatische, lastabhängige Zuschaltung der Spitzenlastpumpe in Abhängigkeit von programmierbarer Regelgrößen
Programmierbare Regelgrößen:
Druck - konstant, p-c
Differenzdruck - konstant, dp-c
Möglichkeit für Live-Zero-Auswertung zur Drahtbruchüberwachung (Geber-/Sollwerteingang), wahlweise:
Meldung und alle Antriebe Volllast
Meldung und Abschaltung der Anlage
Meldung und eine Pumpe auf am Frequenzumrichter einstellbare Drehzahl
Mehrpreise für optionale Module (Einbau werksseitig oder nachträglich nach technischer Klärung):
Temperaturmodul
zur Anbindung an GLT-Systeme nach VDI 3814, via Analog-/GSM-Modem, Web-Server
zur Anbindung an Bussysteme: Modbus RTU, Profibus, LON-Bus, CAN-Bus, Ethernet, weitere auf Anfrage.
Signalwandler zur externen Sollwertfernverstellung bzw. Drehzahlstellerbetrieb mittels 0/2 - 10 V -Signalen.
Auswerterelais für PTC/PT100.
Gepuffertes Netzteil
Erfassung elektrischer Größen wie Spannung, Strom, Wirkleistung, Leistungsfaktor etc.
* bauseitiger potentialfreier Öffner
** bauseitiger potentialfreier Schließer
Bestellbeispiel: W-CTRL-CC-WP-2x20,0A-T4-DOL-BM-PKG
Schaltgerät für 2 Pumpen mit max. Pumpennennstrom von 20,0 A
WP = Ausführung für Bohrlochpumpen-Anwendungen (well pump), beinhaltet oben beschriebene Ausstattung
T4 = Netzanschluss 3~400V
DOL = Einschaltart der Pumpe: direkt
BM = ausgeführt als Schaltschrank-Standgerät
PKG = mit Verpackung
Lieferumfang
Schaltgerät
Einbau- und Betriebsanleitung
Schaltplan Verwendungshinweis: Zur stufenlosen Leistungsanpassung an die variablen Betriebszustände von Einzel-, Doppel- oder Mehrpumpenanlagen (bis zu 6 Pumpen). Die Regelung erfolgt in Abhängigkeit von Differenzdruck ?p, Vor- / Rücklauftemperatur (±T) oder Differenztemperatur (?T) einschließlich freier Einstellung des Betriebspunktes durch Vorkorrektur der Volllast-Pumpenleistung.
