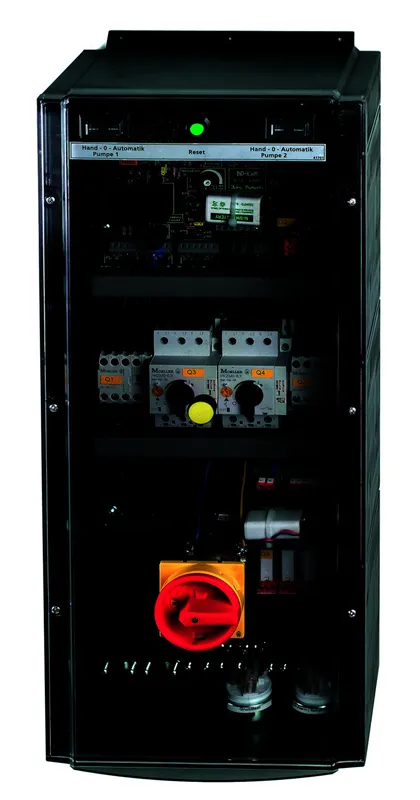

Jung Pumpen STEUERUNG BASICLOGO BD 610 X

"Pentair Jung Pumpen BasicLogo-Steuerung BD 610 X
Steuerung zum niveauabhängigen Ein-
und Ausschalten zweier direkt
startender explosionsgeschützter
Drehstrom-Tauchmotorpumpen.
Automatisch wechselnde Einschaltung von
Pumpe 1 und Pumpe 2, wahlweise
Zuschaltung der ruhenden Pumpe bei
Spitzenlast oder Störung sowie
gestaffelter Anlauf nach Netzausfall.
ATEX-gerechte Überwachung von
Motortemperatur und Laufzeit.
Betriebsspannung 3/N/PE~230/400 V, 50 Hz
1 Gehäuse mit Klarsichttür, IP 44
430 x 250 x 155 mm (HxBxT)
2 Motorschütze 4,0 kW / 400 V
2 Motorschutzschalter 6,3 – 10,0 A
2 Steuersicherungen 2A für 230V
Steuerkreise
1 Wechselstromabgang 2A für 230V
2 Hand-0-Automatik Wahlschalter
1 Resettaster für Störmeldungen
Leuchtanzeigen für
- Betrieb Pumpe 1 und Pumpe 2
- Störung Pumpe 1 und Pumpe 2
- Motor-Laufzeit überschritten
- Hochwasser
- Wassermangel
- Drehfeld falsch
Alarmanlage (netzabhängig)
- potentialfreier und quittierbarer
Sammelstörmeldekontakt, z.B. zum
Anschluss einer 230 V Blitz- oder
Warnleuchte, wahlweise taktend
- potentialfreier Sammelstörmelde-
kontakt zur Störungsfernmeldung
- elektronischer Summer, wahlweise
taktend und quittierbar
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
Steuerung anschlussfertig verdrahtet und
optional erweiterbar."
